泰克Keithley 6400 系列皮安表

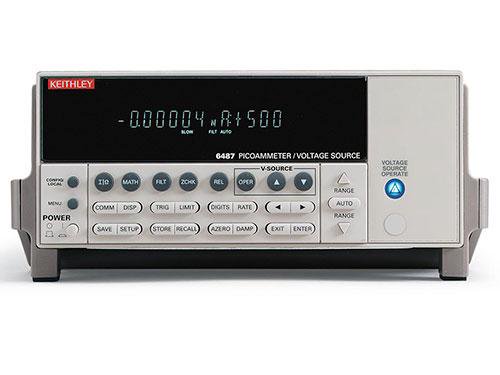

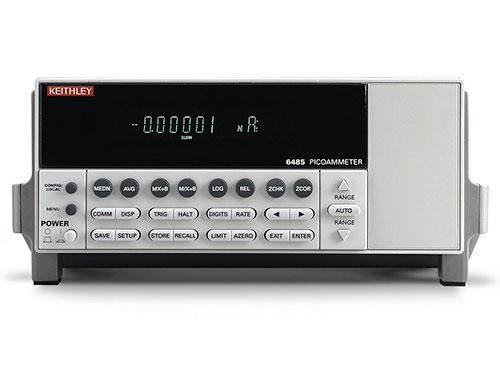

經濟實惠的 5? 位 6485 型皮安表可以測量 10fA 至 20mA 的電流，速度高達每秒 1000 個讀數。6487 型皮安表/電壓提供比 6485 更高的精度和更快的上升時間、一個 500V 源以及一種與電容設備配合使用的阻尼功能。6482 型雙通道皮安表/電壓源提供比 6485 型或 6487 型更高的測量分辨率和雙獨立 30V 電壓偏置源。?

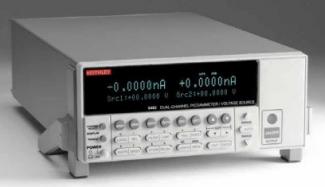

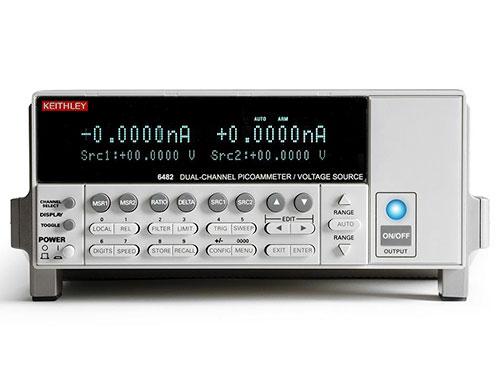

6482型雙通道皮安表/電壓源提供兩個 獨立的皮安表/電壓源通道，適合需要雙通 道測量的多種低電平測量應用。該產品在 測量能力已被證明的吉時利6485型5位半皮 安表的基礎上，提高了測量分辨率，增加 了一個第二測量通道以及兩個獨立的30V電 壓偏置源。

由于具有雙通道測量能力，6482型雙 通道皮安表/電壓源成為一個強大的測量 工具，適合分析多通道器件，監控材料中 多個位置的電流，并立即記錄來自多傳感 器的數據。雙通道能力更容易實現控制和 數據聚集。更高的通道密度增加了受限空 間內的儀器數量（和通道）。

主要特點:

• 雙通道6位半測量能力

• 雙±30V偏置電源

• 測量電流高達20mA

• 測量電流分辨率1fA

• 0–10V模擬輸出用于高分辨率 測量反饋

• 支持裝配工藝、最終測試、部件 binning和技術規范

• 每通道具3000點緩存，支持測試 完成后數據發送

• 觸發連接，用于器件進倉與掃描 測試操作

• IEEE-488與RS-232接口

應用

• 制造元器件測試

• 雙二極管測試

• 半導體器件測試

• 多引腳器件測試

• 離子束監測

• 電子顯微鏡

可編程限幅和濾波器

與吉時利絕大部分儀器一樣，對于6482型雙通道皮安表/電壓源的電流和電壓 極限限幅，可以進行編程，以確保關鍵點（如測試開始）期間的器件保護。這些儀 器還提供均值與中值濾波器，可以用于將數據存儲在緩存中。

比率測量或σ測量

6482型雙通道皮安表/電壓源可以在兩個完全隔離的通道之間提供比例測量或 σ測量。通過前面板或GPIB接口可以接入這些功能。對于包括多個探頭的測試設 置，這個功能支持目標控制能力。

擴展測試和測量靈活性的特點

? 按比例的電壓模擬輸出。此輸出允許6482型皮安表將測量結果發送至數字多用 表（DMM）、數據采集板、示波器或長圖記錄儀等設備。
? 220V過載保護。高負載保護和堅固設計能讓6482型皮安表耐受過量溢出。
? 一鍵式前面板設計。按一次按鈕就能輕松配置功能，無需復雜的功能菜單。
? 內建觸發鏈路接口。觸發鏈路接口簡化了6482型皮安表與其它儀器及電壓源的 同步。此接口在單個連接器上結合了6種單獨可選的觸發線路，以實現輕松、 直接地控制系統中的全部?jī)x器。
? RS-232和IEEE-488接口。這些接口能輕松將6482型皮安表集成進自動測試和測 量系統中。
? 顯示on/off開關。對于光敏器件的研究，如測量光電二極管的暗電流，可以關 閉前面板顯示，以防引入光線而導致測量結果準確性大幅降低。
? REL和LOG功能。6482型皮安表能針對基線值進行相對讀數，或者顯示測量電流 絕對值的對數。
? 后面板三同軸輸入。三同軸輸入確保最優的噪聲保護。其包括的Triax-BNC適 配器，允許在不太介意噪聲的現場部署便宜易用的BNC電纜。

技術指標適用的條件

本文介紹了6482型雙通道皮安表/電壓源的技術指標和補充說明。這些技術指標是測試6482型雙通道皮安表/ 電壓源依據的標準。在出廠時，6482型雙通道皮安表/電壓源符合這些技術指標。補充說明和典型值不在質保范 圍內，適用于23°C，僅用作有效信息。

精確技術指標適用于普通模式和高電容模式。
6482型儀表提供兩個獨立的皮安表/電壓源通道，適合多種測量應用。在6482型儀表的背板上包括每個通道 的模擬輸出插孔。
這些源和測量精度在下列條件下適用于6482型終端。
1. 23°C ±5°C，相對濕度<70%
2. 經過1小時的預熱
3. 普通速度（1 NPLC）
4. 啟用A/D自動調零
5. 歸零局部操作
6. 校準周期=1年

測量技術指標1

電壓偏移技術指標

模擬輸出技術指標

輸出電壓量程(輸出是反相的) 2: 對于正滿量程輸入，電壓輸出量程為–10V；對于負滿量程輸入，電壓輸出 量程為+10V。
輸出阻抗: 1kΩ（典型值）

典型本底噪聲測量的技術指標

典型速度與噪聲抑制

公共指標

源電容：穩定至10.0nF (典型值)。
輸入偏置電流5：50fA（最大值）@ 23°C。
輸入電壓負擔6：4.0mV（最大值）。
電壓源斜率：3.0ms/V (典型值)。
共模電壓：200VDC。
共模隔離度：典型值109Ω并聯150nF。
過量程：測量量程的105%。
內存緩沖：6000讀數 (2個3000點緩存)。包括 選定的測量值和時標。
可編程性：IEEE-488.2, RS-232, 用戶定義的5個 上電狀態，外加工廠默認設置和*RST。
輸出啟動接頭：
輸出啟動：有源低輸入。
輸入線：SOT (測試開始) 觸發輸入。
電源：100V, 120V, 220V, 240V (±10%), 50Hz 或60Hz, 50VA（最大值）。
保質期：1年。
EMC：符合歐盟電磁兼容（EMC）指令。

震動：MIL-T-28800F random class 3。
安全性：符合歐盟低壓電器指令。
預熱：1小時到相關精度。
尺寸：
機架安裝：89mm 高 × 213mm 寬 × 370mm 深(3.5 in. × 8.4 in. × 14.6 in.)
臺式配置(帶手柄和腳): 104mm高 × 238mm 寬× 370mm 深 (4.1 in. × 9.4 in.× 14.6 in.)
重量：23.1kg (10.5 lb.)
工作環境：僅限于室內。
海拔：高于海平面最大2000米(6562 ft)。
工作：溫度0°–50°C；相對濕度70% R.H.（最高35°C），在35°–50°C，相對 濕度降低3%/°C。
存儲：–25°C 到 65°C。

注
1. 速度= 正常 (1.0 NPLC)，篩選。
2. 1年。
3. 在滿量程(以及零)輸入電流情況下，測量DVin/ΔIin。
4. 在滿量程(20mA) 以及零負載電流情況下，測量DVin/ΔIin。
5. 根據設計確定技術指標。
6. 在滿量程(20mA) 以及零輸入電流情況下，在輸入三同軸接頭處進行測量。
