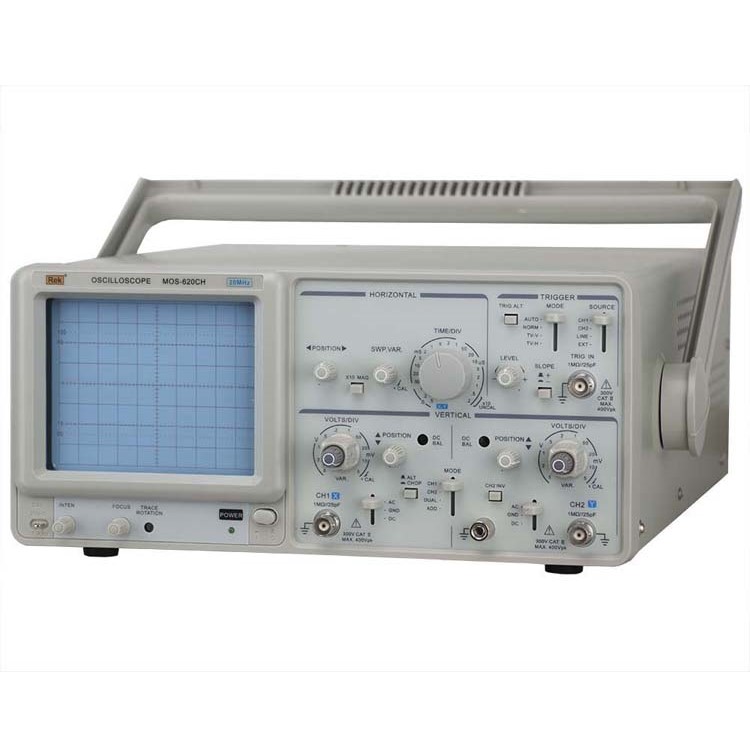

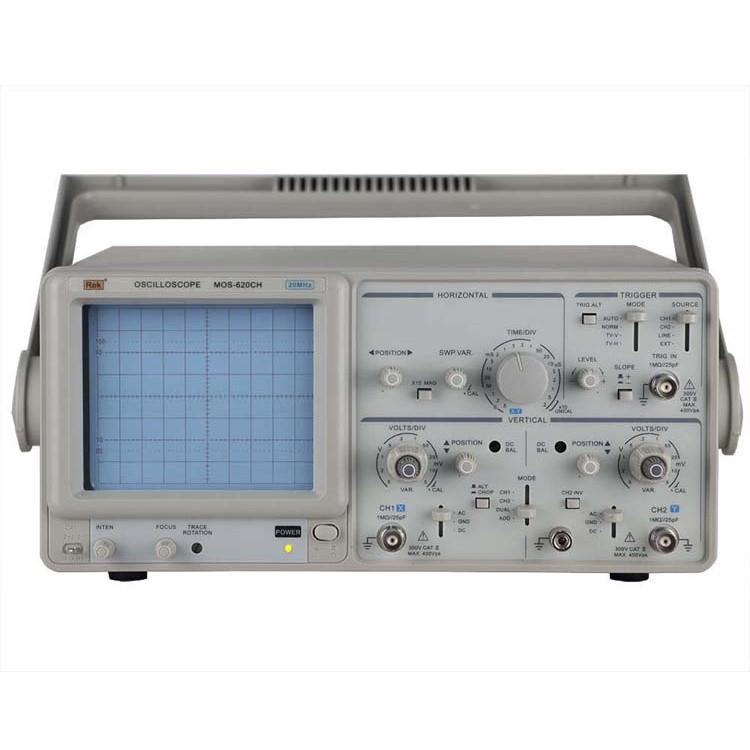

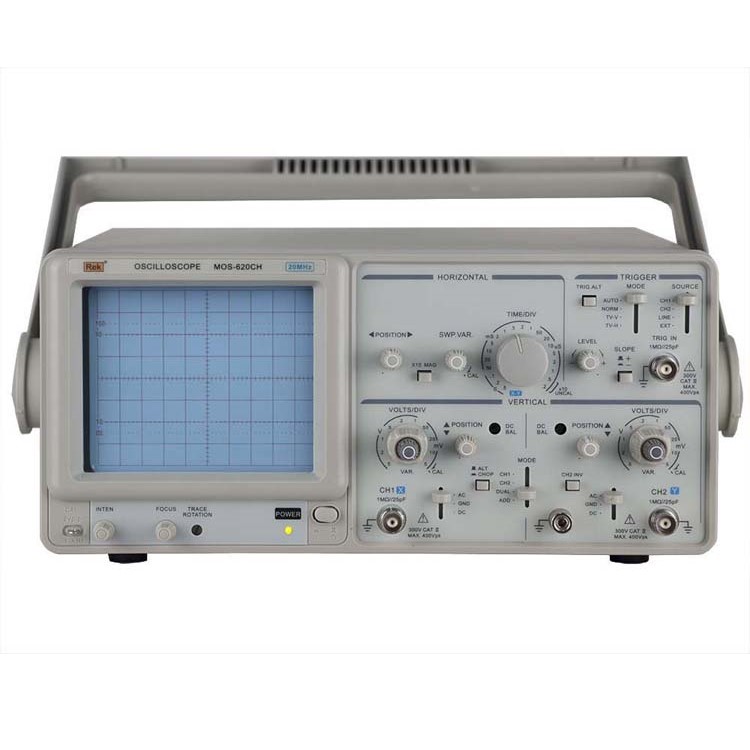

美瑞克Rek MOS-620CH 模擬示波器
MOS-620CH 模擬示波器
產(chǎn)品介紹
MOS-620系列雙蹤示波器，最大靈敏度位1mA/div，最大掃描速度為0.2us/div，并可擴展10倍使掃描速度達到20ns/div。該示波器采用6英時并帶有刻度的矩形CRT，操作簡單，穩(wěn)定可靠。
美瑞克Rek MOS-620CH 模擬示波器
| 型號 | MOS-620CH | |
| 頻率范圍 | DC-20MHz | |
| 屏幕內(nèi)格 | 8×10div（1div=1cm） | |
| 垂直偏上 | 顯示模式 | Ch1，Ch2，DUAL，ADD |
| 偏轉(zhuǎn)因子 | 5mV/div to 5V/div±3%（1mV/div±5%） | |
| 靈敏度 | 5mV～5V/DIV，按1-2-5順序分10檔 | |
| 上升時間 | 約17.5ns | |
| 輸入阻抗 | 約1MΩ/25pF | |
| 極性選擇 | ±CH2 | |
| 最大輸入電壓 | 當探頭設置在1:1時最大有效讀出值為40Vp-p（14Vrms正弦波形） | |
| 當探頭設置在10:1時最大有效讀出值為40Vp-p（14Vrms正弦波形） | ||
| 水平偏向 | 顯示模式 | 1,10，X-Y |
| 時基 | 0.2μs/div～0.2s/div | |
| 掃頻寬度 | ×10 | |
| 精度 | ±3% | |
| 校正波形 | 方波，頻率1KHz20%電壓：2Vp-p±2% | |
| 輸入阻抗 | 1MΩ | |
| 外型尺寸 | 455×345×190mm | |
| 重量 | 7.6Kg | |
| 配件 | 探頭，電源線 | |
