致新ZX1378MX電感器直流偏置電流源測試系統
簡要說明 / INSTRUCTIONS

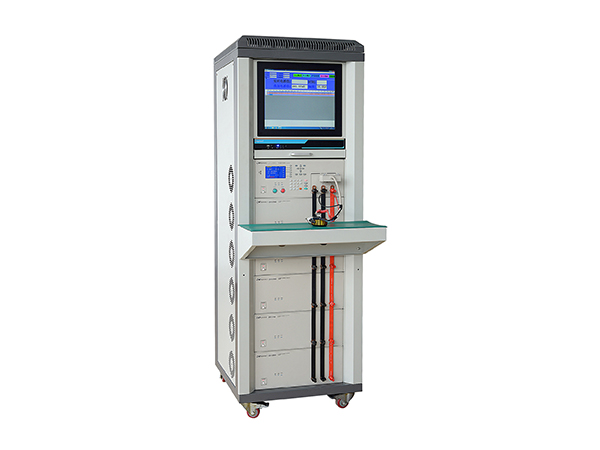

ZX1378X150A是常州市致新精密電子有限公司推出的,由一臺ZX1378M直流偏置電流源+5臺ZX1378S,加上工控電腦組成的最大可以到150A的電感器疊加電流測試分析系統,同時輸出電壓高達11V,電腦軟件支持用戶設定電流進行列表掃描,并存儲數據。
系統可靠穩定抗沖擊能力強,經廣大客戶使用測試數據與國際大廠重合度高。電流列表掃描可選電感剩余率dL(%)或電感下降率Δ%顯示。
性能特點 / PERFORMANCE
●ZX1378X150A最大150A,直流偏置電流源電感測試系統
技術參數 / PARAMETER
技術參數 |
型號 | ZX1378M | ZX1378MX | ZX1378S |
顯示 | 4.3"
LCD | 4.3"
LCD | LED指示燈 |
操作 | 實體按鍵+腳控開關 | 實體按鍵+腳控開關 | 受控于主機 |
支持測量頻率 | 0Hz-2MHz |
電流范圍 | 0-25A | 0-25A | 單臺25A,可疊加8臺,共225A |
電流 | 量程 | 0mA-1.000A | 1.000A-5.000A | 5.0A-225A |
步進 | 0.25mA | 1.25mA | 6.25mA*N(聯機臺數) |
掃描調整時間 | 4ms-3600s | 10ms-3600s | 20ms-3600s |
最大輸出電壓 | 11V(所有電流情況下均可輸出11V電壓!!!) |
最大允許直流電阻 | Rmax=Vmax/I
(Ω)(Rmax的計算請參照用戶手冊說明) |
最大允許電感量 | Lmax=Vmax/(di/dt)
(mH)(Lmax的計算請參照用戶手冊說明) |
量程方式 | 自動 |
啟動及停止控制方式 | START/STOP實體按鍵、4種腳控、總線 |
連續加載最大電流時間 | 保守2-3h,不間斷輸出 |
功能 | 儀器故障自檢;99組自定義文件管理;中英雙語;SCPI指令集 |
接口 | RS232、SlaverLink | SlaverLink |
體積(WxHxD) | 430mmx178mmx465mm |
重量(凈重) | 19kg |
型號 | ZX1378X150A電橋功能參數 |
測試頻率 | 50Hz~200kHz,1.2萬多個頻率點 |
測試參數 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P |
測試電平 | 10mV-2Vrms |
基本準確度 | 0.05%
精度表為準 |
測試速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒
(1kHz以上頻率) |
顯 示 范 圍 | |Z|,R,
X | 0.01
mΩ ~ 99.9999MΩ |
|Y|,G,B | 0.00001μS~99.9999S |
C | 0.00001pF~9.99999F |
D | 0.00001~9.99999 |
DCR | 0.01mΩ~99.9999MΩ |
L | 0.00001μH~99999.9H |
Q | 0.01~99999.9 |
θ(RAD) | -3.14159~3.14159 |
θ(DEG) | -179.999
°~179.999° |
Δ% | -99.999%~99.999% |
信號源輸出阻抗 | 30Ω、100Ω、10/CC |
量程方式 | 自動、保持 |
觸發方式 | 內部、手動、自動、外部、總線 |
校準功能 | 開路/短路,全頻清零、點頻清零 |
等效電路 | 串聯、并聯 |
比較器 | 三檔分選,BIN0~BIN2 |
PASS、HI、LOW(PASS/FAIL
LED顯示) |
訂購信息 / ORDER
●系統提供0-150A恒流輸出
●過載報警指示并切斷輸出
●0.25mA精細的電流步進
●單一電流、步進掃描兩種電流輸出方式
●圖形化操作,中英文界面
●工控電腦系統及軟件,支持列表數據掃描及存儲
●電流列表掃描可選電感剩余率dL(%)或電感下降率Δ%顯示
致新ZX1378MX電感器直流偏置電流源測試系統
