ZX6515F/ZX6515FN型大電容測量儀是一種專門針對大電容量電容器測試的高精度儀器，除了能測試容量、損耗外，還能測試電容的串聯等效電阻ESR以及阻抗，滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。

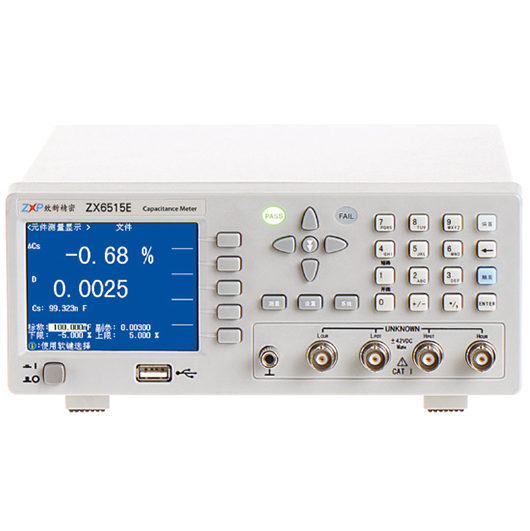

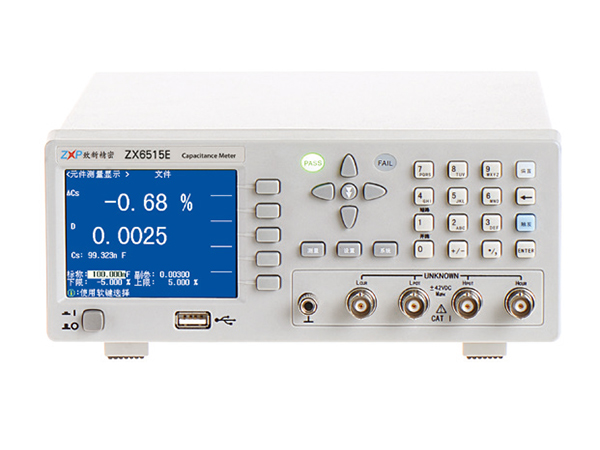

ZX6515E/ZX6515EN型電容測量儀是一種專門針對高速電解電容編帶機電容器測試的高精度儀器。可直接替換*3122
●大電容測量技術(ZX6515F/ZX6515FN)
●超大的電容量測試范圍(ZX6515F/ZX6515FN)
●120Hz超高測試速度(ZX6515E/ZX6515EN)
●讀數穩定性好
●超強的輸入端抗沖擊保護，更有加強保護板可選
致新精密ZX6515電容測試儀
型號 | ZX6515F/ZX6515FN | ZX6515E/ZX6515EN | ZX6515E-3122/ZX6515EN-3122 | |
測試頻率 | 100、120（Hz） | |||
測試參數 | C、R、|Z|、D | |||
測試電平 | 1Vrms | |||
基本準確度 | 0.25%，精度表為準 | |||
測試速度 | 快速:10次/秒、中:5次/秒、慢:1.5次/秒 | 快速:40次/秒(100Hz/120Hz) | ||
顯 示 范 圍 | R | 0.01 mΩ～10kΩ | 0.1 mΩ～99.999MΩ | |
C | 0.01μF～16F | 0.01pF～9.9999F | ||
D | 0.0001～9.999 | |||
信號源輸出阻抗 | 3Ω | 30Ω、100Ω | 30Ω | |
比較器 | BIN0～BIN3、NG、Pass、Fail | DGO、DNG、C/DNG、C-NG、CGO、C+NG | ||
PASS、HI、LOW(PASS/FAILLED顯示)、蜂鳴器提示 | ||||
量程方式 | 自動、保持 | |||
觸發方式 | 內部、手動、外部 | |||
校準功能 | 開路/短路、全頻清零、點頻清零 | |||
等效電路 | 串聯、并聯 | |||
接口 | RS232C、UsbHost、USB Device | |||
HANDLER | DB9孔座 | 兼容*3122/*369B，57CN14插座 | ||
溫度濕度 | 0℃～40℃，相對濕度≤75% | |||
電源要求 | 100～120 Vac或198～242 Vac | |||
46～64 Hz，功率大于50 VA | ||||
體積(WxHxD) | 216mmx87mmx300mm / 216mmx87mmx275mm(N型) | |||
重量（凈重） | 3.2Kg/2.5Kg(N型) | |||
●ZX6515F/ZX6515FN：大電容測量儀

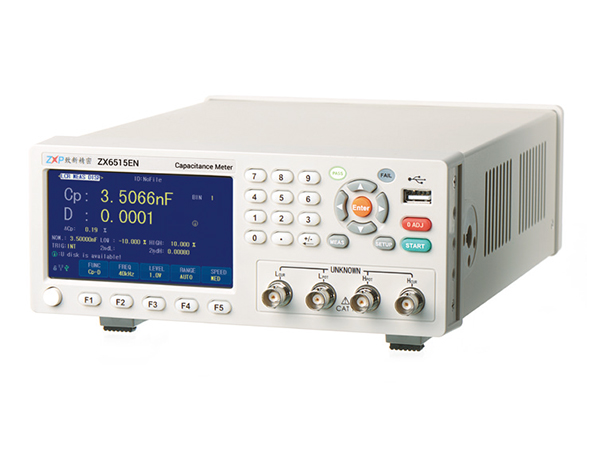

●ZX6515E/ZX6515EN：經濟高速電解電容測量儀

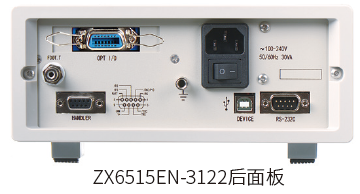

●ZX6515E-3122/ZX6515EN-3122：高速電容測試儀，兼容*3122/*369B
