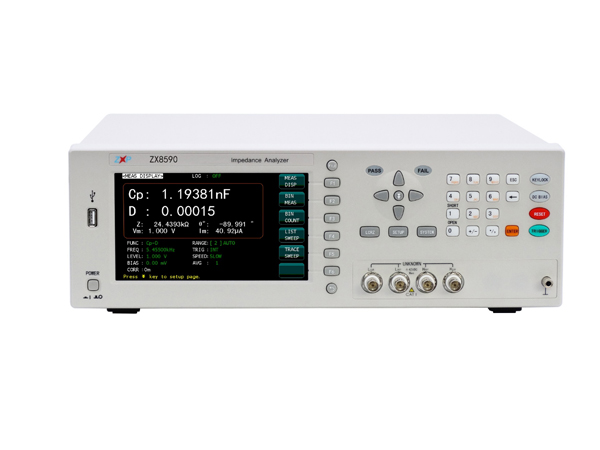

致新精密 ZX8590 高頻精密阻抗分析儀

ZX8590系列高頻精密阻抗分析儀：使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~25MHz，最小分辨率1mHz，基本測量精度可達0.05%。

　　ZX8590同時具有阻抗分析儀的繪圖功能和LCR表測量功能，其高精度、寬頻率范圍可以滿足元件與材料大部分低壓參數的測量要求，可廣泛應用于諸如電感器、電容器、電阻器、傳聲器、諧振器、液晶顯示器、變?nèi)荻O管、變壓器等進行阻抗性能的研究分析及生產線QC檢驗。

型號： ZX8590-5M/10M/15M/20M/25M

京東購買淘寶購買在線詢價

致新精密 ZX8590 高頻精密阻抗分析儀

簡要說明 / INSTRUCTIONS

　　ZX8590系列高頻精密阻抗分析儀：使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~25MHz，最小分辨率1mHz，基本測量精度可達0.05%。

　　ZX8590同時具有阻抗分析儀的繪圖功能和LCR表測量功能，其高精度、寬頻率范圍可以滿足元件與材料大部分低壓參數的測量要求，可廣泛應用于諸如電感器、電容器、電阻器、傳聲器、諧振器、液晶顯示器、變?nèi)荻O管、變壓器等進行阻抗性能的研究分析及生產線QC檢驗。

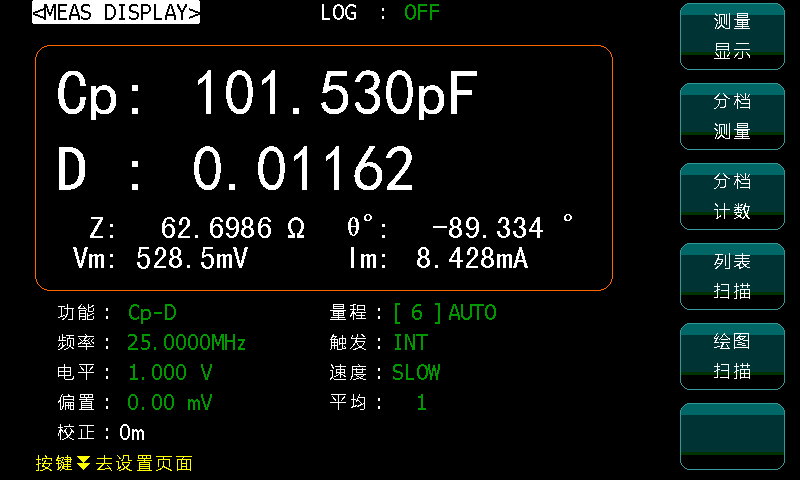

性能特點 / PERFORMANCE

　　●自動平衡技術電橋，高頻阻抗測量準確度高

　　●4端對開爾文測試端，寬阻抗測量范圍準確度高

　　●提供內部直流偏壓-5V～+5V

　　●可選配內部±40V偏置電壓源

　　●簡體中文、英文操作語言

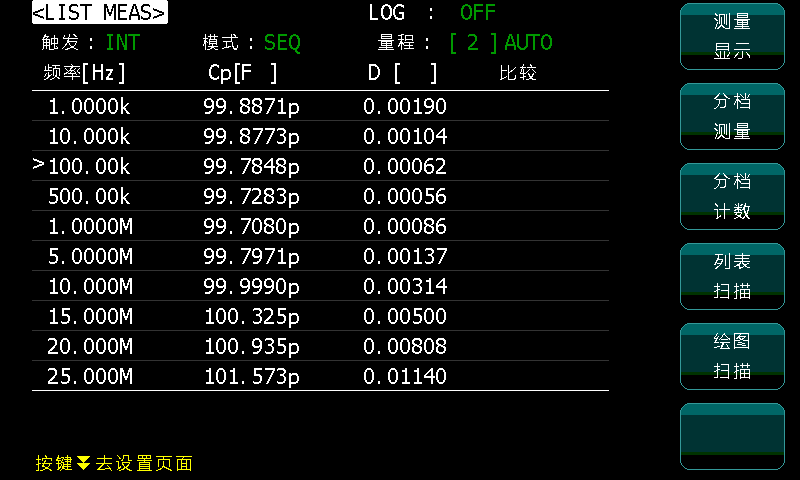

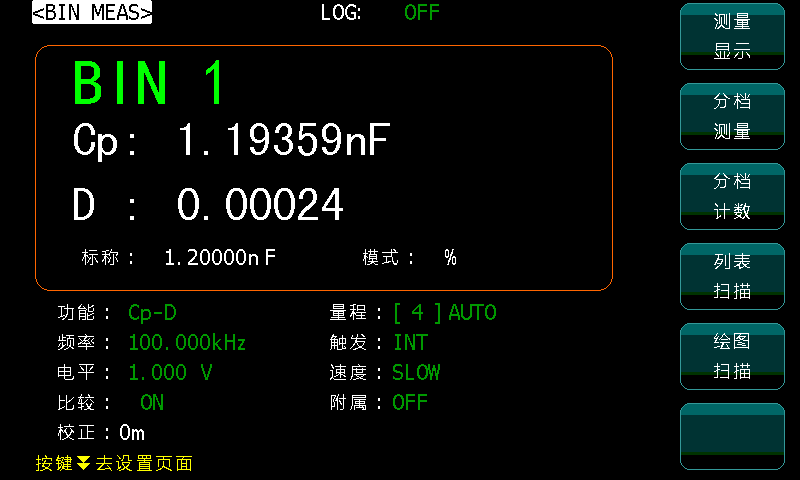

　　●分檔測量、列表掃描、繪圖掃描、開路、短路、負載校正等等功能

　　●配備電導率σ·介電常數ε的運算功能

　　●進行測試數據、測試條件保存（U盤或內部）

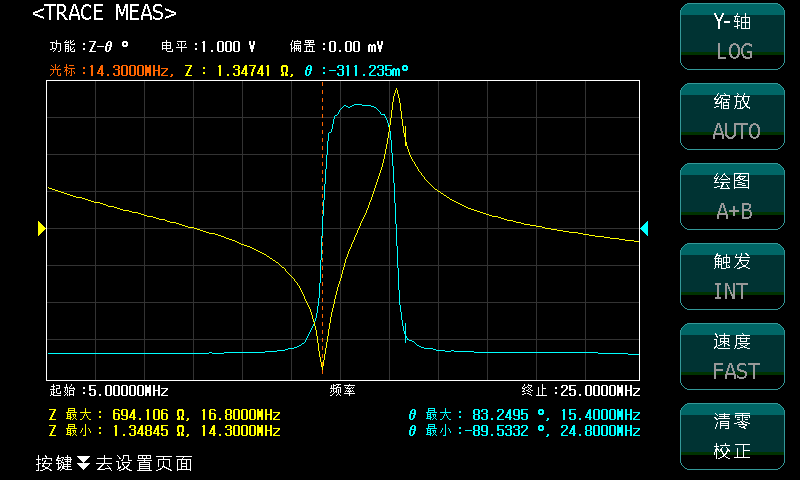

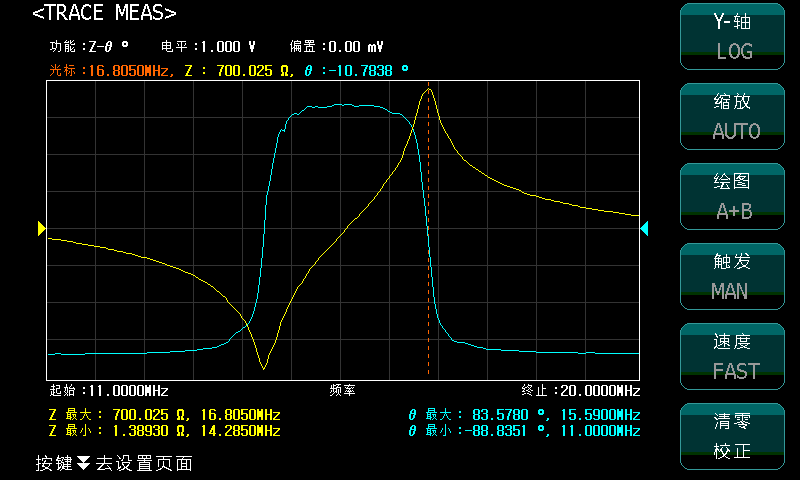

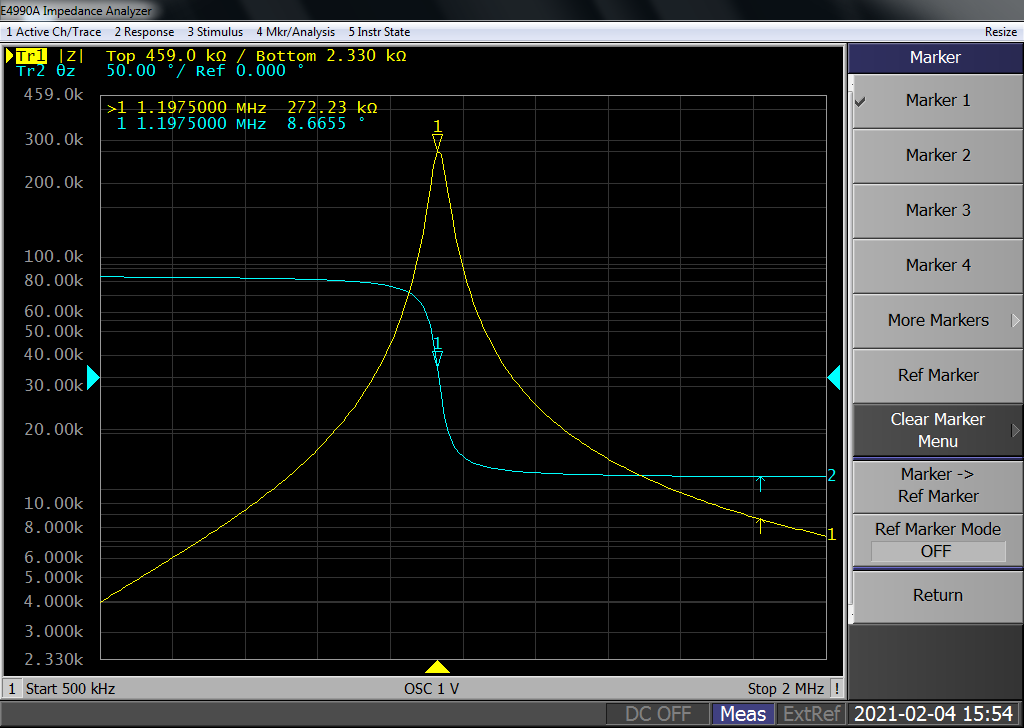

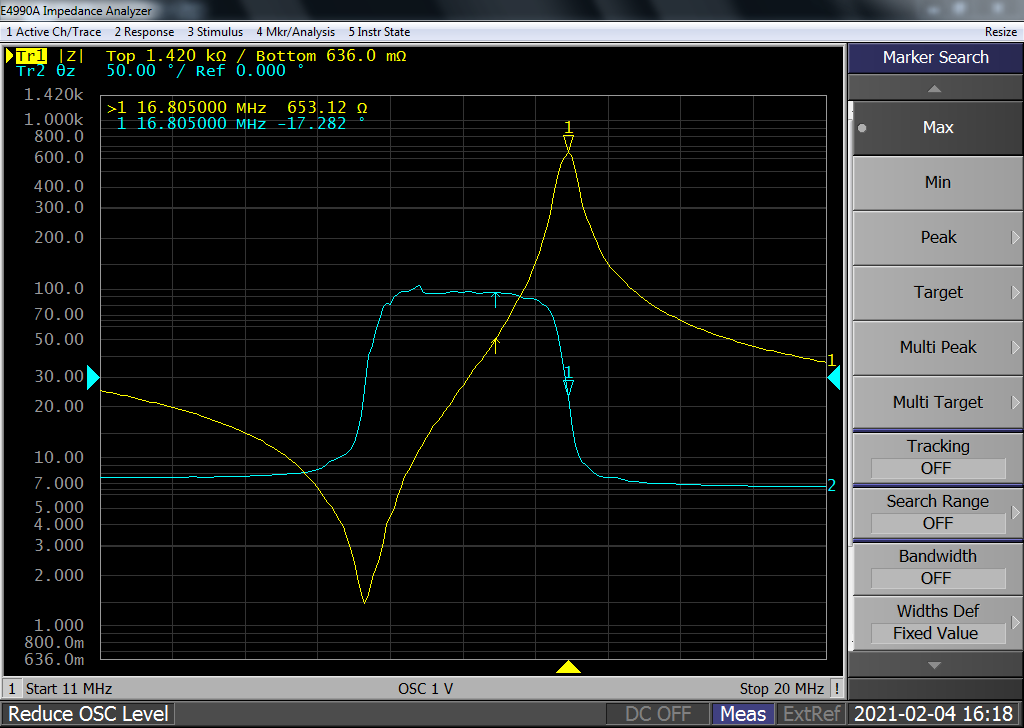

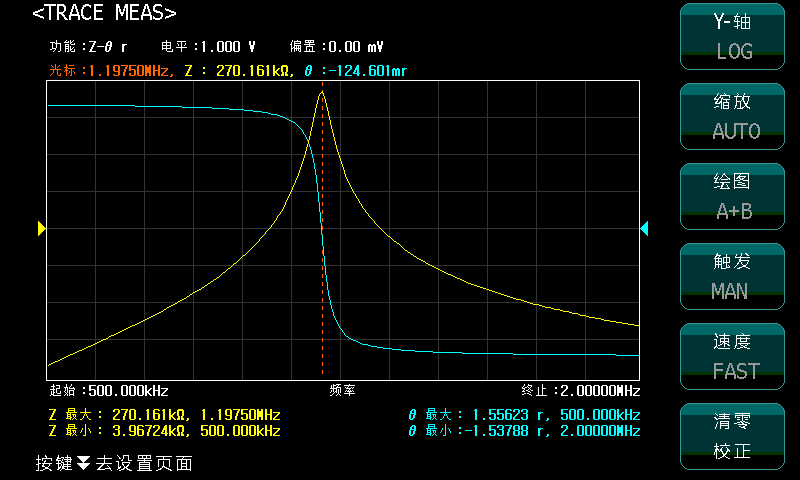

　　●繪圖掃描圖像直接拷屏到U盤功能

　　●加強的測試端保護功能

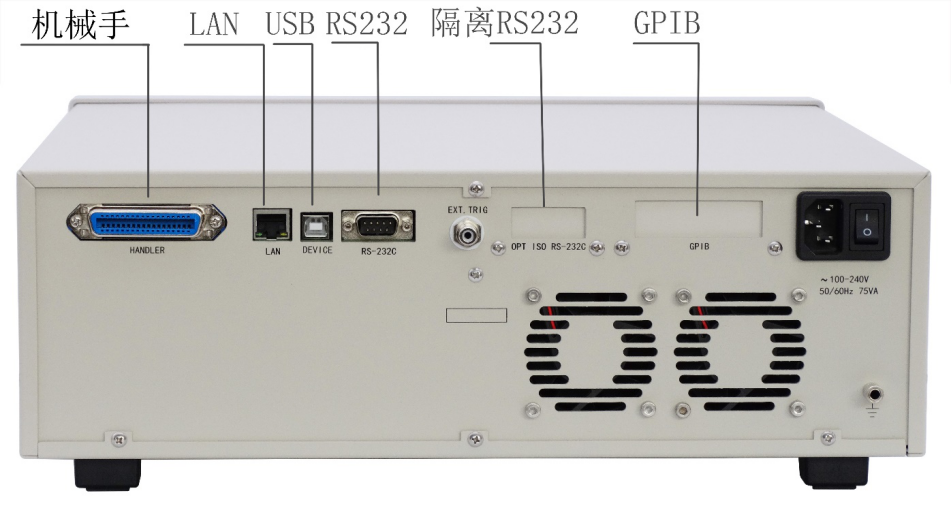

　　●USB、GPIB、RS232、LAN等上位機連接接口

技術參數 / PARAMETER

測量參數		C、L、X、B、R、G、D、Q、ESR、Rp、θ、\|Z\|、\|Y\|、P、σ、ε
測量電平		0.005-5Vrms(<=1MHz)
測量電平		0.005-1Vrms(>1MHz)

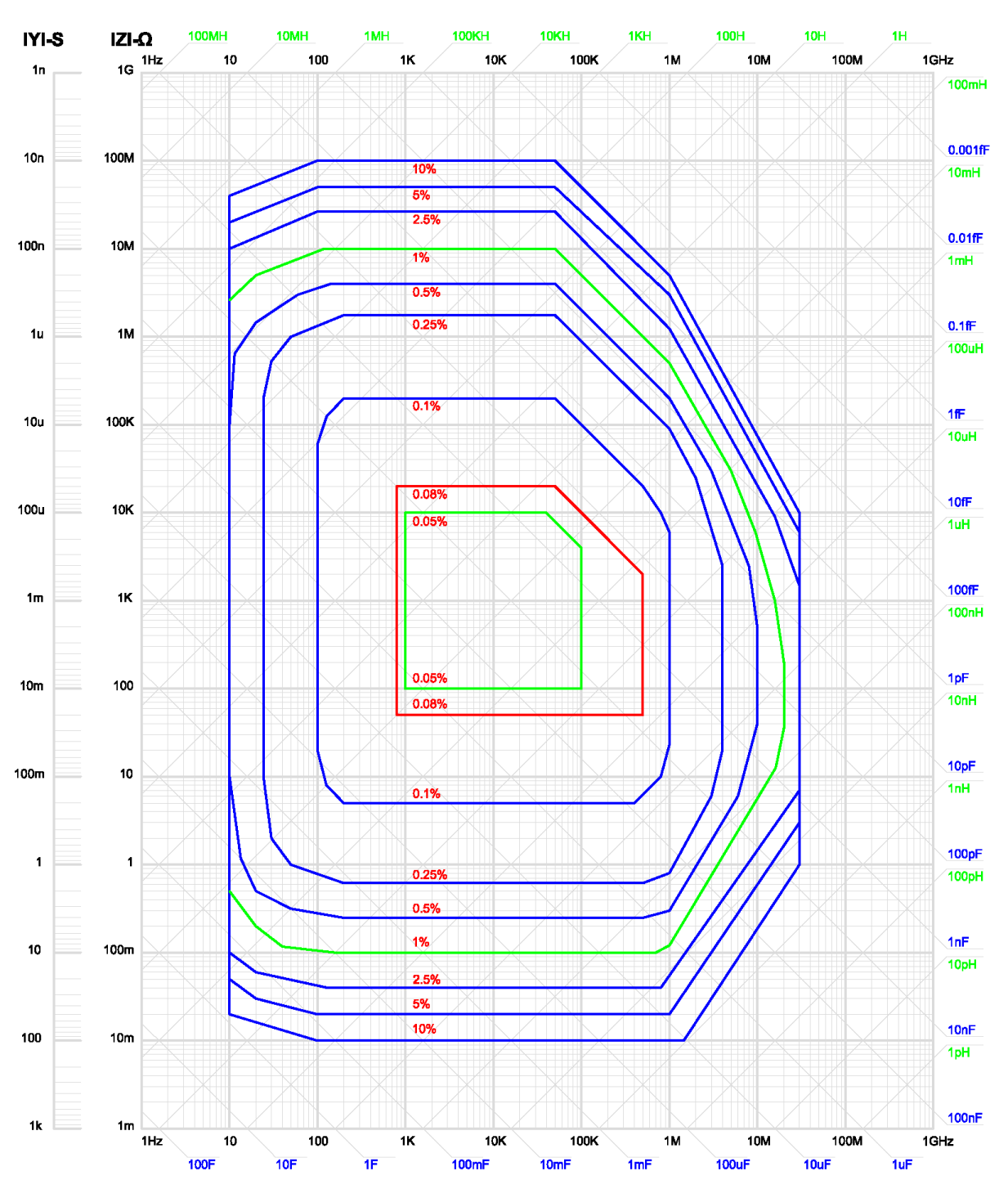

基本準確度		0.05%, 具體見公司相關企業標準
測量速度		快速:100次/秒、中速20次/ 秒、慢速6次/秒
	\|Z\|,R,X	0.01 mΩ～99.9999MΩ
	\|Y\|，G， B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
顯示范圍	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-999.999%～999.999%
內部直流		-5V～+5V
偏置電壓		-5V～+5V
內部偏置選件		可選配±100mA、±40V偏置電壓源
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
校準功能		開路/短路、掃頻清零、點頻清零
等效電路		串聯、并聯

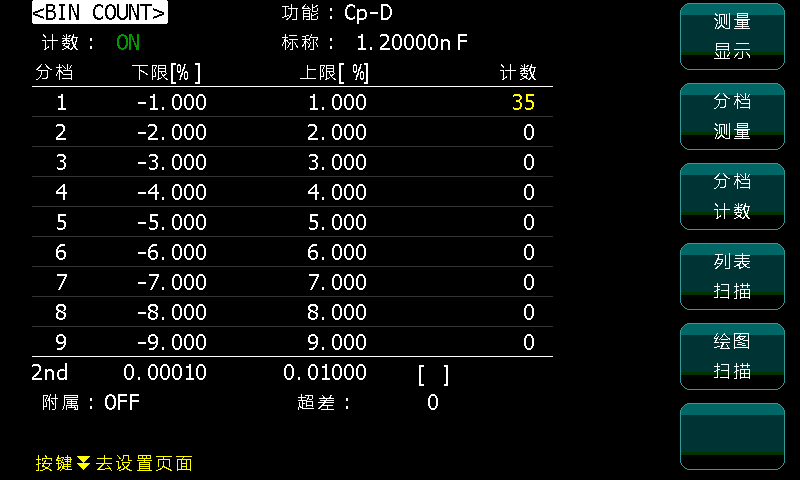

比較器		十檔分選，BIN0～BIN9、NG、AUX
比較器		PASS、HI、LOW(PASS/FAILLED顯示)
接口		RS232C、UsbHost、USB Device、Handler、GPIB（選件）
溫度濕度		0℃～40℃，相對濕度≤75%
電源要求		100～120 Vac或198～242 Vac
電源要求		46～64 Hz，功率大于75 VA
體積(WxHxD)		400mmx132mmx410mm
重量（凈重）		8.5Kg

訂購信息 / ORDER

　　●ZX8590-5M：20Hz-5MHz阻抗分析儀+LCR表

　　●ZX8590-10M：20Hz-10MHz阻抗分析儀+LCR表

　　●ZX8590-15M：20Hz-15MHz阻抗分析儀+LCR表

　　●ZX8590-20M：20Hz-20MHz阻抗分析儀+LCR表

　　●ZX8590-25M：20Hz-25MHz阻抗分析儀+LCR表

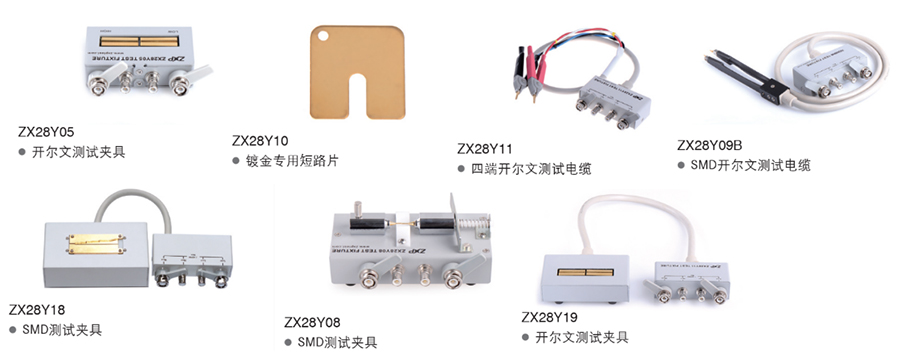

主要附件 / ENCLOSURE

5f9b6edf74e5e

其他信息 / OTHERS

自動平衡電橋技術

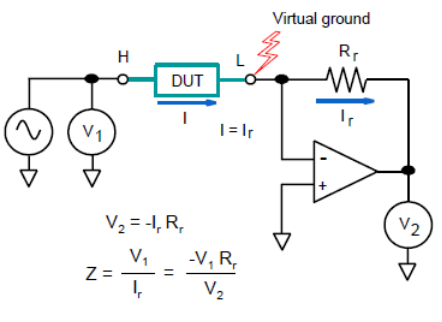

以往低端簡化的運放阻抗測量電路如下圖：

以上電路在實際運作時，隨著頻率的升高，虛地點會越來越不理想，導致流過被測件DUT的電流信號不能全部進入IV轉換標準電阻Rr，所以會造成測量誤差越來越大。

而ZX8590使用的自動平衡電橋測試原理，把上圖簡易的測量運放改進成：Lpot檢零電路，0度90度解調調制電路，Lcur高頻驅動電路等等組成的負反饋網絡。從而保證了測量電路的虛地端更接近理想。下面2圖是簡易運放阻抗測量電路以及自動平衡電橋阻抗測量電路Lcur（虛地點）的波形實測對比：

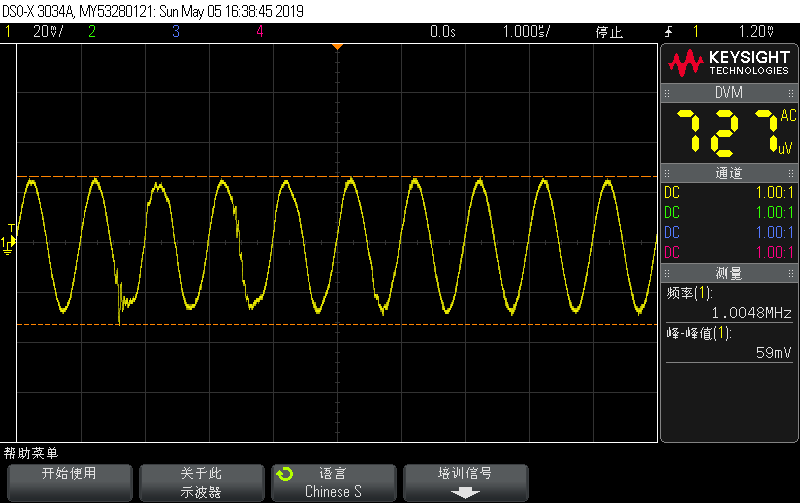

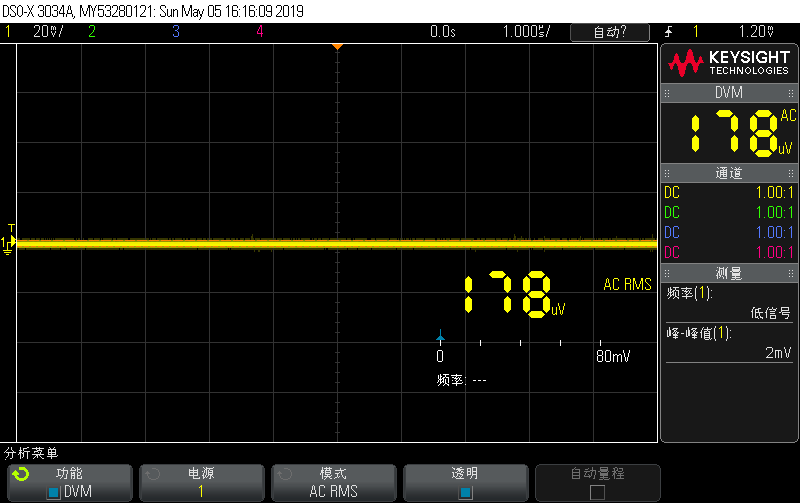

簡易運放阻抗測量電路1MHz測量6.8nF Lcur（虛地點）實測波形如下：
