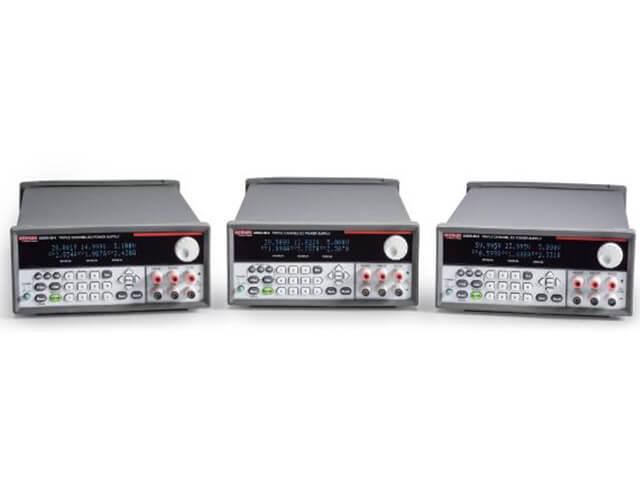

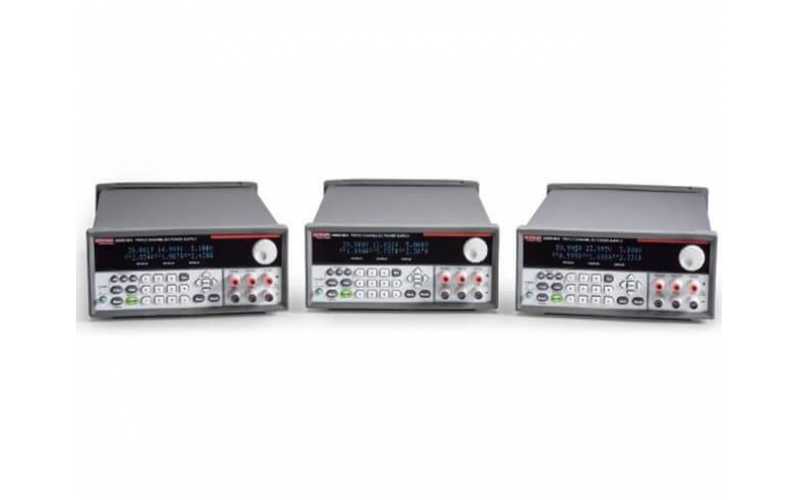

Series 2230G 3通道可編程電源采用節省空間的 2U 高、半 機架寬機箱，為汽車電路、LED 驅動器、電源、功率 IC 和 其他高功率電路提供了最高 375W 的功率。2230G-30-3 有兩條 30V,3A 通道和一條 5V,3A 通道，提供了 195W 功率。2230G-30-6 和 2230-60-3 電源輸出高達 375W 的 功率。2230G-30-6 提供了兩條 30V,6A 通道，2230G60-3 則提供了兩條 60V,3A 通道。這兩種 375W 電源都 有一條 5V,3A 通道，作為第三條通道。這些電源都是線性 電源，因此都是低噪聲電源，對被測器件(DUT)的影響最 小。每條通道都有矩形輸出特點，可以在最大電壓時獲得全 部電流，因此 2230G-30-6可以為 6A 負載提供 30V 電壓， 2230G-60-3 可以為 3A 負載提供 60V 電壓。
主要特點:
一種 195W 型號、兩種 375W 型號可供選擇
195W 型號有兩條 30V,3A 通道和一條 5V,3A 通道
375W 型號有兩條 30V,6A 通道或兩條 60V,3A 通道和 一條 5V,3A 通道
所有通道都獨立控制并隔開，為各種測試設置供電
所有通道都有遠程傳感功能，可以為負載準確提供編程電壓
設置和監測輸出電壓，0.03% 基本準確度和 1mV 分辨率
監測負載電流，0.1% 基本準確度和 1mA 分辨率
低噪聲線性穩壓，<1mVrms 紋波和噪聲
多條通道串聯，輸出最高60V電壓；兩條或三條通道并聯， 輸出最高 15A 電流 (2230G-30-6)
同時顯示三條通道的電壓和電流輸出，立即觀測每種輸出 狀態
USB、GPIB 和 RS-232 接口和后面板連接，方便地進行 自動測試
應用
Series2230G 電源特別適合測試：
高功率模擬 ICs
汽車電路
電信設施電路
LED 驅動器電路
Series2230G 高功率電源的每條輸出通 道都與其他通道獨立，電氣上與其他通 道隔開。因此，這些電源可以為光隔離 或變壓器相互隔開、擁有不同基準點的 電路供電。隔離通道不需要第二臺電源， 就可以為其中一條隔離電路供電。
使用隔離輸出通道為兩條隔離電路供電。
此外，可以獨立控制每條通道，因此可 以隨時打開和關閉這些通道。這些電源 可以為擁有多種電壓的電路順序供電， 比如一條數字電路有一塊1.2V微處理 器和 FPGA、一個 1.8V 內存和多條 3.3 V數字I/O線路，可以先安全地提供較 低電壓，然后再提供較高電壓。
使用跟蹤功能，為DUT的雙極電路供電， 在指定工作電壓范圍內測試 DUT。
能夠控制每一條通道，最大限度地降低 了電路中的噪聲。在測試只要求一條或 兩條通道時，可以關閉沒有使用的通 道，最大限度地降低總輸出噪聲。因此， Series2230G 電源可以以最低的輸出噪 聲，為 DC 電源線上對噪聲敏感的電路 供電。
2230G-30-3 和 2230G-30-6 的兩個 30V輸出串聯起來，可以輸出最高60 V 的電壓，支持 3A 或 6A 負載電流容 量。在需要更高的負載電流時，可以把 每個電源中的兩條通道或全部三條通道 并聯起來。2230G-30-6 可以從兩條 30V 通道中提供 12A 電流。如果測試 電路最大只要求 5V 電壓，那么可以把 全部三條通道并聯起來，提供最高 15A 的電流。Series2230G 電源擁有顯示和 控制功能，簡化了通道串聯和并聯。顯 示屏?xí)该鬟x擇的是串聯模式還是并聯 模式，顯示總串聯電壓或并聯電流輸出。 電源還管理著通道，確保每個通道輸出 的值相等。
如果想為雙極模擬電路供電，可以把 Series2230G 電源的通道 1 和通道 2、 30V和60V通道連接起來，為正電路 和負電路供電。電源擁有跟蹤模式，可 以使用一個控制操作，同時改變兩臺電 源的輸出。在電壓變化時，跟蹤的兩條 通道的幅度可以一起變化，也可以按用 戶規定的比率變化。因此，可以簡便地 在指定電壓工作范圍內測試雙極電路、 模塊或器件。
串聯30V通道，把電壓輸出擴展到60 V。 并聯通道，擴大電流輸出容量。例如，把 2230G-30-6的全部三條通道并聯起來，輸 出最高 15 A 的電流。
每條通道的基本電壓設置和測量準確度是 0.03%， 設置和測量分辨率是 1mV。因此，用戶可以樹立 信心，能夠?yàn)檩敵龆俗訙?zhǔn)確應用編程的輸出。此外， 對每條通道使用遠程傳感引線，可以保證對負載 應用編程電壓。遠程傳感引線會補償和克服由于 測試線電阻導致的電壓下跌。
Series2230G 高功率電源擁有多種重要功能，讓 手動測試變得更加簡便
在輸出關閉時，顯示屏?xí)@示以前的編程電壓 和電流設置，確保在輸出打開時不會對DUT 應用不正確的輸出。
顯示全部三條通道的畫面，因此一直能夠看到 每條通道的輸出，用戶可以立即獲得DUT狀 態反饋。
可以使用旋轉旋鈕或數字鍵盤控制輸出電壓， 測試 DUT 對大小變化的反應。
在36個內存位置之一中保存重復執行的測試的設置參數， 節省復現每項測試的時間。前面板上的 Save 和 Recall 按 鈕可以簡便地完成設置保存和調用操作。
Series 2230G電源的每條通道都有遠程傳感輸入，確保對負載準確應用編程電壓。
Series2230G 電源為保護 DUT 專門設計了一系列功能。每 條通道都有一個最大電壓設置，防止輸出電壓意外調高到編 程極限之上。獨立輸出可以為每條輸出通道編程一個不同的 極限。此外，用戶可以定義一個密碼，鎖住前面板，防止在 測試過程中改變參數。在無人值守測試中，每條通道上的可 編程定時器可以在測試完成后關閉，確保沒有全面溫控功能 的 DUT 不會由于連續供電而過熱。
盡管 Series2230G 電源能夠輸出 195W 和 375W，且是線 性低噪聲電源，但它們僅2U高、半機架寬。緊湊的外形節 省了寶貴的機架空間，有助于最大限度地減少測試系統尺寸。 此外，Series2230G 電源同時帶有前面和后面輸出連接，因 此電源的測試線達到了最短。如果使用后面板輸出連接，那 么可以防止測試線意外接觸，改善了測試系統的可靠性。
2230G-HRM諧波縮減模塊插入電源和與電源插座之間，減少了 AC電源線電流諧波。為滿足歐盟EN 61000-3-2標準，要求使用 2230G-HRM，適用于 2230G-30-6 和 2230G-60-3
Series2230G 電源為 PC 控制提供了三個標準接口：USB、 GPIB和RS-232。任何一個接口都可以全面控制電源。 LabView和IVI驅動程序可以從www.tek.com下載，簡化了 儀器控制、數據記錄和分析。通過這些驅動程序，可以使用 大多數商用軟件控制電源，比如 MatLab。通過使用軟件包和 驅動程序，可以在半自動或全自動測試系統中控制電源。

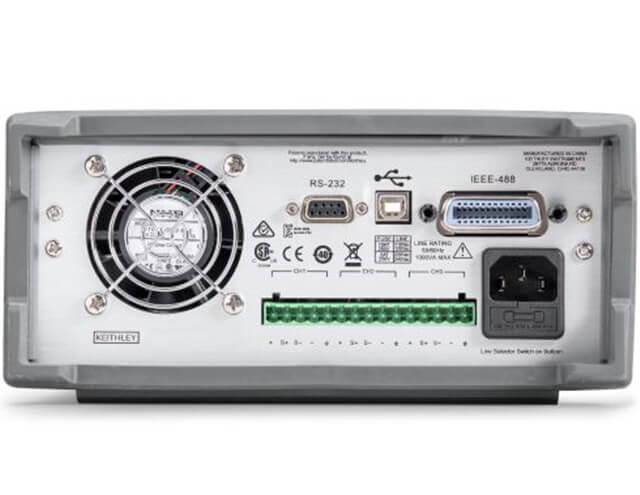

Series 2230G 電源后面板，顯示了 USB、GPIB 和 RS-232 接口和 后面輸出、來源及全部三條通道的傳感線端子塊
技術指標是 2230G-30-3、2230G-30-6 和 2230G-60-3 的測試指標。在出廠時，2230G-30-3、2230G-30-6 和 2230G60-3 均滿足這些指標。典型值是沒有保障的值，適用于 23℃±5℃溫度，僅供參考。技術指標適用的條件如下：
除本文中另行指明外，溫度為 0℃~40℃，相對濕度為 10%~80%。
預熱 30 分鐘后。
一年校準周期內
height:19px">
| 2230G-30-3 | 2230G-30-6 | 2230G-60-3 | ||||
| CH 1 和 CH 2 | CH 3 | CH 1 和 CH 2 | CH 3 | CH 1 和 CH 2 | CH 3 | |
| 額定 DC 輸出 | ||||||
| 電壓 | 0 V ~ 30 V | 0 V ~ 5 V | 0 V ~ 30 V | 0 V ~ 5 V | 0 V ~ 60 V | 0 V ~ 5 V |
| 電壓極限 | 30.1 V | 5.1 V | 30.1 V | 5.1 V | 60.1 V | 5.1 V |
| 電流 | 0 A ~ 3 A | 0 A ~ 3 A | 0 A ~ 6 A | 0 A ~ 3 A | 0 A ~ 3 A | 0 A ~ 3 A |
| 最大功率 | 195 W | 375 W | 375 W | |||
| 負載穩壓 | ||||||
| 電壓 | ≤ 0.01% + 3 mV | ≤ 0.01% + 3 mV | ≤ 0.01% + 3 mV | |||
| 電流 | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | |||
| 工頻穩壓 | ||||||
| 電壓 | ≤ 0.01% + 3 mV | ≤ 0.01% + 3 mV | ≤ 0.01% + 3 mV | |||
| 電流 | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | |||
| 紋波和噪聲 (20 Hz ~ 20 MHz, 23℃ ? ± 5℃ ) | ||||||
| 電壓 (Vpeak-peak) | 3 mVpeak-peak | 4 mVpeak-peak | 3 mVpeak-peak | 4 mVpeak-peak | ||
| 電壓 (VRMS) | 1 mVRMS | 1 mVRMS | 1 mVRMS | 1 mVRMS | ||
| 電流 (IRMS) | 4 mA | 5 mA | 4 mA | 4 mA | ||
| 設置分辨率 | ||||||
| 電壓 | 1 mV | 1 mV | 1 mV | |||
電流 | 1 mA | 1 mA | 1 mA | |||
| 設置準確度 ( 使用遠程傳感 , 23℃ ± 5℃ ) | ||||||
| 電壓 | ≤ 0.03% + 10 mV | ≤ 0.03% + 10 mV | ≤ 0.03% + 10 mV | |||
| 電流 | ≤ 0.1% + 5 mA | ≤ 0.1% + 8 mA | ≤ 0.1% + 5 mA | ≤ 0.1% + 5 mA | ||
| 讀數分辨率 | ||||||
| 電壓 | 1 mV | 1 mV | 1 mV | |||
| 電流 | 1 mA | 1 mA | 1 mA | |||
| 讀數準確度 (23℃ ± 5℃ ) | ||||||
電壓 | ≤ 0.03% + 10 mV | ≤ 0.03% + 10 mV | ≤ 0.03% + 10 mV | |||
| 電流 | ≤ 0.1% + 5 mA | ≤ 0.1% + 8 mA | ≤ 0.1% + 5 mA | ≤ 0.1% + 5 mA | ||
| 溫度系數 ±(% 的輸出 + 偏置 )/℃ | ||||||
| 電壓 | ≤ 0.01% + 1 mV | ≤ 0.01% + 1 mV | ≤ 0.01% + 1 mV | |||
| 電流 | ≤ 0.02% + 1 mA | ≤ 0.02% + 1 mA | ≤ 0.02% + 1 mA | |||
?
| 2230G-30-3 | 2230G-30-6 | 2230G-60-3 | ||||
| CH 1 和 CH 2 | CH 3 | CH 1 和 CH 2 | CH 3 | CH 1 和 CH 2 | CH 3 | |
| 串聯設置分辨率 | ||||||
| 電壓 | 1 mV | - | 1 mV | - | - | - |
| 電流 | 1 mA | - | 1 mA | - | - | - |
| 串聯讀數分辨率 | ||||||
| 電壓 | 1 mV | - | 1 mV | - | - | - |
| 電流 | 1 mA | - | 1 mA | - | - | - |
| 并聯設置分辨率 | ||||||
| 電壓 | 1 mV | - | 1 mV | - | 1 mV | - |
| 電流 | 1 mA | - | 0-9.999A: 1 mA 10-12A: 10 mA | - | 1 mA | - |
| 并聯讀數分辨率 | ||||||
| 電壓 | 1 mV | - | 1 mV | - | 1 mV | - |
| 電流 | 1 mA | - | 0-9.999A: 1 mA 10-12A: 10 mA | - | 1 mA | - |
| 上升時間 (10% ~ 90%) | ≤ 100 ms | ≤ 100 ms | ≤ 100 ms | |||
| 下降時間 (90% ~ 10%) | ≤ 0.5 s | ≤ 0.1 s | ≤ 0.5 s | ≤ 0.1 s | ≤ 1.5 s | ≤ 0.1 s |
| 負載瞬態恢復時間 | ||||||
| 電壓設置頻段 50 mV, 50% ~ 100%, 1 kKHz, 上升和下降速率 5 A/ms: ≤ 50ms ( 典型值 ) | ||||||
| 轉換時間 | ||||||
| 從 CC 模式到 CV 模式 , V-set = 5 V, I-limit = 0.5 A, 電阻負載從 2.5W 變成 25W: ≤ 10 ms | ||||||
| 從 CV 模式到到 CC 模式 , V-set = 5 V, I-limit = 0.5 A, 電阻負載從 25W 變成 2.5W: ≤ 5 ms | ||||||
| 輸出定時器 | ||||||
| 設置變化 | 0.1 s ~ 99999.9 s | 0.1 s ~ 99999.9 s | 0.1 s ~ 99999.9 s | |||
| 分辨率 | 0.1 s | 0.1 s | 0.1 s | |||
通信
USB: A 型到 B 型連接器 , USB 2.0, 兼容 USBTMC
GPIB: 滿足 IEEE Std 488.2 標準
RS232: 波特率 : 4800/9600/19,200/38,400/57,600/115,200
后面板連接器
輸出 : 15 針端子塊插座
RS-232: DB-9 連接器
USB 設備 : B 型連接器
GPIB: IEEE 標準 24 針連接器
AC 功率輸入 : 3 頭插座組件，帶熔絲
顯示器
真空熒光顯示器
內存
36 個設置內存
輸出和遠程傳感
可拆卸 15-15 針螺絲端子塊，承載以下信號：
輸出通道 : 復制前面板輸出
遠程傳感線 : 每條通道使用的遠程傳感連接
控制輸入 : 多功能 TTL 輸入，可以作為觸發輸入、輸出控制線或數字輸入
狀態輸出 : 多功能 TTL 輸出 , 可以作為故障指示或數字輸出
額定浮動電壓
保護接地 ( 安全接地 ) 和任何輸出端子間最高 400 V (DC + 峰值 AC)
電源
110 V AC 設置 : 99 VRMS ~ 132 VRMS
108 VRMS ~ 132 VRMS (2230G-30-6 和 2230G-60-3，安裝了 2230G-HRM)
220 V AC 設置 : 198 VRMS ~ 264 VRMSv
頻率 : 50/60 Hz
功耗 : 2230G-30-3: 700 VAC; 2230G-30-6, 2230G-60-3: 1000 VAC
EMC
歐盟 : 滿足歐盟 EMC 指令
USA: FCC, CFR Title 47, Part 15, Subpart B, Class A
澳大利亞 : EMC 框架 , 根據輻射標準 AS/NZS 2064 ( 工業、科學和醫療器械 ) 演示
安全
歐盟 : 滿足低壓指令
USA:NRTL 列入 UL61010-1-2004
加拿大 :CAN/CSAC22.2No.61010-12004
外觀尺寸
帶防護罩: 104.2mm高×225.3mm寬×481.1mm深(4.10英寸×8.87英寸×18.94英寸)
不帶防護罩: 88.2mm高×214.5mm寬×456.6mm深(3.47英寸×8.44英寸×17.98英寸)
毛重
2230G-30-3: 12.3kg(27 磅 )
2230G-30-6, 2230G-60-3: 13.8kg(30 磅 )
凈重
2230G-30-3:9.6kg(21 磅 )
2230G-30-6, 2230G-60-3: 11.1kg(24 磅 )
環境
高度:
工作時:最高海拔 2000 米 (6562 英尺 )
貯存時: 最高海拔 4000 米 (13124 英尺 )
工作時:
0℃~40℃ ,10%~80% 相對濕度 ,40℃及以下
貯存時:
-20℃~70℃ ,10%~80% 相對濕度 ,40℃及以下
-20℃ ~70℃ ,5%to60% 相對濕度 ,40℃ ~70℃
