TSG4100A系列射頻矢量信號發生器在入門級射頻信號發生器價格下提供中等性能和高達200 MHz的調制帶寬。它們采用一種新技術提供低相位噪聲的無雜散輸出(-113 DBC/Hz，與1 GHz載波相位差20 kHz)和特別的頻率分辨率(任意頻率1μHz)。TSG4100A系列帶有模擬調制的標準。方便，現場軟件升級允許從模擬到更先進的矢量和數字調制能力，提供最靈活的配置和最好的CAPEX保護容易過渡。這些儀器補充了泰克龍的其他領先的中程射頻測試解決方案，如基于USB的RSA 306頻譜分析儀和MDO4000B和MDO 3000混合域示波器。

TSG4100A系列儀器使用加熱的SC-切變振蕩器(TSG410xA-M00或E1型號)時基，與使用TCXO時基的儀器相比，它在穩定性方面提高了100倍(并減少了100倍的內相噪聲)。

關鍵特征

• 模擬和矢量/數字信號生成能力
• 雙基帶ARB發生器
• 模擬調制標準
• 軟鍵以極低成本升級到矢量/數字調制
• GSM，EDGE，W-CDMA，APCO-25，DECT，NADC，PDC和TETRA的數字調制應用
• USB、GPIB、RS-232和LAN接口
• 12磅(5.6公斤)
• 2U高、半標準機架寬度

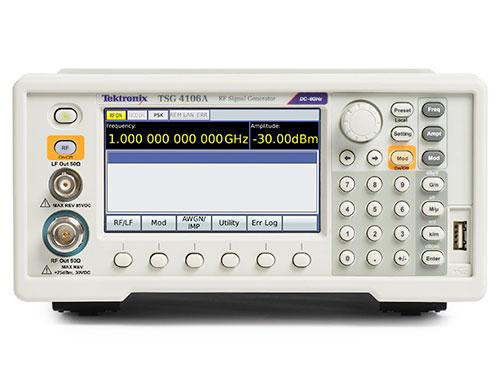

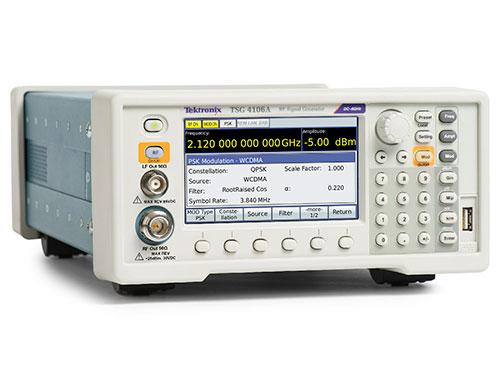

泰克TSG4100A 射頻矢量信號發生器?

關鍵性能規范

• 真直流到2 GHz，4 GHz或6 GHz，既支持模擬信號，也支持矢量/數字信號生成
• 典型的≤±0.30dB幅值精度(22℃時的0 dBm連續信號)在10 MHz至6 GHz之間
• I/Q調制輸入(400 MHz射頻帶寬)
• ASK，F(xiàn)SK，MSK，PSK，QAM，VSB和自定義I/Q

模擬調制

TektronixTSG4100A系列射頻矢量信號發生器提供多種調制能力。模式包括調幅(AM)、頻率調制(FM)、相位調制(ΦM)和脈沖調制。有內部調制源和外部調制輸入。內部調制源產生正弦、斜坡、鋸子、方波和噪聲波形。外部調制信號可應用于后面板調制輸入。內部調制發生器可作為后面板上的輸出。

矢量調制

TSG4100A系列通過在400 MHz和6.0GHz之間的射頻載波上增加對矢量信號調制的完全支持，建立在這一性能的基礎上。它的特點是雙任意波形發生器工作在125 MHz基帶信號產生。該生成器內置支持最常見的矢量調制方案：ASK、QPSK、DQPSK、π/4 DQPSK、8 PSK、FSK、CPM、QAM(4至256)、8 VSB和16 VSB。它還包括內置支持所有標準脈沖成形濾波器用于數字通信：上升余弦，根上升余弦，高斯，矩形，三角形，等等。最后，它為加性高斯噪聲(AWGN)的控制注入信號提供了直接支持。

內部基帶發生器

采用一種新的I/Q調制結構，TSG4100A系列提供快速、用戶友好的波形生成?；鶐Оl(fā)生器支持純數字?jǐn)?shù)據的回放。它以高達6 MHz的符號速率將數字符號自動映射到選定的I/Q星座中，并通過所選脈沖成形濾波器將結果傳遞給所選脈沖成形濾波器，以產生在125 MHz實時更新的最終波形。然后使用標準IQ調制技術將該基帶信號調制到RF載波上。

數字通信協議(GSM、GSM EDGE、W-CDMA、APCO-25、DECT、NADC、PDC和TETRA)迅速將信號發生器配置為正確的調制類型、符號數據速率、TDMA占空比和數字波形濾波器。預置協議還配置后面板TDMA、幀啟動和符號時鐘數字輸出.基帶發生器可以為這些協議配置，而無需使用外部計算機或第三方軟件。

實時計算I/Q波形。符號被映射到星座，數字濾波和向上采樣到125個MSPs，通過雙14位DACS驅動I/Q調制器。符號可以是固定的模式，來自內部源的PRBS數據，也可以來自下載的高達16 Mbit的用戶列表。

用戶可以修改星座映射。數字濾波器包括凸起余弦、根升余弦、高斯、矩形、線性、正弦和用戶定義的FIR.

外部IQ調制

后面板BNC I/Q調制輸入和輸出通過外部源允許任意矢量調制。該外部信號路徑支持最大400 MHz的射頻帶寬，其全尺度范圍為±0.5V，輸入阻抗為50Ω。

功率與頻率

所有TSG4100A系列型號都有級聯級放大器和數字衰減器來驅動射頻輸出。在156個數字控制步驟中，五個級的增益可達+25 dB，衰減可達-130 dB。在工廠校準過程中，在156個衰減器步驟中，每個衰減器步驟的輸出功率被測量為每倍頻程32個頻率，以填充一個存儲矩陣，其中約有40000個元件。當設置到特定頻率和功率時，該儀器在這些矩陣元素之間進行插值，以確定最佳衰減器設置。模擬衰減器用于提供矩陣元素之間的0.01dB分辨率，并補償殘余熱效應。

OCXO時基

這些儀器提供了一個溫控晶體振蕩器(OCXO)的時間基礎.時基在恒溫控制的烤箱中使用第三次超音應力補償?shù)?0兆赫諧振器.時基提供非常低的相位噪聲和非常低的老化.

簡易遠程通信

RS-232、LAN和GPIB接口支持遠程操作.所有儀器功能都可以在任何接口上進行控制和讀取。多達九種儀器配置可以保存在非易失性存儲器中.

規格

除另有說明外，所有規格均有保證。除另有說明外，所有規格均適用于所有型號。

頻率

• BNC輸出，所有型號

• 直流至62.5兆赫

• n型輸出

•


• TSG4102A

• 950千赫至2.0千兆赫

• TSG4104A

• 950千赫至4.0千兆赫

• TSG4106A

• 950千赫至6.0千兆赫

• 頻率分辨率

• 1μHz在任何頻率

• 切換速度

• <8?ms (to within 1?ppm)

• 頻率誤差

• <(10–18

  +時基誤差)×fc

• 頻率穩定性

• 1?× 10–11

  (1s Allan方差)

前面板BNC輸出

• 頻率范圍

• 直流至62.5兆赫

• 振幅

• 1.00 V

  RMS

  調至0.001 V

  RMS

  (-47 dBm至+14.96 dBm)

• 偏移量

• ±1.5 VDC

• 偏移分辨率

• 5 MV

• 最大偏移

• 1.817 V(振幅+偏移)

• 振幅分辨率

• <1?%

• 振幅精度

• ±0.7分貝

• 諧波，典型的

• <–40?dBc

• 虛假的、典型的

• <–65?dBc

• 輸出耦合

• DC，50Ω±2%

• 阻抗

• 50Ω

• 反向保護

• ±5 VDC

• VSWR，典型

• < 1.6?:1?

前面板N型輸出

• 功率輸出

•


• TSG4102A

• +16.5 dBm至-110 dBm

• TSG4104A

• +16.5 dBm至-110 dBm(<3 GHz)

• TSG4106A

• +16.5 dBm至-110 dBm(<4 GHz)

  +10 dBm至-110 dBm(4-6 GHz)

• 電壓輸出

•


• TSG4102A

• 1.5 V

  RMS

  至0.7V

  RMS

• TSG4104A

• 1.5 V

  RMS

  至0.7μV

  RMS

  (<3 GHz)

• TSG4106A

• 1.5 V

  RMS

  至0.7μV

  RMS

  (<4 GHz)

• 振幅分辨率

• 0.01 dBm

• 振幅精度

•


• 連續波，50Ω負載(分貝，典型)

• Cw，18°C至28°C	>10 dBm	10至30 dBm	-30至-60 dBm	-60至-100 dBm	<-100?dBm
  10兆赫至0.1千兆赫	±0.2	±0.25	±0.35	±0.45	±0.6
  0.1千兆赫至2千兆赫	±0.15	±0.15	±0.25	±0.35	±0.6
  2 GHz至4 GHz	±0.3	±0.2	±0.35	±0.6	±0.8
  4 GHz至6 GHz	納	±0.3	±0.4	±0.75	±1.25

•


•


• 連續波，50Ω負載(分貝，最大)

• 級別范圍：	+5至-30 dBm(最大)		+5至-30 dBm(典型)
  溫度：	18°C至28°C	5°C至40°C	5°C至40°C
  10兆赫至0.1千兆赫	±0.6	±1.0	±0.7
  0.1千兆赫至2千兆赫	±0.6	±1.0	±0.6
  2 GHz至4 GHz	±0.6	±1.0	±0.7
  4 GHz至6 GHz	±1	±1.5	±0.9

• 阻抗

• 50Ω

• 輸出耦合

• AC，50Ω

• VSWR，典型

• <1.5?(2?MHz to 2?GHz)

  <1.8?(2?GHz to 6?GHz)

• 反向保護

• 30 VDC，+25 dBm

• IQ調制輸出電平精度

• 輸出振幅為-5 dBm。

  溫度：	18°C至28°C		5°C至40°C
  財務委員會：	典型(分貝)	最大(分貝)	典型(分貝)
  <2?GHz	±0.1	±0.4	±0.4
  2 GHz至4 GHz	±0.2	±0.6	±0.4
  4 GHz至6 GHz	±0.4	±0.8	±0.7

射頻輸出的光譜純度

• 次諧波

• 無

• 諧波，最大的

• 輸出電平<0 dBm，1 GHz連續信號

• TSG4102A和TSG4104A

• < -38?dBc

• TSG4106A

• < -30?dBc

• 典型諧波(輸出電平<0 dBm)

• < -35?dBc, CW , Fc < 2?GHz

• 假的(典型的)

• 輸出電平-10 dBm，CW

• < -68?dBc

• 從950千赫的載波到1千兆赫的大于10千赫

• < -60?dBc

• >10 kHz從1 GHz到2 GHz的載波

• < -55?dBc

• >10 kHz從2 GHz到4 GHz的載波

• < -55?dBc

• >10 kHz從4 GHz到6 GHz的載波

• 殘余調頻，典型

• 1Hz均方根(300 Hz至3 kHz帶寬)

• 殘余AM，典型

• 0.006%均方根(300 Hz至3 kHz帶寬)

• SSB相位噪聲

• 輸出電平在18°C到28°C時為+5 dBm。

  載體	偏離載波，典型(DBC/Hz)
  	1千赫	10千赫	20千赫	1兆赫
  1 GHz	-102?	-110?	-113?	-124?
  2 GHz	-96?	-104?	-107?	-118?
  3 GHz	-93?	-102?	-105?	-120?
  6 GHz	-87?	-96?	-99?	-114?

• 1 GHz載流子處的單邊帶相位噪聲，最大(輸出電平+5 dBm，5℃到40℃)

•


• 1 kHz偏移量

• -95 DBC/Hz

• 10 kHz偏移量

• -106 DBC/Hz

• 20 kHz偏移量

• -107 DBC/Hz

• 1 MHz偏移量

• -120 DBC/Hz

• 2 GHz偏移

• -118 DBC/Hz

• >3 GHz偏移

• -120 DBC/Hz

•


•


•


•










  ?









  ?

  ?

相位設置(前面板輸出)

• 最大相位步長

• ±360°

• 相位分辨率

• 0.01(DC至100 MHz)

  0.1(100兆赫至1千兆赫)

  1.0(1 GHz至6 GHz)

OCXO時基(選項M00或選項E1)

• 振蕩器型

• 烘箱控制，3號OT，sc-切割晶體

• 校準時的初始精度(20分鐘熱身，18℃至28℃)

• <±0.02?ppm

• 溫度漂移(0 C至40 C)

• <±0.003?ppm

• 老化

• <±0.05?ppm/year

VCXO時基(選項M01)

• 校準時的初始精度(20分鐘熱身，18℃至28℃)

• <±0.5?ppm

• 溫度漂移(0 C至40 C)

• <±5.0?ppm

• 老化

• <±3.0?ppm/year

時基輸入

• 頻率

• 10 MHz，±2 ppm

• 振幅

• 0.5伏

  P-P

  調至4V

  P-P

  (-2 dBm至+16 dBm)

• 輸入阻抗

• 50Ω，AC耦合

時基輸出

• 頻率

• 10 MHz，正弦

• 來源

• 50Ω，直流變壓器耦合

• 振幅

• >7.5dBm

內調制源

• 波形

• 正弦波，斜坡，鋸子，方波，脈沖，噪聲

• 正弦THD

• -74 DBC(一般為20 kHz)

• 斜坡線性

• <0.05?% (1?kHz)

• 率

•


• TSG4102A和TSG4104A

• 1μHz至500 kHz：<62.5 MHz CF

  1μHz至50 kHz：≥62.5 MHz

• TSG4106A

• 1μHz至500 kHz：<93.75MHz CF

  1μHz至50 kHz：≥93.75MHz

• 速率分辨率

• 1μHz

• 速率誤差

• 1:231

  +時基誤差

• 噪聲函數

• 高斯白噪聲(RMS=dev/5)

• 噪聲帶寬

• 1μHz

• 脈沖發生器周期

• 1μs到10 s

• 脈沖發生器寬度

• 100毫秒至9999.9999毫秒

• 脈沖定時分辨率

• 5 ns

• 脈沖噪聲函數

• 長度2

  N

  -1 rbs 5≤N≤32，位周期100 ns至10 S

模擬調制輸出

• 連接器類型

• BNC(后面板)

• 阻抗

• 50Ω

• 功能

• AM，F(xiàn)M，ΦM，脈沖

• 標度因子

• ±1V表示±全偏差

• 脈沖/空白

• 低=0伏

  HI=3.3 V

外部模擬調制輸入

• 連接器類型

• BNC(后面板)

• 阻抗

• 100 kΩ

• 功能

• AM，F(xiàn)M，ΦM，脈沖

• 標度因子

• ±1V表示±全偏差

• 脈沖/空白

• 低=0伏

  HI=3.3 V

• 輸入耦合

• 直流或4赫茲高通

• 脈沖閾值

• +1 VDC

• 輸入偏移量

• < 500?μV

調幅

• 范圍

• 0至100%(下降幅度在+7 dBm以上)

• 分辨力

• 0.1%

• 調制源

• 內部或外部

• 調制失真，典型的

•


• BNC輸出

• <1?% (fc < 62.5?MHz, fm = 1?kHz)

• n型輸出

• <3 fc="">62.5?MHz, fm = 1?kHz)

• 調制帶寬(外部)

• >100千赫

調頻

• 最小頻率偏差

• 0.01赫茲

• 最大頻率偏差

•


• TSG4102A和TSG4104A

• 較小的FC和64 MHz-FC。以0至62.5兆赫為單位

  頻率范圍	最大偏差
  62.5MHz	1兆赫
  126.5625 MHz	2兆赫
  253.1250 MHz	4兆赫
  506.25 MHz	8兆赫
  1.0125 GHz	16 MHz
  2.025 GHz	32兆赫

• TSG4106A

• 較小的FC和96 MHz-FC。0至93.75兆赫

  頻率范圍	最大偏差
  93.75MHz	1兆赫
  189.84375 MHz	2兆赫
  379.6875 MHz	4兆赫
  759.375 MHz	8兆赫
  1.51875 GHz	16 MHz
  3.0375 GHz	32兆赫

• 偏差分辨率

• 0.1赫茲

• 偏差精度，典型的

•


• TSG4102A和TSG4104A

• < 0.1% of selected deviation + 5?Hz (fc < 62.5?MHz)

  < 2% of selected deviation + 20?Hz (fc > 62.5?MHz)

• TSG4106A

• < 0.1% of selected deviation + 5?Hz (fc < 93.75?MHz)

  < 2% of selected deviation + 20?Hz (fc > 93.75?MHz)

• 調制源

• 內部或外部

• 調制失真，典型的

• < -60?dB (fc=100?MHz, fm=1?KHz, fd= 3?KHz)

• 外部調頻載波偏移，典型

• < ±0.001?X FM deviation

• 調制帶寬，典型的

•


• TSG4102A和TSG4104A

• 500千赫(FC<62.5 MHz)

  100千赫(FC>62.5 MHz)

• TSG4106A

• 500千赫(FC<93.75MHz)

  100 kHz(FC>93.75 MHz)

相位調制

• 偏差

• 0至360

• 偏離分辨率，典型的

• 0.01(DC至100 MHz)

  0.1(100兆赫至1千兆赫)

  1(1 GHz及以上)

• 偏差精度，典型的

•


• TSG4102A和TSG4104A

• 2%(FC<62.5 MHz)

  ?

  3%(FC>62.5 MHz)

• TSG4106A

• 2%(FC<93.75MHz)

  3%(FC>93.75 MHz)

• 調制源

• 內部或外部

• 調制失真，典型的

• < -60?dB (fc = 100?MHz, fm =1?kHz, ΦD = 50o)

• 調制帶寬，典型的

•


• TSG4102A和TSG4104A

• 500千赫(FC<62.5 MHz)

  100千赫(FC>62.5 MHz)

• TSG4106A

• 500千赫(FC<93.75MHz)

  100 kHz(FC>93.75 MHz)

脈沖調制

• 脈沖模式

• 邏輯高開關射頻輸出

• 開斷比，典型的

•


• BNC輸出

• >70分貝

• N型輸出

• >57分貝(FC<1.0 GHz)

  >40 dB(1.0 GHz≤FC<4.0 GHz)

  >35 dB(4.0 GHz≤FC<6.0GHz)

• 脈沖穿透，典型

• 10%的載波，每次20 ns

• 開關延時

• 60 ns

• 射頻升降時間，典型

• 20 ns

• 調制源

• 內外脈沖

接口連接器

• USB

• USB2.0，主機

• 以太網(LAN)

• 10/100 Base-T.TCP/IP和DHCP默認值

• GPIB

• IEEE488.2

• RS-232

• 4800至115，200波特，RTS/CTS流量

外部I/Q調制(選項EIQ)

• 載波頻率范圍

• 400 MHz至2.0 GHz(TSG4102A)

  400兆赫至4.0千兆赫(TSG4104 A)

  400 MHz至6.0 GHz(TSG4106A)

• I/Q輸入(后面板)

• 50Ω，±0.5V

• I/Q全尺寸輸入

• (我

  2

  +q

  2)1/2

  =0.5伏

• 調制帶寬

• 最大400 MHz射頻帶寬

• I或Q輸入偏移量

• <500?μV

• 載波抑制

• FC≤3 GHz的>-45 dbc

  >-40 dbc為3 GHz

  >-35 dbc(FC>5 GHz)

• I和Q基帶調制帶寬(來自FC的3dB)

• >200 MHz(FC<2.5 rf="" bw="">400 MHz)

  >150 MHz(FC>2.5 GHz，RF BW>300 MHz)

雙基帶發生器(選項VM 00)

• 通道

• 2(i和q)

• DAC數據格式

• 雙14位，125 ms/s

• 重構濾波器

• 10 MHz，三階貝塞爾LPF

• 任意符號存儲器

• 最多16 Mbit

• 符號率

• 1赫茲至6兆赫(1μ赫茲分辨率)

• 符號長度

• 1至9位(映射到星座)

• 符號映射

• 默認或用戶定義的星座

• 符號源(用戶定義的符號、內置的PRBS生成器或可設置的模式生成器)

•


• PRBS長度

• 2N-1(5

  9

  (符號)

• 模式發生器

• 16位

• 數字濾波

•


• 過濾類型

• 凸起余弦，根凸起余弦，高斯，矩形，線性，正弦，線性化高斯，C4FM，定制FIR

• 濾波長度

• 24個符號

• 噪聲損傷

•


• 加性噪聲

• 白色的，高斯的

• 水平

• -70 DBC至-10 DBC

基本矢量調制格式(選項VM 00)

• 逐位格式

• 星座	1位	2位	3位	4位	5位	6位	8位
  問	2 ASK	4ASK	8ASK	16ASK
  FSK	BFSK	4 FSK	8 FSK	16 FSK
  PSK	BPSK	QPSK	8 PSK	16 PSK
  QAM	N/a	4 QAM	N/a	16 QAM	32 QAM	64 QAM	256 QAM
  CPM	bcpM	4 CPM	8 CPM	16 CPM
  VSB	N/a	N/a	8VSB	16 VSB

• 其他

• OQPSK，DQPSK，π/4 DQPSK，3π/8 PSK

數字調制應用(典型)

• 數字調制應用選項

• 期權	應用
  VM 01	GSM
  VM 02	GSM邊緣
  VM 03	W-CDMA
  VM 04	APCO-25期
  VM 05	DECT
  VM 06	NADC
  VM 07	PDC
  VM 08	四分
  VM 10	音頻剪輯(模擬調幅和調頻)

  選項VM 01 GSM，(GMSK，270.833 KS/s，935 MHz，0 dBm)，均方根EVM：0.6%









  ?

  ?

  選項VM 02 GSM-EDGE，(3π/8 8 PSK，270.833 kS/s，935 MHz，0 dBm)，均方根EVM：0.30%









  ?

  ?

  選項VM03 W-CDMA，(QPSK，3.840 Mcps，2.1425GHz，0dBm)，RMS EVM：1.7%









  ?









  ?

  選項VM03 W-CDMA(QPSK，3.840 Mcps，1.85 GHz，0dBm)，RMS EVM：1.7%

















  ?

  選項VM04 APCO-25，(4 FSK-C4FM，4.8 KS/s，850 MHz，0 dBm)，F(xiàn)req誤差：0.5%









  ?

  ?

  選項VM05DECT，(2 FSK 1.152 Mbps，1.925 GHz，0 dBm)，RMS FSK ERR：1.5%









  ?

  ?

  選項VM06 NADC，(π/4 DQPSK，24.3 KS/s，875 MHz，0 dBm)，均方根EVM：0.3%









  ?

  ?

  選項VM07 PDC，(π/4 DQPSK，21 KS/s，800 MHz，0 dBm)，均方根EVM：0.6%









  ?

  ?

  選項VM08 TETRA，(π/4 DQPSK，18 KS/s，420 MHz，0 dBm)，均方根EVM：0.7%









  ?

  ?

  32 QAM，(6 MS/s，5.8 GHz，根提升余弦濾波器，0 dBm)，均方根EVM：1.6%









  ?

  ?

  256 QAM，(6 MS/s，2.45 GHz，根提升余弦濾波器，0 dBm)，均方根EVM：1.1%









  ?

TSG4100A-ATT選項

• 標稱阻抗

• 50Ω

• 標稱衰減

• 30分貝

• 頻率范圍

• 直流至6 GHz

• 衰減偏差

• ±0.75 dB(直流至6 GHz)

• 最大駐波比

• 1.15(DC至4 GHz)

  1.2(4千兆赫至6千兆赫)

• 功率額定值

• 5瓦平均功率可達25?C環境溫度，在125?環境溫度下線性降至1瓦。

• 重量

• 0.052公斤

• 操作溫度

• -65°C至125°C

• 遵從性

• 2011/65/EU(RoHS)合規

后面板標志

• 類型

• 符號時鐘數據幀tdma和用戶定義的

• 振幅

• 0.5至4V

  聚丙烯

  (-2 dBm至+16 dBm)

• 輸出阻抗

• 50Ω，AC耦合

物理特性

• 維數

•


• 高度

• 114毫米(4.5英寸)

• 寬度

• 216毫米(8.5英寸)

• 深度

• 347毫米(13.7英寸)

• 重量

• 5.4公斤(12磅)

操作特性

• 溫度

•


• 操作

• +5°C至+40°C

• 非經營性

• -20°C至+60°C

• 濕度

• 操作	非經營性
  5%至95%相對濕度(%RH)在+30℃以下	在+30℃時相對濕度為5%至95%
  5%至45%RH以上+30°C至+40°C，不凝結	5%至45%RH以上+30°C至+40°C，不凝結

• 高度

•


• 操作

• 高達3，000米

• 非經營性

• 高達12，000米

• 線路功率

• <90?W, 90?to 264?VAC, 47?to 63?Hz with PFC

• 振動與沖擊

•


• 隨機振動

• 操作	非經營性
  0.27 GRMS，5 500 Hz，每軸10分鐘，3軸(選項M01共計30分鐘)	2.28 GRMS，5 500 Hz，每軸10分鐘，3軸(選項M01共計30分鐘)
  0.22 GRMS，5 500 Hz，每軸10分鐘，3軸(M00或E1選項共計30分鐘)	2.13 GRMS，5 500 Hz，每軸10分鐘，3軸(M00或E1選項共計30分鐘)

• 機械沖擊

• 非經營性
  半正弦機械沖擊，50克峰值振幅，11毫秒持續時間，每個軸的每個方向下降3次(選項M01共18次)
  半正弦機械沖擊，30克峰值，11毫秒持續時間，每個軸的每個方向下降3次(備選方案m00或e1共18次)。

監管信息

• 歐共體合格聲明-EMC

•


• EMC指令2004/108/EC

• EN 61326-1

• 輻射和傳導排放

• A類

• 澳大利亞/新西蘭

• 1992年“澳大利亞無線電通信法”

• 韓國

• KCC

• 安全

•


• 第三方認證標準

• UL 61010；CSA C22.2 No.61010-1

• 歐共體合格聲明-低電壓

• 第2006/95/EC號低壓指令；EN61010-1

• 安全認證法規

• 設備類型：	測試與測量
  安全等級：	第1類-接地產品
  污染程度：	2(如IEC 61010-1所界定)
  只供室內使用。

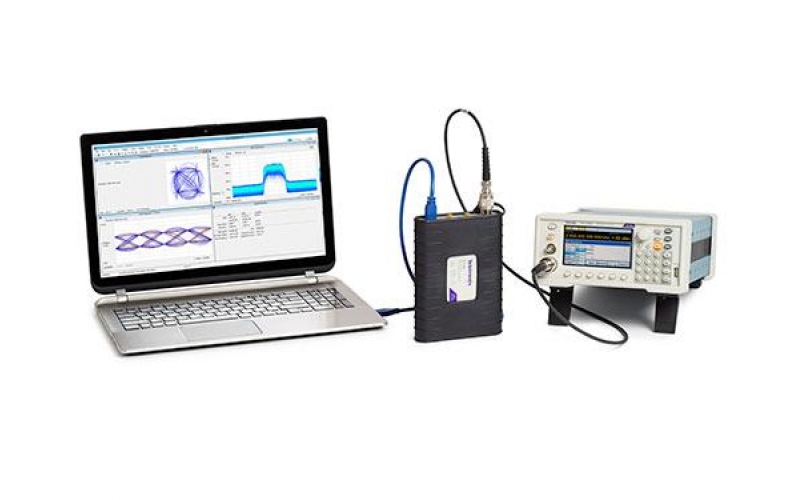

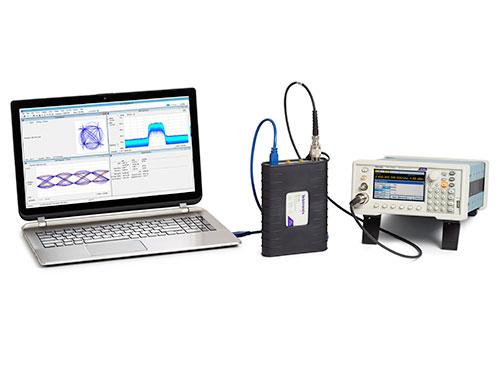

泰克TSG4100A 射頻矢量信號發生器
