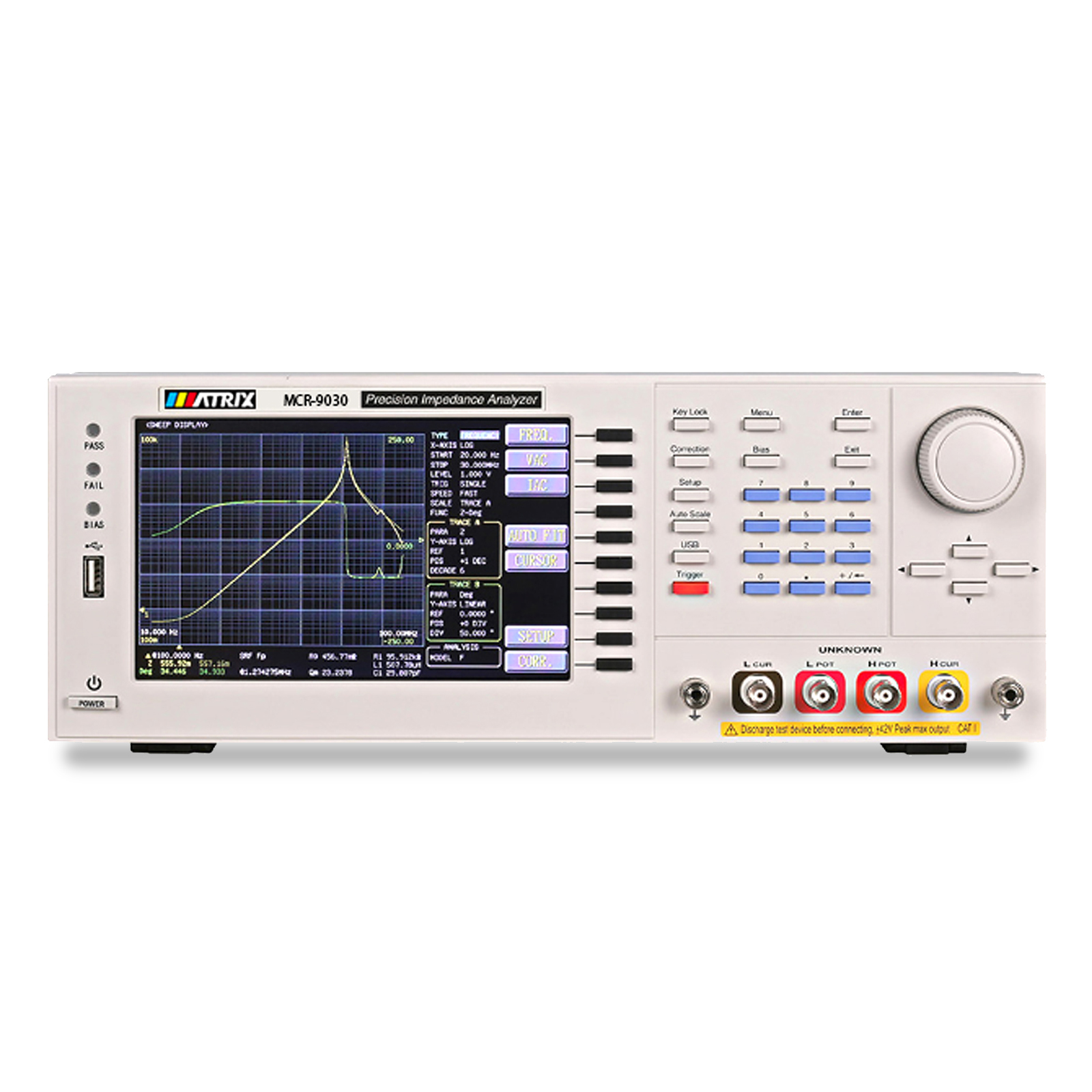

麥創Matrix MCR-9000系列精密高頻電橋
MCR-9000精密型 LCR 測試儀，提供 6 種頻率選項(10 Hz 至1/3/5/10/20/30 MHz)，可以進行交流信號的LCR測試，測試頻率和測試級別可進行連續變化的階段測量?？稍诓煌瑴y試、模式條件下、進行高速地連續測試。提供輸出阻抗25?/100?可切換，ALC補償，多步測試;BIN 分類及比較器功能在自動元件生產時進行良品與不良品分類。并配備RS-232、GPIB、Handler、LAN、USB Host/Device 接口。
| 測試頻率 | MCR-9005 | 10Hz-5MHZ | ||
| MCR-9010 | 10Hz-10MHz | |||
| MCR-9020 | 10Hz-20MHz | |||
| MCR-9030 | 10Hz-30MHz | |||
| 最小分辨率 | 100MHz, 6位數頻率輸入 | |||
| 準確度 | 7ppm±100MHz | |||
| 基本測量準確度 | ±0.08% | |||
| AC 測量 | 測試信號電壓范圍 | 10mV-2Vrms | ||
| 電壓最小分辨率 | 1mV | |||
| 電壓準確度 | ALC OFF: 10%*設定電壓±2mV ALC ON: 6%*設定電壓±2mV | |||
| 測試信號電流范圍 | 200μA-20mArms | |||
| 電流最小分辨率 | 10μA | |||
| 電流準確度 | ALC OFF: 10%*設定電流±2mA ALC ON: 6%*設定電流±2mA | |||
| 測量時間 | ＜3mS | |||
| 輸出阻抗 | 可切換25Ω，200Ω | |||
| 測試參數 | |Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串并聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、 Vdc-Idc(直流電壓電流)、ESR(等效串聯電阻)、ε (相對介電系數)、μr (相對導磁系數) | |||
| 測量模式 | Meter模式，多步列表，圖形掃描 | |||
| 校準功能 | 開路，短路，負載 | |||
| 等效電路 | 串聯，并聯 | |||
| 等效模型分析（選購） | 三元件（四種模型），四元件（三種模型） | |||
| 多部列表測試 | 15個測試步驟 | |||
| 內建直流偏置電壓 | -12到+12V，100Hz到30MHz | |||
| PC LINK/CPK報表環境 | 選購 | |||
| 內部存儲 | 100組LCR電表設定文件，50組多部測試設定（每組15個測試步驟） | |||
| 外部USB存儲 | LCR電表設定文件，BMP圖像，多步測試設定文件，掃圖畫面及資料 | |||
| 接口 | I/O接口 | HANDLER | ||
| 串行通訊接口 | USB,RS232,LAN | |||
| 并行通訊接口 | GPIB | |||
| 顯示屏 | 7.0英寸 TFT，800*480彩色屏幕 | |||
| 操作環境 | 溫度：10°C~40°C，濕度≤80%RH | |||
| 電源要求 | 輸入電壓：90-264V AC, 頻率：47-60Hz | |||
| 功耗 | 低功耗設計：最大30W | |||
| 體積（W*H*D） | 359*147*343mm | |||
| 重量 | 3.95kg | |||
| Parameters Measurement Ranges | |
| |Z| | 0.000 mΩ - 9999.99 MΩ |
| R, X | ± 0.000 mΩ - 9999.99 MΩ |
| |Y| | 0.00000 uS - 999.999 kS |
| G, B | ± 0.00000 uS - 999.999 kS |
| θRAD | ± 0.00000 - 3.14159 |
| θDEG | ± 0.000° - 180.000° |
| Cs, Cp | ± 0.00000 pF - 9999.99 F |
| Ls, Lp | ± 0.00 nH - 9999.99 kH |
| D | 0.00000 - 9999.99 |
| Q | 0.00 - 9999.99 |
| Δ | ± 0.00% - 9999.99% |
| Rdc | 0.00 mΩ - 99.9999 MΩ |
| εr' εr'' | 0 - 100000 |
| μr' μr'" | 0 - 100000 |
