無可比擬的性能、通用性、直觀的操作和經濟性使AFG3000C系列函數、任意波形和脈沖發生器成為業內最實用的儀器。

主要性能指標

• 10?MHz, 25?MHz, 50?MHz, 100?MHz, 150?MHz或240 MHz正弦波形

• 14?bits, 250?MS/s, 1?GS/s或2 GS/s 任意波形

• 幅度高達20 Vp-p?至50 Ω負載

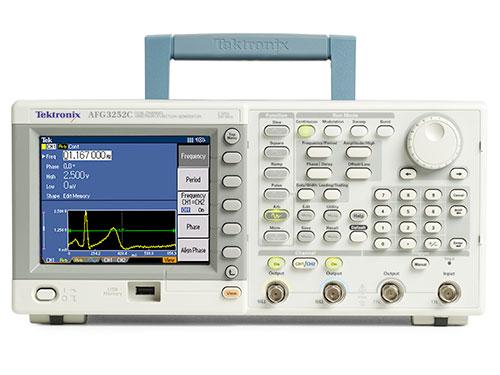

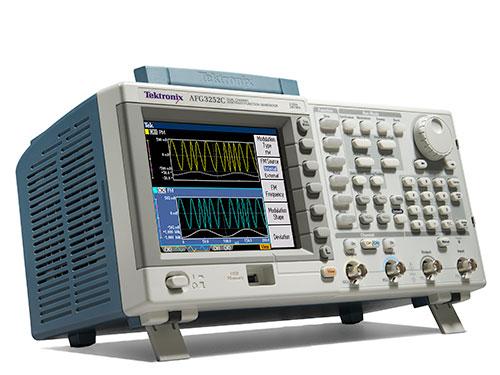

泰克AFG3000C系列任意波形/函數發生器

主要特點

• 5.6英寸顯示器，為設置和波形形狀樹立全面的信心

• 多語言和直觀操作，節約設置時間

• 脈沖波形，支持可變邊沿時間

• AM, FM, PM, FSK, PWM

• 掃描和突發

• 雙通道型號節約了成本和工作臺空間

• 前面板上USB連接器，用來在存儲設備上存儲波形

• USB、GPIB和LAN

• LabVIEW和LabWindows/IVI-C驅動程序

應用

• 電子測試和設計

• 傳感器仿真

• 功能測試

• 教育和培訓

杰出的性能和通用性

用戶可以選擇12種不同的標準波形?？梢砸愿卟蓸勇噬砷L(zhǎng)達128K的任意波形。在脈沖波形上可以獨立設置前沿時間和后沿時間。外部信號可以連接并增加到輸出信號中。雙通道模式，可以生成兩個完全相同或完全不同的信號。所有儀器都具有高度穩定的時基，每個漂移僅±1?ppm。

直觀的用戶界面，一目了然地顯示更多信息

所有型號配備彩色TFT LCD屏幕，一目了然地顯示所有相關波形參數和圖形波形。這為信號設置提供了全面的信心，讓您把重點放在手邊的任務上。快捷鍵可以直接進入常用功能和參數。菜單結構清晰，可以方便地選擇其他功能。這縮短了學習及重新學習怎樣使用儀器所需的時間。感觀與世界上最流行的TDS3000示波器一模一樣。

標配ArbExpress?軟件，可以輕松創建波形

通過這種PC軟件，可以從任何泰克示波器中無縫導入波形，也可以使用標準函數、公式編輯器和波形數學運算定義波形。

規格?1

除另行說明外，所有技術規格均受保證。除另行說明外，所有技術規范適用于所有型號。

1不保證既定典型值。但是，80% 或以上的制造設備將按室溫（大約 25?°C）指示的電平運行。

型號概述

• 正弦波

•


• ??頻率范圍

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?μHz ~ 10?MHz	1?μHz ~ 25?MHz	1?μHz ~ 50?MHz

• 突發模式下正弦波

• 1?μHz ~ 5?MHz

  1?μHz ~ 12.5?MHz

  1?μHz ~ 25?MHz

• 有效最大頻率輸出

• 10?MHz

  25?MHz

  50?MHz

• 幅度平坦度(1?Vp-p)

• ≥5?MHz ~ 10?MHz:±0.3?dB

  ≥5?MHz ~ 20?MHz:±0.3?dB? ≥20?MHz ~ 25?MHz:±0.5?dB

  ≥5?MHz ~ 45?MHz:±0.3?dB? ≥45?MHz ~ 50?MHz:±0.5?dB

• 幅度平坦度 (1?Vp-p), 典型值

• ≥5?MHz ~ 10?MHz:±0.2?dB

  ≥5?MHz ~ 25?MHz:±0.02?dB

  ≥5?MHz ~ 50?MHz:±0.02?dB

• 諧波失真 (1?Vp-p)

• 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 10?MHz:

  10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 10?MHz:≥10?MHz ~ 25?MHz:

  10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 50?MHz:

• 諧波失真 (1?Vp-p), 典型值

• 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 10?MHz:

  10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 25?MHz:

  10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 50?MHz:

• THD

• ≤0.2% (p-p

• 雜散信號(1?Vp-p)

• 10?Hz ~ 1?MHz：≥1?MHz ~ 10?MHz:

  10?Hz ~ 1?MHz：≥1?MHz ~ 25?MHz:

  10?Hz ~ 1?MHz：≥1?MHz ~ 50?MHz:

• 雜散信號(1?Vp-p), 典型值

• 10?Hz ~ 1?MHz：≥1?MHz ~ 10?MHz:

  10?Hz ~ 1?MHz：≥1?MHz ~ 25?MHz:

  10?Hz ~ 1?MHz：≥1?MHz ~ 50?MHz:

• 相位噪聲, 典型值

• p-p

  p-p

• 殘余時鐘噪聲

• -63?dBm

  -63?dBm

  -63?dBm

• 方波

•


• ??頻率范圍

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?μHz ~ 5?MHz	1?μHz ~ 25?MHz	1?μHz ~ 40?MHz

• 上升/下降時間

• ≤50?ns

  ≤9?ns

  ≤7?ns

• 抖動(RMS)

• 500?ps

  500?ps

  300?ps

• 抖動(RMS), 典型值

• 鋸齒波波

•


• ??頻率范圍

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?μHz ~ 100?kHz	1?μHz ~ 500?kHz	1?μHz ~ 800?kHz

• 線性度, 典型值

• ≤0.2%的峰值輸出

  ≤0.1%的峰值輸出

  ≤0.1%的峰值輸出

• 對稱性

• 0% 到 100.0%

• 脈沖波

•


• ??頻率范圍

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?mHz 到 5?MHz	1?mHz 到 25?MHz	1?mHz 到 40?MHz

• 脈沖寬度

• 80.00?ns 至 999.99?s

  16?ns 至 999.99?s

  12?ns 至 999.99?s

• 分辨率

• 10?ps或5位

• 脈沖占空比

• 0.001% 至 99.999% (適用于脈沖寬度限制)

• 邊沿跳變時間

• 50?ns 至 625?s

  9?ns 至 625?s

  7?ns 至 625?s

• 分辨率

• 10?ps或4位

• 前沿延遲：范圍

• (連續模式): 0?ps到周期? (已觸發/選通突發模式): 0?ps到周期 - [脈沖寬度 + 0.8?* (前沿時間 + 后沿時間)]

• 前沿延遲：分辨率

• 10?ps或8位

• 過沖, 典型值

• 抖動(RMS)

• 500?ps

  500?ps

  300?ps

• 抖動(RMS), 典型值

• 其他波形

•


• 噪聲帶寬(-3?dB)

• 10?MHz

  25?MHz

  50?MHz

• 噪聲類型:

• 白高斯

• 內部噪聲附加

• 在激活時， 輸出信號幅度下降到50%

• 電平

• 0.0% ~ 50%的幅度 (Vp-p)設置值

• 分辨率

• 1%

• DC (至50 Ω)

• -10?V 到 +10?V

  -5?V 到 +5?V

  -5?V 到 +5?V

• ??頻率范圍

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?μHz ~ 100?kHz	1?μHz ~ 500?kHz	1?μHz ~ 800?kHz

• 任意波形

•


• 突發模式下任意波形

• 1?mHz 到 2.5?MHz

  1?mHz 到 6.25?MHz

  1?mHz 到 12.5?MHz

• 有效模擬帶寬(-3?dB)

• 8?MHz

  70?MHz

• 非易失性存儲器

• 4波形

• 內存: 采樣率 (1K=1024點)

• 2?~ 128?K:250?MS/s

  2?~ 128?K:250?MS/s

  2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s

• 垂直分辨率

• 14?位

• 上升/下降時間

• ≤80?ns

  ≤14?ns

  ≤10?ns

• 抖動(RMS)

• 4?ns

  4?ns

  1?ns @ 1?GS/s 4?ns @ 250?MS/s

• ??頻率范圍

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?mHz 到 5?MHz	1?mHz 到 12.5?MHz	1?mHz 到 25?MHz

• 幅度

•


• ??范圍, 50?Ω負載

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  20?mVp-p?至 20Vp-p	10?mVp-p?至 10Vp-p	10?mVp-p?至 10Vp-p

• 范圍(開路或高阻抗)

• 40?mVp-p?至 40Vp-p

  20?mVp-p?至 20Vp-p

  20?mVp-p?至 20Vp-p

• 精度

• ±(2%的設置值 +2?mV)? (1?kHz正弦波, 0?V偏置, >20?mVp-p?幅度)

  ±(1%的設置值 +1?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度)

• 精度（典型值）

• ±(1%的設置值 +5?mV)? (1?kHz正弦波, 0?V偏置, >20?mVp-p?幅度)

  ±(0.5%的設置值 +0.5?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度)

• 分辨率

• 0.1?mVp-p, 0.1?mVRMS, 1?mV, 0.1?dBm或4位

• 單位

• Vp-p, VRMS, dBm (僅正弦波)和伏特(高/低設置)

• 輸出阻抗

• 50?Ω

• 負載阻抗設置

• 可以選擇： 50?Ω, 1?Ω ~ 10.0?kΩ, 高阻抗 (根據選擇的負載阻抗調整顯示的幅度)

• 隔離

• 42?Vpk?最大值到地

• 短路保護

• 信號輸出可以抵抗浮動接地永久短路

• 外部電壓保護

• 為防止信號輸出受到外部電壓影響，可以使用熔絲適配器013-0345-xx

• 直流偏置

•


• ??范圍(50?Ω負載)

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  ±(10?Vpk?- 幅度p-p?÷ 2)	±(5?Vpk?- 幅度p-p?÷ 2)	±(5?Vpk?- 幅度p-p?÷ 2)

• 范圍(開路或高阻抗)

• ±(20?Vpk?- 幅度p-p?÷ 2)

  ±(10?Vpk?- 幅度p-p?÷ 2)

  ±(10?Vpk?- 幅度p-p?÷ 2)

• 精度

• ±(2% 的 |設置值| + 10?mV + 1% 的幅度 (Vp-p?))

  ±(1% 的 |設置值| + 5?mV + 0.5%的幅度 (Vp-p))

• 分辨率

• 1?mV

整體特點(AFG3100和AFG3200系列)

• 正弦波

•


• 頻率范圍

• AFG3101C，AFG3102C	AFG3151C，AFG3152C	AFG3251C，AFG3252C
  1?μHz 至 100?MHz	1?μHz 至 150?MHz	1?μHz 至 240?MHz

• 突發模式下的正弦波

• 1?μHz 至 50?MHz

  1?μHz 至 75?MHz

  1?μHz 至 120?MHz

• 有效最大頻率輸出

• 100?MHz

  150?MHz

  240?MHz

• 幅度平坦度(1?Vp-p)

• ≥5?MHz 至 25?MHz：±0.3?dB? ≥25?MHz 至 100?MHz：±0.5?dB

  ≥5?MHz 至 ≥25?MHz 至 ≤150?MHz：±0.5?dB

  ≥5?MHz 至 25?MHz：±0.3?dB? ≥25?MHz 至 100?MHz：±0.5?dB? ≥100?MHz 至 200?MHz：±1.0?dB? ≥200?MHz 至 240?MHz：±2.0?dB

• 幅度平坦度 (1?Vp-p)，典型值

• ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 100?MHz：±0.03?dB

  >5?MHz：±0.04?dB? ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 150?MHz：±0.03?dB

  ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 100?MHz：±0.02?dB? ≥100?MHz 至 200?MHz：±0.03?dB? ≥200?MHz 至 240?MHz：±0.04?dB

• 諧波失真 (1?Vp-p)

• 10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 100?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 ≤150?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 ≥25?MHz 至 240?MHz：

• 諧波失真 (1?Vp-p)，典型值

• 10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 100?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 100?MHz：≥100?MHz 至 150?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 25?MHz：≥25?MHz 至 240?MHz：

• THD

• ≤0.2% (p-p

• 雜散信號(1?Vp-p)

• 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 100?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 150?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 240?MHz：

• 雜散信號(1?Vp-p)，典型值

• 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz：≥100?MHz 至 150?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz：≥100?MHz 至 240?MHz：

• 相位噪聲，典型值

• p-p

• 殘余時鐘噪聲

• -57?dBm

• 方波

•


• ??頻率范圍

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?μHz ~ 50?MHz	1?μHz ~ 100?MHz	1?μHz ~ 120?MHz

• 上升/下降時間

• ≤5?ns

  ≤3.5?ns

  ≤2.5?ns

• 抖動(RMS)

• 200?ps

  150?ps

  100?ps

• 抖動(RMS), 典型值

• 鋸齒波波

•


• ??頻率范圍

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?μHz ~ 1?MHz	1?μHz ~ 1.5?MHz	1?μHz ~ 2.4?MHz

• Linearity, 典型值

• ≤0.15%的峰值輸出

  ≤0.15%的峰值輸出

  ≤0.2%的峰值輸出

• 對稱性

• 0% 到 100.0%

• 脈沖波

•


• ??頻率范圍

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?mHz 到 50?MHz	1?mHz 到 100?MHz	1?mHz 到 120?MHz

• 脈沖寬度

• 8.00?ns 至 999.99?s

  5.00?ns 至 999.99?s

  4.00?ns 至 999.99?s

• 分辨率

• 10?ps或5位

• 脈沖占空比

• 0.001% ~ 99.999% (適用于脈沖寬度限制)

• 邊沿跳變時間

• 5?ns 至 625?s

  3?ns 至 625?s

  2.5?ns 至 625?s

• 分辨率

• 10?ps或4位

• 前沿延遲：范圍

• (連續模式): 0?ps到周期? (已觸發/選通突發模式): 0?ps到周期 - [脈沖寬度 + 0.8?* (前沿時間 + 后沿時間)]

• 前沿延遲：分辨率

• 10?ps或8位

• 過沖, 典型值

• 抖動(RMS)

• 200?ps

  150?ps

  100?ps

• 抖動(RMS), 典型值

• 其他波形

•


• 噪聲帶寬(-3?dB)

• 100?MHz

  180?MHz

  240?MHz

• 噪聲類型:

• 白高斯

• 內部噪聲附加

• 在激活時，輸出信號幅度下降到50%

• 電平

• 0.0% ~ 50%的幅度 (Vp-p)設置值

• 分辨率

• 1%

• DC (至50 Ω)

• -5?V 到 +5?V

  -5?V 到 +5?V

  -2.5?V 到 +2.5?V

• ??頻率范圍

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?μHz ~ 1?MHz	1?μHz ~ 1.5?MHz	1?μHz ~ 2.4?MHz

• 任意波形

•


• 突發模式下任意波形

• 1?mHz 到 25?MHz

  1?mHz 到 50?MHz

  1?mHz 到 60?MHz

• 有效模擬帶寬(-3?dB)

• 100?MHz

  180?MHz

  225?MHz

• 非易失性存儲器

• 4波形

• 內存: 采樣率 (1K=1024點)

• 2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s

  2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s

  2?~ 16?K:2?GS/s? >16?K ~ 128?K:250?MS/s

• 垂直分辨率

• 14?位

• 上升/下降時間

• ≤8?ns

  5?ns

  ≤3?ns

• 抖動(RMS)

• 1?ns @ 1?GS/s 4?ns @ 250?MS/s

  750?ps @ 1?GS/s 4?ns @ 250?MS/s

  500?ps @ 2?GS/s 4?ns @ 250?MS/s

• ??頻率范圍

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?mHz 到 50?MHz	1?mHz 到 100?MHz	1?mHz 到 120?MHz

• 幅度

•


• ??范圍, 50?Ω負載

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  20?mVp-p?至 10Vp-p	≤100?MHz： 20?mVp-p?至 10Vp-p>100?MHz:20mVp-p?至 8Vp-p	≤200?MHz： 50?mVp-p?至 5Vp-p>200?MHz:50mVp-p?至 4Vp-p

• 范圍(開路或高阻抗)

• 40?mVp-p?至 20Vp-p

  ≤100?MHz： 40?mVp-p?至 20Vp-p>100?MHz:40mVp-p?至 16Vp-p

  ≤200?MHz： 100?mVp-p?至 10Vp-p>200?MHz:100mVp-p?至 8Vp-p

• 精度

• ±(1%的設置 +1?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度)

• 精度（典型值）

• ±(0.5%的設置 +0.5?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度)

• 分辨率

• 0.1?mVp-p, 0.1?mVRMS, 1?mV, 0.1?dBm或4位

• 單位

• Vp-p, VRMS, dBm (僅正弦波)和伏特(高/低設置)

• 輸出阻抗

• 50?Ω

• 負載阻抗設置

• 可以選擇： 50?Ω, 1?Ω ~ 10.0?kΩ, 高阻抗 (根據選擇的負載阻抗調整顯示的幅度)

• 隔離

• 42?Vpk?最大值到地

• 短路保護

• 信號輸出可以抵抗浮動接地永久短路

• 外部電壓保護

• 為防止信號輸出受到外部電壓影響，可以使用熔絲適配器013-0345-xx

• 直流偏置

•


• ??范圍(50?Ω負載)

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  ±5?Vpk?DC	±5?Vpk?DC	±2.5?Vpk?DC

• 范圍(開路或高阻抗)

• ±10?Vpk?DC

  ±10?Vpk?DC

  ±5?Vpk?DC

• 精度

• ±(1% 的 |設置值| + 5?mV + 0.5%的幅度 (Vp-p))

• 分辨率

• 1?mV

System characteristics

• 頻率分辨率

• 1?μHz或12位

• 內部頻率基準

•


• 穩定性

• 除ARB外所有: ±1?ppm, 0?℃ ~ 50?℃

  ARB: ±1?ppm ± 1?μHz, 0?℃ ~ 50?℃

• 老化

• 每年±1?ppm

• 相位(DC, 噪聲, 脈沖除外)

•


• 范圍

• -180° 到 +180°

• 分辨率

• 0.01° (正弦波), 0.1° (其他波形)

• 內部噪聲附加

• 在激活時，輸出信號幅度下降到50%

• Level

• 0.0% ~ 50%的幅度 (Vp-p)設置值

• 分辨率

• 1%

• 主要輸出

• 50?Ω

• 遠程編程：配置時間，最大值，典型值

• GPIB, LAN 10BASE-T / 100BASE-TX, USB 1.1?

  兼容SCPI-1999.0和IEEE 488-2標準

• ??功能變化

• USB	LAN	GPIB
  81?ms	81?ms	81?ms

• 頻率變化 (除脈沖外)

• 2.5?ms

  6?ms

  3.2?ms

• 頻率變化 (脈沖)

• 40?ms

  37?ms

  32?ms

• 幅度變化

• 90?ms

  97?ms

  90?ms

• 選擇用戶ARB (USB內存中4k點)

• 48?ms

  50?ms

  49?ms

• 選擇用戶ARB (USB內存中128k點)

• 260?ms

  266?ms

  240?ms

• 遠程編程：4000點波形數據的數據下載時間, 典型值

• USB	LAN	GPIB
  47?ms	78?ms	320?ms

• 電源

• 100~240?V, 47~63?Hz或115 V, 360~440?Hz

• 功耗

•


• 預熱時間, 典型值

• 20?分鐘

• 開機自檢, 典型值

•


• 聲音噪聲, 典型值

•


• 顯示器

• 5.6?英寸彩色 TFT LCD

• 用戶界面和幫助語言

• 英語, 法語, 德語, 日語, 韓語, 葡萄語, 簡體中文和繁體中文, 俄語 (用戶可以選擇)

調制特征

• AM, FM, PM

•


• 載波波形

• 除脈沖、噪聲和DC外所有

• 源

• 內部/外部

• 內部調制波形

• 正弦波, 方波, 鋸齒波, 噪聲, ARB

  (AM: 最大波形長度4,096; FM/PM: 最大波形長度2,048)

• 內部調制頻率

• 2?mHz 到 50.00?kHz

• AM調制深度

• 0.0% 到 +120.0%

• 最小FM峰值偏差

• 直流

• 最大FM峰值偏差

• 參見下表,?調制: 最大FM峰值偏差

• PM 相位偏差

• -360.0° 到 +360.0°

• 脈沖寬度調制

•


• 載波波形

• 脈沖

• 源

• 內部/外部

• 內部調制波形

• 正弦, 方波, 鋸齒波, 噪聲, ARB

  (最大波形長度 2,048)

• 內部調制頻率

• 2?mHz 到 50.00?kHz

• 偏差

• 0% ~ 50.0%的脈沖周期

• 最大FM峰值偏差

•


• ???正弦

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C	AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  5?MHz	12.5?MHz	25?MHz	50?MHz	75?MHz	120?MHz

• 方波

• 2.5?MHz

  12.5?MHz

  20?MHz

  25?MHz

  50?MHz

  60?MHz

• ARB

• 2.5?MHz

  6.25?MHz

  12.5?MHz

  25?MHz

  50?MHz

  60?MHz

• 其他

• 50?kHz

  250?kHz

  400?kHz

  500?kHz

  750?kHz

  1.2?MHz

• 頻移鍵控

•


• 載波波形

• 所有、除脈沖、噪聲和DC外

• 源

• 內部/外部

• 內部調制頻率

• 2?mHz 至 1.000?MHz

• 鍵數

• 2?

• 掃描

•


• 波形

• 所有，除脈沖、噪聲和DC外

• 類型

• 線性, 對數

• 掃描時間

• 1?ms ~ 300?s

• 保持/返回時間

• 0?ms ~ 300?s

• 最大總掃描時間

• 300?s

• 分辨率

• 1?ms或4位

• 總掃描時間精度, 典型值

• ≤0.4%

• 最小開始/停止頻率

• 所有, 除ARB外: 1?μHz

  ARB:1?mHz

• 最大開始/停止頻率

• 參見下圖

• 掃描: 最大開始/停止頻率

•


• ???正弦波

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C	AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  10?MHz	25?MHz	50?MHz	100?MHz	150?MHz	240?MHz

• 方波

• 5?MHz

  25?MHz

  40?MHz

  50?MHz

  100?MHz

  120?MHz

• ARB

• 5?MHz

  12.5?MHz

  25?MHz

  50?MHz

  100?MHz

  120?MHz

• 其他

• 100?kHz

  500?kHz

  800?kHz

  1?MHz

  1.5?MHz

  2.4?MHz

• 突發

•


• 波形

• 所有, 除噪聲和DC外

• 類型

• 已觸發, 選通 (1?~ 1,000,000個周期或無窮大)

• 內部觸發速率

• 1?μs ~ 500.0?s

• 選通和觸發源

• 內部, 外部, 遠程接口

輔助輸入特點

• 調制輸入

• 通道1, 通道2

• 輸入范圍

• 除FSK外所有: ±1?V

  FSK: 3.3?V邏輯電平

• 阻抗

• 10?kΩ

• 頻率范圍

• DC ~ 25?kHz (122?kS/s)

• 外部觸發/選通突發輸入

•


• 電平

• 兼容TTL

• 阻抗

• 10?kΩ

• 脈沖寬度

• 最小100 ns

• 斜率

• 正/負, 可以選擇

• 觸發延遲

• 0.0?ns 至 85.000?s

• 觸發延遲分辨率

• 100?ps或5位

• 抖動(RMS), 典型值

• 突發:

• 10?MHz基準輸入

•


• 阻抗

• 1?kΩ, AC耦合

• 要求的輸入電壓擺幅

• 100?mVp-p?至 5?Vp-p

• 鎖定范圍

• 10?MHz ±35?kHz

• 外部通道1附加輸入

• 僅適用于AFG3101C, AFG3102C, AFG3151C, AFG3152C, AFG3251C, AFG3252C

• 阻抗

• 50?Ω

• 輸入范圍

• -1?V ~ +1?V (DC + 峰值A(chǔ)C)

• 帶寬

• DC ~ 10?MHz (-3?dB) @ 1?Vp-p

輔助輸出特點

• 觸發輸出(通道1)

•


• 電平

• 正TTL電平脈沖至1 kΩ

• 阻抗

• 50?Ω

• 抖動(RMS), 典型值

• AFG3011C/21C/22C:500?ps

  AFG3051C/52C:300?ps

  AFG3101C/02C:200?ps

  AFG3151C/52C:150?ps

  AFG3251C/52C:100?ps

• 最大頻率

• 4.9?MHz

  (4.9?MHz ~ 50?MHz: 部分頻率是輸出;

  >50?MHz: 沒有信號是輸出)

• 時鐘基準輸出 (10?MHz)

• AFG3011C, AFG3101C, AFG3102C, AFG3151C, AFG3152C, AFG3251C, AFG3252C only

• 阻抗

• 50?Ω，AC 耦合

• 幅度

• 1.2?Vp-p?50?Ω負載

物理特點

臺式機配置

• 外觀尺寸

•


• 高度

• 156毫米(6.2英寸)

• 寬度

• 329.6毫米(13.0英寸)

• 厚度

• 168.0毫米(6.6英寸)

• 重量

•


• 凈重

• 4.5?kg(9.9?磅)

• 毛重

• 5.9?kg (12.9磅)

EMC環境和安全特點

• 溫度

•


• 工作

• 0?℃ 到 +50?℃

• 非工作狀態

• -30?℃ 到 +70?℃

• 濕度

•


• 工作

• ≤+40?℃： ≤80%

  >+40?℃ ~ 50?℃: ≤60%

• 海拔高度

• 最高3,000米(10,000英尺)

• EMC 合規性

•


• 歐盟

• 歐盟委員會指令2004/108/EC

• 安全性

• UL 61010-1:2004?

  CAN/CSA C22.2?No. 61010-1:2004?

  IEC 61010-1:2001?

泰克AFG3000C系列任意波形/函數發生器
