特點優勢12 位/s 頻率分辨率業內領先的頻率分辨率展示頻率的細小變化。低至 50 ps 的時間分辨率業內領先的單次時間分辨率準確捕獲信號細節。多參數顯示器讀取主頻率、時間或相位測量所顯示的輔助測量值，快速評估設備性能。趨勢圖模式繪制測量趨勢圖，以圖形方式識別漂移程度和間歇事件。直方圖模式通過結果直方圖發現穩定性或噪聲問題。統計模式查看多個統計值，如平均值、最小值、最大值、標準和艾倫偏差，從而了解
特點 | 優勢 |
| 12 位/s 頻率分辨率 | 業內領先的頻率分辨率展示頻率的細小變化。 |
| 低至 50 ps 的時間分辨率 | 業內領先的單次時間分辨率準確捕獲信號細節。 |
| 多參數顯示器 | 讀取主頻率、時間或相位測量所顯示的輔助測量值，快速評估設備性能。 |
| 趨勢圖模式 | 繪制測量趨勢圖，以圖形方式識別漂移程度和間歇事件。 |
| 直方圖模式 | 通過結果直方圖發現穩定性或噪聲問題。 |
| 統計模式 | 查看多個統計值，如平均值、最小值、最大值、標準和艾倫偏差，從而了解信號變化的情況。 |
| 可選的 TimeView? 軟件 | 將定時器/計數器變成一個調制域分析儀，觀察頻率隨時間的變化，從而真正檢定設備性能。 |
| USB 和 GPIB 端口 | 通過后面板 USB 和 GPIB 端口輕松連接個人電腦進行詳細分析，或者連接 ATE 系統；用于老式定時器/計數器的仿真模式進一步簡化了與現有 ATE 系統的集成。 |
| 個人計算機互聯性 | 通過附帶的 NI LabVIEW SignalExpress 軟件副本連接定時器/計數器、記錄數據、簡單傳輸和存檔結果。 |

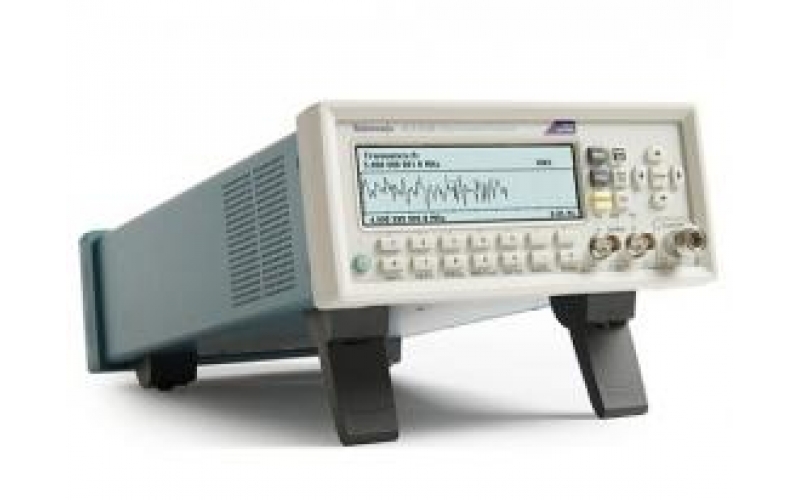

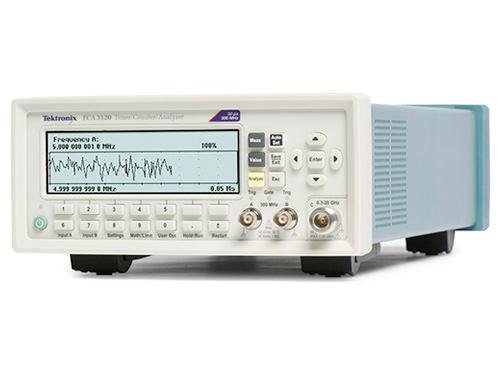

?泰克FCA3000/3100頻率計數器
400 MHz、3 GHz 和20 GHz 型號
手動觸發模式下300- 400 MHz
多達3 條輸入通道
50 ps (FCA3100)或100 ps (FCA3000) 單次時間分辨率
12 位/ 秒頻率分辨率
0.001° 相位分辨率
3 mV 或更好的電壓分辨率
選配 5×10–8高穩定性時基
到內存250 k 樣點/ 秒數據傳送速率 (可以存儲多達3.75 M 樣點)
通過USB/GPIB 總線(塊模式) 高達15 k 樣點/ 秒數據傳送速率
每秒單獨觸發多達650 項測量
自動測量: 頻率, 周期, 比率, 時間間隔, 時間間隔誤差, 脈寬, 上升時間/ 下降時間, 相角, 占空比, 最大電壓, 最小電壓, 峰 峰值電壓
總計測量 (僅FCA3100)
多參數顯示
趨勢圖模式
測量統計模式
直方圖模式
艾倫偏差
零死區時間頻率/ 周期測量
在測量期間通過USB/GPIB 總線連續傳送數據流(FCA3100 系列)
可編程脈沖輸出，從0.5 Hz 到50 MHz
選配后面板輸入

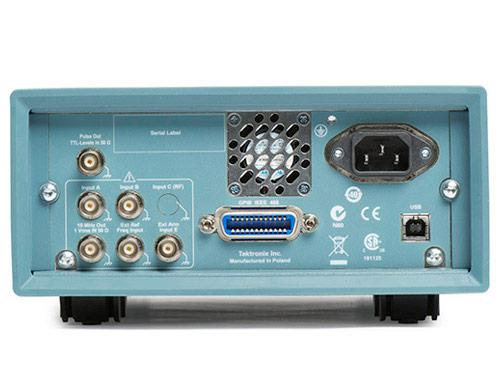

后面板提供了USB 設備端口和GPIB 端口，快速連接PC
GPIB接口支持全面兼容SCPI的編程能力，并提供了仿真模式，可以即插即用更換現有的ATE 系統
外部告警輸入
10 MHz 參考振蕩器輸出
標配National Instrument 的LabVIEW SignalExpressTMTE限定版軟件，連通工作臺
選配時間ViewTM?調制域分析軟件
FCA3000和FCA3100系列定時器/計數器/分析儀在一臺多功 能儀器中提供了許多不同的功能。FCA系列擁有業內領先的頻 率和時間分辨率，標配深內存及到內存每秒250k 樣點的快速 數據傳送速率。此外，多參數顯示功能可以與主要測量數據一 起顯示輔助測量數據，一目了然地提供您需要的結果。由于業 內最完善的分析模式，包括測量統計、直方圖和趨勢圖，您可 以獲得所需工具，迅速準確地分析信號。
高分辨率對當前高要求設計的研發和生產測試至關重要。FCA 系列提供了12 位/ 秒的頻率分辨率，對時間測量提供了50 ps (FCA3100)或100 ps (FCA3000)的單次分辨率，獲得的測量值 可以顯示多達14 位。由于業內領先的性能，F(xiàn)CA 系列為您提 供了快速精確的測量功能。
為保證正確測量艾倫偏差，F(xiàn)CA3100 系列提供了零死區時間 測量技術，并為觸發事件連續打上時間標記。這種功能對必須 測量每一個周期的機械測量和醫學測量至關重要。FCA3000 系列使用原始時間標記功能，通過USB/GPIB接口提供了這種 功能。
為正確計算統計參數，F(xiàn)CA系列標配極限判定功能。通過設置 極限，您可以在計算中隔離一個集群。對檢驗唱盤播放器或 HDB3 編碼數據中不同集群內出現的數字脈沖抖動之類的應 用，這一功能非常重要。
另外它還在時間間隔測量中提供了粘滯值補償功能。通過增加 粘滯值，您可以把觸發電平誤差從當前市場上大多數計數器中 典型的15-20 mV 降低到典型的2.5 mV，也就是說，在關鍵 時間間隔測量中，觸發精度改善了6-8 倍。
FCA系列定時器/計數器/分析儀提供了業內最優秀的吞吐量， 與市場上其它定時器/ 計數器相比，可以使測試時間縮短達 90%。內存中每秒可以存儲多達250,000 個測量結果，還可以 通過GPIB 或USB 接口，以塊模式每秒傳送多達15,000 個測 量結果。為進一步提高靈活性，F(xiàn)CA3100提供了零死區時間計 數器功能，在測量期間、而不是測量之后通過GPIB/USB 總線 連續傳送測量數據流，創建了動態的測量和分析系統。
通過FCA系獨特的顯示功能，您可以從一條測試連接測量同一 個信號的多個參數。為了揭示信號質量問題，如漂移、間歇性 瞬態信號和穩定性，您可以使用FCA系列圖形顯示模式，作為 實時趨勢圖或直方圖查看數據，也可以使用測量統計，追蹤信 號參數怎樣隨時間變化。在單鍵分析模式下，您可以在定時器/ 計數器的顯示畫面中快速了解設備的行為。
多參數顯示
通過多參數顯示，您可以讀取與主要頻率、時間、周期或相位 測量一起顯示的重要的輔助測量值(如Vmax, Vmin, Vp-p等等)。 您可以一目了然地查看所需信息，迅速評估設備的性能。
相位關系測量
通過多達3 條輸入通道，您可以測量不同信號之間的關系。例 如，您可以測量設備輸入信號與輸出信號之間的相位關系。同 時，您可以使用多參數顯示功能，一目了然地讀取其它關鍵參 數，如信號的測試頻率和電壓比(dB)。
趨勢圖分析
根據測量情況，您的信號參數在不同時點之間可能會發生變 化。通過趨勢圖分析模式，您可以以圖形方式繪制被測值隨時 間變化的趨勢圖。
趨勢圖分析
通過集成統計處理功能，您可以計算測量的平均植、標準偏差 和艾倫偏差，追蹤測得的最小值和最大值，這一切只需按一個 按鈕就可以完成。
直方圖
如果想以圖形方式查看一套測量的平均值和標準偏差，您可以 使用直方圖功能，查看測量結果的分布情況。
泰克時間View? 軟件
通過選配泰克時間View? 軟件(TVA3000)，F(xiàn)CA 系列定時器/ 計數器/ 分析儀可以變成高性能調制域分析儀。由于測量速度 高(每秒高達250k 測量)、存儲深度大(高達3.75M 點)，它可以 實時捕獲快速頻率變化，然后使用時間View 進行分析。這種 完善的軟件工具允許遠程控制儀器，使用選定圖表分析和顯示 測量結果。例如，它可以作為原始數據、統計直方圖、波形圖 (就象使用示波器一樣)、或FFT頻譜圖顯示結果。時間View還 允許分析調制參數，如調制深度或調頻指數。
FCA3000和FCA3100系列定時器/計數器/分析儀采用專門設 計，使用簡便，提供了您預期泰克提供的熟悉操作。
面向菜單的設置減少了出錯風險。通過專用的及菜單驅動的前 面板按鈕，您可以快速進入常用功能和參數，縮短設置時間。 例如，您只需按analyze 鍵，就能在統計模式、趨勢圖模式和 直方圖模式之間切換。
與泰克示波器類似，前面板上的Autoset 按鈕將自動設置最優 觸發電平和粘滯值，適應使用的實際信號。
您可以使用后面板上的GPIB或USB設備端口，連接PC。GPIB 接口以SCPI/GPIB 模式操作，即插即用代替現有的ATE 系統， 或簡便地集成到大型測試系統中。在需要時，還可以對現有的 計數器/ 定時器使用仿真模式。
通過專用泰克版National Instruments LabVIEW SignalExpressTM?軟件，您可以從FCA 系列定時器/ 計數器/ 分析儀中簡便地捕 獲、保存和分析測量結果。每臺FCA3000 和FCA3100 都標配 免費的限定版SignalExpress 軟件，提供了基本儀器控制、數 據記錄和分析功能。選配的專業版軟件提供了200 種內置功 能，提供了更多的信號處理、高級分析、掃描、極限測試和用 戶自定義步長功能。
SignalExpress支持多種泰克工作臺儀器*1，使您能夠連接整個 測試平臺。然后，您可以從一個直觀的軟件界面中訪問每臺儀 器提供的多功能工具。您可以自動進行要求多臺儀器的復雜測 量，在更長的時間周期內登錄數據，對多臺儀器的數據實現時 間相關，簡便地捕獲和分析結果，所有這一切都從PC上完成。 只有泰克提供了由智能儀器組成的連通測試平臺，簡化和加快 復雜設計的調試工作。
除業內領先的服務和支持外，每臺FCA3000和FCA3100系列 定時器/ 計數器/ 分析儀都標配三年保修。
| 特點 | FCA3100 系列 | FCA3000 系列 |
|---|---|---|
| 頻率分辨率 | 12?位/ 秒s | 12 位/ 秒 |
| 時間分辨率 | 50?ps | 100 ps |
| 電壓分辨率 | 1?mV | 3 mV |
| 到內存的測量 數據傳送速度 | 250k?測量/ 秒 3.5M?結果 | 250k?測量/ 秒 750k?結果 |
| 僅發話方輸出 (GPIB/USB) | 4k?測量/ 秒 | 否 |
| 單獨觸發的測量數量 | 650/s | 500/s |
| 塊傳送速度 | 15k?測量/ 秒 | 5k?測量/ 秒 |
| 頻率/ 周期, 時間, 相位, 電壓, 占空比, 脈沖, 上升時間 | 是 | 是 |
| 圖形顯示趨勢、 直方圖、調制域 | 是 | 是 |
| 總計, TIE | 是 | 否 |
| 可編程脈沖輸出 | 是 | 否 |
| 連續測量 | 是 | 否 |
*1?如需NI LabVIEW Signal Express 支持的完整的泰克儀器清單，請訪問?www.tektronix.com/signalexpress.
所有測量數據都使用大的主要參數值及小的輔助參數值(分辨 率較低)顯示。部分測量數據只作為輔助參數提供。
頻率A, B, C
| 特點 | 說明 |
|---|---|
| 模式 | 正常模式,背對背模式 (FCA3100 系列) |
| 范圍 | |
| ? ?輸入A, B | 0.001?Hz - 300?MHz 手動觸發模式下300-400 MHz |
| ? ?輸入C | 100 MHz － 3 GHz 或300 MHz － 20 GHz |
| 分辨率 | 分辨率12 位，1s 測量時間(正常模式) 11 位，1s 測量時間(背對背模式) |
| 輔助參數 | Vmax, Vmin, Vp-p |
頻率突發 A, B, C (FCA3020 和 FCA3120- 僅20 GHz)
| 特點 | 說明 |
|---|---|
| 可以測量重復突發信號的頻率和PRF，無需外部控制信號，并 可以選擇開始觸發延遲。 | |
| 功能 | 突發頻率 (Hz) PRF (Hz) |
| 范圍 | 輸入A, B, C: 參閱頻率指標 |
| 最小突發時長 | 最短40 ns |
| 最小突發脈沖 | |
| ? ?輸入A, B | 3 (160 MHz 以上時6) |
| ? ?輸入C | 3 x 預定標系數 |
| PRF 范圍 | 0.5?Hz - 1?MHz |
| 開始延遲 | 10?ns - 2?s, 10?ns 分辨率 |
| 輔助參數 | PRF |
周期 A, B, C
| 特點 | 說明 |
|---|---|
| 模式 | 單一, 平均, 背對背 (FCA3100 系列) |
| 范圍 | |
| ? ?輸入A, B | 3.3?ns - 1000?s (單一, 平均) 4.0?μs - 1000?s (背對背) |
| ? ?輸入C | 10 ns 到50 ps |
| 分辨率 | 100 ps (單一); 12位/秒平均值(FCA3000系列) 50 ps (單一); 12 位/ 秒平均值(FCA3100 系列) |
| 輔助參數 | Vmax, Vmin, Vp-p |
比率 A/B, B/A, C/A, C/B
| 特點 | 說明 |
|---|---|
| 范圍 | (10–9) - 1011 |
| 輸入頻率 | |
| ? ?輸入A, B | 0.1?Hz - 300?MHz 手動觸發模式下300-400 MHz |
| ? ?輸入C | 3 或 20?GHz |
| 輔助參數 | Freq 1, Freq 2 |
時間間隔 A - B, B - A, A - A, B - B
| 特點 | 說明 |
|---|---|
| 范圍 | 正常計算: 0 ns - +106?s 智能計算: –106?s - +106?s |
| 分辨率 | 100 ps 單－(FCA3000 系列) 50?ps 單－ (FCA3100 系列) |
| 最小脈寬 | 1.6?ns |
| 智能計算 | 智能時間間隔，確定符號(A前B后或A后B前) |
正負脈寬 A, B
| 特點 | 說明 |
|---|---|
| 范圍 | 2.3?ns - 106?s |
| 最小脈寬 | 2.3?ns |
| 輔助參數 | Vmax, Vmin, Vp-p |
上升時間和下降時間 A, B
| 特點 | 說明 |
|---|---|
| 范圍 | 1.5?ns - 106?s |
| 觸發電平 | 信號幅度的10% 和90% |
| 最小脈寬 | 1.6?ns |
| 輔助參數 | 轉換速率,, Vmax, Vmin |
時間間隔誤差(TIE) A, B
| 標準化周期背對背測量，計算公式： TIE(k) = k * TREF?- ∑TI, 其中 TI?= 背對背單獨周期，TREF = 參考周期值 |
正負占空比
| 特點 | 說明 |
|---|---|
| 范圍 | 0.000001 - 0.999999 |
| 頻率 范圍 | 0.1?Hz - 300?MHz |
| 輔助參數 | 周期, 脈寬 |
相位A 相對相位B, 相位B 相對相位A
| 特點 | 說明 |
|---|---|
| 范圍 | –180° - +360° |
| 分辨率 | 單周期: 10 kHz 以下時為0.001°, >10?MHz 時降到1°通過平均(統計)， 可以改善分辨率 |
| 頻率 范圍 | 高達160 MHz |
| 輔助參數 | Freq (A), Va/Vb (單位：dB)) |
總計A, B (僅FCA3100 系列)
| 特點 | 說明 |
|---|---|
| 模式 | Tot A, Tot B, Tot A+B, Tot A–B, Tot A/B |
| 范圍 | 1 - 1010?個 |
| 頻率 范圍 | Up - 160?MHz |
| 開始控制 | 手動, 開始觸發 |
| 停止控制 | 停止控制手動, 停止觸發, 定時 |
| 輔助參數 | 其它Totalize 功能 |
Vmax, Vmin, Vp-p?A, B
| 特點 | 說明 |
|---|---|
| 范圍 | –50?V - +50?V, –5?V - +5?V 范圍受到無損壞最大輸入電壓指標限制 (參見輸入A, B) |
| 頻率 范圍 | DC, 1?Hz - 300?MHz |
| 模式 | Vmax, Vmin, Vp-p |
| 分辨率 | 3?mV (FCA3000 系列) 1?mV (FCA3100 系列) |
| 不確定性 (5V 范圍, 典型值): | |
| ? ?DC, 1?Hz - 1?kHz | 1% + 15?mV |
| ? ?1 kHz - 20?MHz | 3% + 15?mV |
| ? ?20 - 100?MHz | 10% + 15?mV |
| ? ?100 - 300?MHz | 30% + 15?mV |
| 輔助參數 | Vmin, Vmax, Vp-p |
時間標記 A, B, C
| 特點 | 說明 |
|---|---|
| 原始時間標記數據及輸入A, B 或C 脈沖數, 可以通過GPIB 或 僅USB 訪問。 | |
| 最大采樣速度 | 參見GPIB 技術數據 |
| 最大頻率 | 160?MHz |
| 時間標記分辨率 | 100?ps (FCA3000 系列) 50?ps (FCA3100 系列) |
輸入A 和B
| 特點 | 說明 |
|---|---|
| 頻率 范圍 | DC 耦合: DC - 300?MHz AC 耦合: 10?Hz - 300?MHz 對AC和DC，手動觸發模式下300-400 MHz |
| 阻抗 | 1?M? / ?20?pF 或 50?? (VSWR ≤ 2:1) |
| 觸發斜率 | 正或負 |
| 最大通道定時差 | 500?ps |
| 靈敏度 | 15?mVRMS?(DC-200?MHz) 25?mVRMS?(200-400?MHz) |
| 衰減 | X1, X10 |
| 動態范圍 (X1) | 30?mVp-p?- 10?Vp-p, ± 5V 窗口內 |
| 觸發電平 | 讀數顯示 |
| ? ?分辨率 | FCA3000 系列: 3?mV FCA3100 系列: 1?mV |
| ? ?不確定性 (X1) | ±(15?mV + 1% 的觸發電平) |
| ? 自動設置觸發電平 | 觸發電平自動設置成輸入信號的50%點 (上升時間/ 下降時間為10% 和90%) |
| 自動設置粘滯值 | |
| ? ?時間 | 最小粘滯值窗口(粘滯值補償) |
| ? ?頻率 | 輸入信號幅度的三分之一 |
| ? ?頻率范圍 | 1 Hz- 400MHz |
| 模擬LP 濾波器 | 模擬LP 濾波器標稱100 kHz, RC 型 |
| 數字LP 濾波器 | 1 Hz - 50 MHz 截止頻率 |
| 最大無損壞電壓 | |
| ? ?1?M? | 440 Hz以下時350 V (DC + AC pk), 1 MHz 時降為 12?VRMS?(X1) |
| ? ?50?? | 12?VRMS(無防護輸出) |
| 連接器 | BNC |
輸入C: – 3?GHz (FCA3003 和FCA3103 產品)
| 特點 | 說明 |
|---|---|
| 工作輸入電壓范圍 | |
| ? ?100 - 300?MHz | 20?mVRMS?- 12?VRMS |
| ? ?0.3 - 2.5?GHz | 10?mVRMS?- 12?VRMS |
| ? ?2.5 - 2.7?GHz | 20?mVRMS?- 12?VRMS |
| ? ?2.7 - 3.0?GHz | 40?mVRMS?- 12?VRMS |
| 預定標系數 | 16 |
| 阻抗 | 50?? 標稱值,VSWR |
| 最大無損壞電壓 | 12?VRMS, 保護引腳二極管 |
| 連接器 | N 型孔式 |
輸入頻率: 20 GHz FCA3020 和FCA3120 產品
| 特點 | 說明 |
|---|---|
| 頻率 范圍 | 0.25 - 20?GHz |
| 工作輸入電壓范圍 | |
| ? ?250 - 500?MHz | –21 - +27?dBm |
| ? ?0.5 - 14?GHz | –27 - +27?dBm |
| ? ?14 - 18?GHz | –27 - +27?dBm |
| ? ?18 - 20?GHz | –21 - +27?dBm |
| 預定標系數 | 128 |
| 阻抗 | 50?? 標稱值,VSWR |
| AM 容限 | 在靈敏度范圍 >90% |
| 最大無損壞電壓 | +27?dBm |
| 連接器 | 高精度N 型孔式連接器 |
后面板輸入和輸出
| 特點 | 說明 |
|---|---|
| 參考輸 | 1, 5,或10 MHz; 0.1 - 5?VRMS?正弦;阻抗 ≥1?k? |
| 參考輸出 | 10?MHz; >1?VRMS?正弦 50?? |
| 觸發輸入 | 觸發所有測量功能 |
| ? ?阻抗 | 大約 1?k? |
| ? ?頻率 范圍 | DC - 80?MHz |
脈沖輸出 (FCA3100 系列) | P可以通過前面板/GPIB/USB 編程 (僅FCA3100 系列) |
| ? ?模式 | 脈沖輸出, 門開路, 告警輸出 |
| ? ?周期 | 20?ns - 2?s, 以10 ns 遞增 |
| ? ?脈寬 | 10?ns - 2?s, 以10 ns 遞增 |
| ? ?輸出 | TTL 電平50Ω, 上升時間2 ns |
| 后面板測量輸入 | A, B, C (僅選項RP) |
| ? ?阻抗 | 1?M? / 50?pF 或 50?? (VSWR ≤ 2:1) |
| ? ?連接器 | 后面輸入連接器為SMA 孔式 所有其它輸入/ 輸出都是BNC 連接器 |
觸發釋抑
| 特點 | 說明 |
|---|---|
| 時延范圍 | 20?ns - 2?s, 10?ns 分辨率 |
外部開始和停止觸發
| 特點 | 說明 |
|---|---|
| 模式 | 開始, 停止, 開始觸發和停止觸發 |
| 輸入通道 | A, B 或E- 后面板 |
| 觸發信號最大重復速率 | |
| ? ?通道 A, B | 160?MHz |
| ? ?通道 E | 80?MHz |
| 開始時延范 | 20?ns - 2?s, 10?ns 分辨率 |
統計
| 特點 | 說明 |
|---|---|
| 功能 | 最大值, 最小值, 平均值, ΔMax-Min, 標準偏差和艾倫偏差 |
| 顯示 | 數字, 直方圖或趨勢圖 |
| 采點數 | 2 - 2 × 109?個樣點 |
| 極限判定符 | 在值高于極限/ 低于極限/ 在極限范圍內/ 超出極限時關閉或捕獲 |
| 測量步調 | 步調時間范圍: 4?μs - 500?s |
數學運算
| 特點 | 說明 |
|---|---|
| 功能 | (K*X+L)/M 和 (K/X+L)/M. 。X 是當前讀數, K、L 和M 是常數; 通過鍵盤設置或作為 凍結參考值(X0) |
其它功能
| 特點 | 說明 |
|---|---|
| 測量時間 | 頻率、突發和周期平均: 20 ns - 1000 s 對其它測量功能為單個周期 |
| 時基參考 | 內部, 外部或自動 |
| 顯示保持 | 凍結結果, 直到通過重啟啟動新測量 |
| 極限告警 | 前面板上圖形指示和/ 或通過GPIB 實現 SRQ, 外加脈沖輸出連接器(FCA3100系列) |
| 極限值 | 下限, 上限 |
| 設置 | 如果值高于極限/ 低于極限/ 在極限范圍 內/ 超出極限，那么關閉或告警 |
| 開機告警 | 停止或繼續 |
| 顯示 | 數字 + 圖形 |
| 存儲的儀器設置數量 | 20可以保存及從內部非易失性存儲器中 調用儀器設置。其中10 個設置可以受到 用戶保護 |
| 顯示器 | 背燈LCD 圖形屏幕，用于菜單控制、 數字讀數和狀態信息 |
| ? ?位數 | 數字模式下14 位 |
| ? ?分辨率 | 320 × 97?pixels |
GPIB 接口
| 特點 | 說明 |
|---|---|
| 兼容能力 | IEEE 488.2-1987, SCPI 199953131A 兼容模式 |
| 接口功能 | SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2 |
| 最大測量速率 (FCA3100/FCA3000 系列) | |
| ? ?GPIB | 15k/5k 讀數/ 秒 (塊模式) 4k/- 讀數/ 秒 (僅發話方模式) 650/500 讀數/ 秒 (單獨觸發GET) |
| 到內存 | 250k?讀數/ 秒 |
| 內存容量 | 750k?讀數 (FCA3000 系列) 3.75M?讀數 (FCA3100 系列) |
USB 接口
| 特點 | 說明 |
|---|---|
| USB 版 | 2.0 全速(11 Mbits/s) |
| 特點 | 說明 |
|---|---|
| 模式 | 密封箱, 菜單控制 |
| 校準頻率 | 0.1, 1, 5, 10, 1.544, 和 2.048?MHz |
環境數據
| 特點 | 說明 |
|---|---|
| 等級 | MIL-PRF-28800F, Class 3 |
| 等級 | 0?°C - +50?°C |
| 貯存溫度- | –40?°C - +71?°C |
| 濕度 | 5-95% (10-30?°C) 5-75% (30-40?°C) 5-45% (40-50?°C) |
| 高度 | 工作高度: 2,000 米 貯存高度: 12,000 米 |
| 安全 | 2006/95/EC指令, EN 61010-1, UL61010-1, CAN/CSA C22.2 No. 61010-1 |
| EMC | 歐盟指令2004/108/EC, EN61326-1, EN61326-2-1, Calss A |
電源要求
| 特點 | 說明 |
|---|---|
| 基本型號 | 90 - 265?VRMS, 45 - 440?Hz, |
時基選項
| 特點 | 標準 | 中等穩定性 (MS) | 高穩定性 (HS) |
|---|---|---|---|
| 時基類型: | TCXO | OCXO | OCXO |
| 不確定性，由于 | |||
| ? ?老化 | |||
| ? ?? ?每24 小時 | NA | –9*1 | –10*1 |
| ? ?? ?每月 | –7 | –8 | –8 |
| ? ?? ?每年 | –6 | –7 | –8 |
| ? ?溫度變化(典型值) | |||
| ? ?? ?0-50?°C | –5 | –8 | –9 |
| ? ?? ?20-26?°C | –6 | –8 | –9 |
| 短期穩定性： t ?= 1?s | 未指明 | –10 | –11 |
| 根艾倫變化： t = 10?s | 未指明 | –10 | –11 |
| 開機穩定性 | NA | –7 | –8 |
| ? ?開機24 小時后，經過下面預熱時間后與最終值的偏差: | 30?分鐘 | 30?分鐘 | 10?分鐘 |
| 總不確定性, 適用工作溫度20℃- 26℃, 2σ(95%)置信區間 | |||
| ? ?校準后一年 | –6 | –7 | –7 |
| ? ?校準后兩年 | –5 | –7 | –7 |
*1?在連續運行一個月后
物理特性
| 尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高 | 90 | 3.6 |
| 寬 | 210 | 8.25 |
| 厚 | 395 | 15.6 |
| 重量 | 公斤 | 磅 |
| 凈重 | 2.7 | 5.8 |
| 毛重 | 3.5 | 7.5 |
泰克FCA3000/3100頻率計數器
