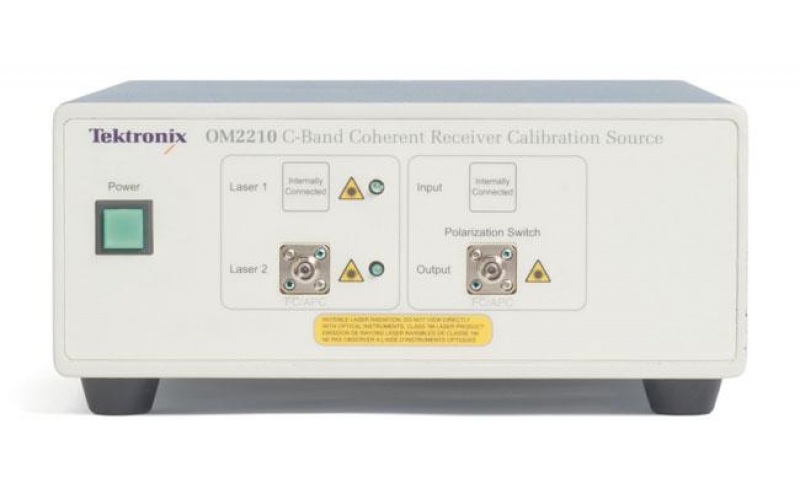

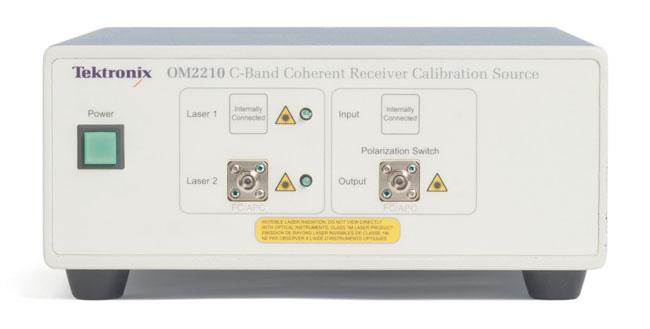

泰克OM2210 相干光接收機校準源

OM2210 相干光接收機校準源包含相干光接收機校準所需的功能和軟件。OM2210 裝備兩路獨立的自由運行激光和精密偏振開關，能夠用已知極化信號來激勵相干光接收機，從而能夠提取接收機的線性傳遞函數。

主要功能

• 測量相干光接收機的主要性能參數，如正交相位角、路徑增益和通道時延

• 獲得校準后的光場測量中使用的波長上的校準數據

• 校準任何足夠穩定的相干光接收機，使其能夠進行光場測量

• 在示波器帶寬內任意外差頻率上測量接收機混合參數

• 測量更高級接收機模塊中的光混合屬性

• OM2210可以配置最多兩個可調諧激光器。OM2012只提供了可調諧激光光源。

主要特點

• 整個C頻段和/或L頻段可調諧連續波激光器

• 集成波長鎖定裝置，支持50 GHz ITU波長網格

• 可設置網格最低1 GHz

• 網格外調諧，支持自定義波長應用

• 用戶可調節發送功率輸出(+6到+15.5?dBm)及操作中波長調節

• 設計并經檢驗滿足RoHS指令

• 1M級激光器安全產品

• IEC/UL 60950-1安全認證

應用

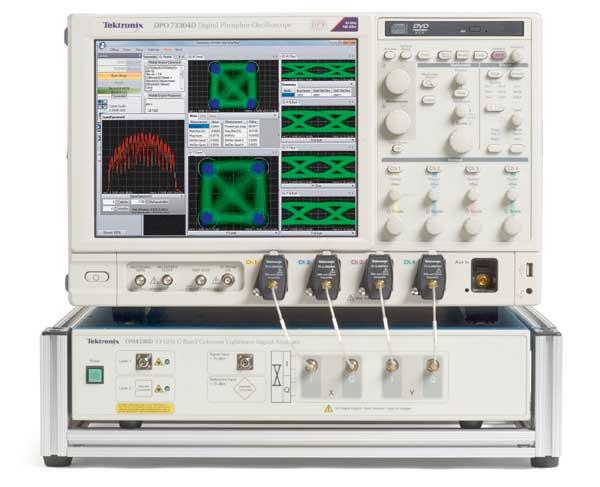

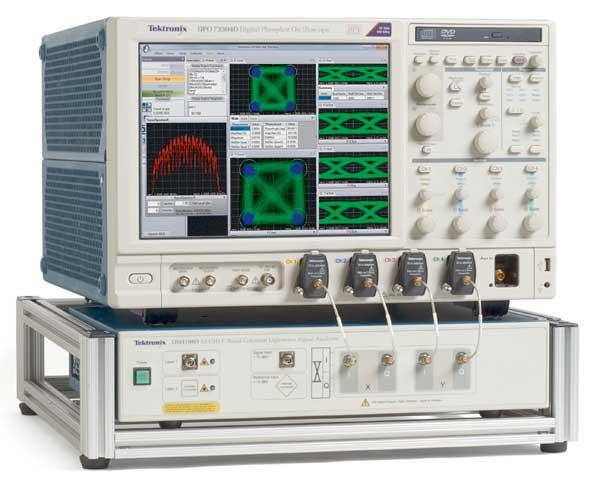

• 用于OM1106/ OM4200軟件，自動執行接收機測試(詳情請參見OM1106產品技術資料)：

• 校準相干接收機前端特點，用于校準后的光信號測量

• 集成雙偏振內差相干接收機頻域特性分析

• 可調諧激光器，用于2.5、10、40、100?Gb/s光網絡設備的設計和制造測試，包括：

• 多業務開通平臺 (MSSP)

• 交連

• 光開關

• 光分接復用器

• 密集波分復用(DWDM)終端

• 其他波形復用(WDM)城域系統設備

OM2210參數測量

如果想使用與發射機有關的最低假設測量相干光調制，必需測量和校正相干光接收機中的任何不理想特點。OM2210使用兩個獨立的自由運行激光器和一個精密偏振開關，使用已知偏振信號測試相干光接收機，從而可以提取接收機的線性轉函(光電場到電壓矩陣)。可以在整個頻段內調諧激光器，獲得測量數據相對于信道頻率與外差頻率的關系。以.mat格式文件繪制和保存結果。

OM2210相干光接收機校準源包括接收機校準所需的材料和軟件。

測量典型不確定度說明：

• 任意4條通道之間通道時延為0.5?ps

• 4條通道中任意一對通道之間可以測量的最低串?dāng)_為-40?dB

• 正交通道之間正交相位誤差0.2度

• 偏振通道之間光相位0.4度

• 通道之間路徑增益0.1?dB相對增益

OM2210和OM2012產品中使用的激光器集成了一個冷卻外部腔二極管激光器(ECDL)。ECDL采用熱調諧標準濾波器，在可以選擇的波長上實現單模操作?？烧{(diào)諧激光器沒有移動部件，許多設計要素與標準分布式反饋激光器(DFB)相同。

可調諧激光器在典型工作條件下?lián)碛械拖鄬γ芏仍肼?RIN)、高邊模抑制比(SMSR)、窄行寬及準確的波長。產品滿足300針多邊協議(MSA) 傳送應答器和離散線路卡的嚴格要求。

可調諧激光器設計中采用下面的工作指標：

• ITU-T G.692?

• Telcordia GR-253?

• Telcordia GR-63?CORE NEBS

• Telcordia GR-468?CORE

其他要求

OM2210提供了相干光接收機校準所需的全部硬件，以下除外：

• 要求OM4000系列OMA或OM1106軟件。

• 不包括計算機。電腦要求請參見OM4000系列產品技術資料。

• 不提供示波器。軟件兼容許多示波器。在訂貨時檢查兼容能力。最低要求包括：每條通道>10?GS/s，每條通道>2.5?GHz帶寬，4通道，LAN連接。

• 不提供DUT。DUT必須是雙偏振外差接收機。如果輸出是差分輸出，那么一次只能測量4個輸出，但如果在P和N之間自動切換，則支持TriMode探頭。

注意

這臺設備是Class 1M激光器產品，只用于產品技術資料中指明的推薦條件和等級。使用非產品技術資料中指定的控制或調節或程序，可能會導致有害的輻射。

看不見的激光輻射–在用于光儀器時，不要用眼睛直接看這臺設備發出的激光輸出。

這臺設備符合21CFR1040.10，偏差除外，偏差符合2007年6月24日發布的第50號激光器通告。
