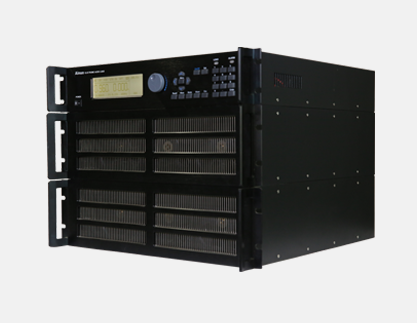

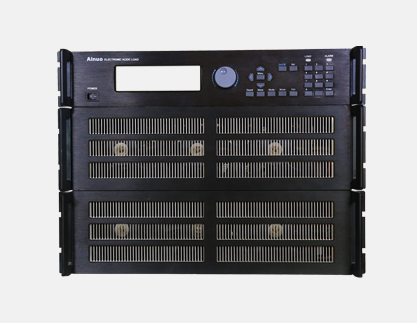

艾諾Ainuo AN292系列交直流電子負載
交直流電子負載AN29
CE認證
功率范圍：1400W-8400W；
蕞低工作電壓至2V，蕞高工作電壓可到350Vrms；
電流范圍：10Arms-60Arms，峰值電流：45A-270A；
頻率范圍：44-1000Hz，DC；
峰值因數范圍：1.4-5.000；
功率因素可在線調節，設置范圍0-1.0；
可三相聯機控制，組成三相交流電子負載；
工作模式：恒電流CC、恒電阻CR、恒功率CP；
電流相移：電流波形相移可在拉載過程中調節；
直流：靜態拉載、動態拉載、可編輯最大40步的程控拉載模式；
交流：波形模擬功能；正弦波、3-15次諧波、Phase-Gate（門控觸發波）、Crest-Factor（峰值因數波-整流模式）；
具有電壓上下限智能判別，超限報警功能（GO/NG功能，GO-通過，NG-不通過）；
遠地電壓檢測 sense 輸入接口，用于精密的電壓檢測，消除大電流時引線壓降引起的電壓測量誤差；
保護功能：過電壓、過電流、過功率、過溫度、直流反極性；
可進行電壓、電流、功率、頻率以及功率因素的測量。
AN29201 交直流電子負載 260V/10A/1400W
AN29202 交直流電子負載 260V/20A/2800W
AN29203 交直流電子負載 260V/30A/4200W
AN29204 交直流電子負載 260V/40A/5600W
AN29205 交直流電子負載 260V/50A/7000W
AN29206 交直流電子負載 260V/60A/8400W
選配RS485通信口、GPIB通信卡、網口、并機 / 聯機機柜
產品功能
交流負載可編輯多種控制波形
測試功能
功率因數測試
AN29交流電子負載能夠仿真電感性或電容性負載，功率因數從0到1。當負載電流的相移角度及CF兩者均有設定時，PF值雖可由1到0，通過面板設置，無須接線，測試方法簡潔方便。
調整率測試
AN29系列交流電子負載在定電流模式時，其負載電流是依設定值而定，而不會隨著被測物的輸出電壓而改變。其特性如圖所示，即負載電流保持設定值不變。
動態性能測試
動態負載的操作是周期性的在兩個負載準位間切換，如圖所示。AN29系列交流電子負載在動態時電流上升、下降斜率獨立可調。
可編輯步驟功能
負載具備4個存貯組，每組可包含10個步驟，串聯最大可達40個步驟，也可分割使用。
并機 / 聯機功能
AN29系列交直流電子負載具有靈活的并機、聯機功能。 多臺并機時，可擴展電流和功率，滿足大功率單相電源測試需求；三相聯機時，組成三相負載，滿足三相電源測試需求；也可以多臺并機后再聯機，組成大功率三相電子負載。
艾諾Ainuo AN292系列交直流電子負載
AN29技術規格
| 型號 | AN29201 | AN29202 | AN29203 |
| 功率 | 1400W | 2800W | 4200W |
| 電流 | 0 ~ 10Arms (45Apeak,) | 0 ~ 20Arms (90 Apeak,) | 0 ~ 30Arms (135 Apeak,) |
| 電壓 | 2~ 260Vrms (360 Vpeak)，可定制350Vrms（500Vpeak） | ||
| 頻率 | 44 ~ 1000Hz, DC | ||
| 交流部分 | |||
| 定電流模式 | |||
| 設定范圍 | 0 ~ 10Arms, 可編程 | 0 ~ 20Arms, 可編程 | 0 ~ 30Arms, 可編程 |
| 精度 | 50/60/400Hz:0.1% + 0.2%量程 | ||
| 分辨率 | 2mA | 5mA | 5mA |
| 定電阻模式 | |||
| 設定范圍 | 1~1200Ω, 可編程 | 1Ω~600Ω, 可編程 | 1Ω~400Ω, 可編程 |
| 精度 | 50/60Hz：±（1.5% +0.5%量程） 400Hz：±（1.5% +1.0%量程） | ||
| 分辨率 | 0.2Ω | 0.1Ω | 0.067Ω |
| 定功率模式 | |||
| 設定范圍 | 1400W, 可編程 | 2800W, 可編程 | 4200W, 可編程 |
| 精度 | DC/50/60/400Hz: 0.2% + 0.3%量程 | ||
| 分辨率 | 0.25W | 0.5W | 0.75W |
| 波峰系數波模式 | |||
| 設定范圍 | 1.4 ~ 5.0, 可編程 | ||
| 門控觸發波模式 | |||
| 導通角 | 0-359° | ||
| 關斷角 | 1-360° | ||
| 諧波模式 | |||
| 次數 | 1-15 | ||
| 設定范圍 | 0-1 | ||
| 分辨率 | 0.1% | ||
| 功率因素模式 | |||
| 設定范圍 | 0 ~ 1超前或滯后, 可編程 | 0 ~ 1超前或滯后, 可編程 | 0 ~ 1超前或滯后, 可編程 |
| 精度 | 1%量程 | 1%量程 | 1%量程 |
| 分辨率 | 0.01 | ||
| 整流性負載模式 | |||
| 工作頻率 | 45Hz ~ 70Hz | ||
| 電阻、電感、電流模式 | 設置參數 : Rs, Ls, C, RL | ||
| 電感寄生電阻設置范圍 | 0 ~ 9.999Ω | 0 ~ 9.999Ω | 0 ~ 9.999Ω |
| 電感設置范圍 | 0 ~ 9999μH | 0 ~ 9999μH | 0 ~ 9999μH |
| 電容設置范圍 | 100 ~ 9999μF | 100 ~ 9999μF | 100 ~ 9999μF |
| 電阻設置范圍 | 2.77 ~ 9999.99Ω | 1.39 ~ 9999.99Ω | 1.11 ~ 9999.99Ω |
| 直流部分 | |||
| 電壓范圍 | 2V ~ 260V | 2V ~ 260V | 2V ~ 260V |
| 電流范圍 | 0A ~ 10A | 0A ~ 20A | 0A ~ 30A |
| 最小工作電壓 | 2V | 2V | 2V |
| 上升時間 | 1ms | ||
| 工作模式 | 定電流、定電阻、定功率、動態 | ||
| 短路電流仿真 | 使用定電阻模式 | ||
| 測量部分 | |||
| 直流電壓測量范圍 | 260V | 260V | 260V |
| 直流電流測量范圍 | 0.1% + 0.1%量程 | 0.1% + 0.1%量程 | 0.1% + 0.1%量程 |
| 直流電壓分辨率 | 100mV | 100mV | 100mV |
| 直流電流測量范圍 | 10.00A | 20.00A | 30.00A |
| 直流電流精度(50/60/400Hz) | 0.1% + 0.2%量程 | 0.1% + 0.2%量程 | 0.1% + 0.2%量程 |
| 直流電流分辨率 | 2.0mA | 4.0mA | 6.0mA |
| 其它參數 | 有功(W), 視在(VA),無功(VAR), 功率因素, 頻率, 失真度 | ||
| 其它 | |||
| 保護 | 過電流：10.5Arms；過電壓：273Vrms；過功率：1470W；過溫度 | 過電流：21Arms；過電壓：273Vrms；過功率：2940W；過溫度 | 過電流：31.5Arms；過電壓：367Vrms；過功率：4410W；過溫度 |
| 控制接口 | RS-232，USB，模擬量控制口 | ||
| 工作電壓 | 115/230 Vac ±15% | ||
| 尺寸 長 x 寬 x 高 | 440×222×465 | ||
| 機腳高度 | 15 | ||
| 型號 | AN29204 | AN29205 | AN29206 |
| 功率 | 5600W | 7000W | 8400W |
| 電流 | 0 ~ 40Arms (180Apeak,) | 0 ~ 50Arms (225 Apeak,) | 0 ~ 60Arms (270 Apeak,) |
| 電壓 | 2~ 260Vrms (360 Vpeak)，可定制350Vrms（500Vpeak） | ||
| 頻率 | 44 ~ 1000Hz, DC | ||
| 交流部分 | |||
| 定電流模式 | |||
| 設定范圍 | 0 ~ 40Arms,可編程 | 0 ~ 50Arms, 可編程 | 0 ~ 60Arms, 可編程 |
| 精度 | DC/50/60/400Hz:0.1% + 0.2%量程 | ||
| 分辨率 | 7mA | 9mA | 10mA |
| 定電阻模式 | |||
| 設定范圍 | 1Ω~300Ω, 可編程 | 1Ω~240Ω, 可編程 | 1Ω~200Ω, 可編程 |
| 精度 | DC/50/60Hz：±（1.5% +0.5% 量程） 400Hz：±（1.5% +1.0%量程） | ||
| 分辨率 | 0.05Ω | 0.04Ω | 0.04Ω |
| 定功率模式 | |||
| 設定范圍 | 5600W, 可編程 | 7000W, 可編程 | 8400W, 可編程 |
| 精度 | DC/50/60/400Hz: 0.2% + 0.3%量程 | ||
| 分辨率 | 1W | 1.25W | 1.5W |
| 波峰系數波模式 | |||
| 設定范圍 | 1.4 ~ 5.0, 可編程 | ||
| 門控觸發波模式 | |||
| 導通角 | 0-359° | ||
| 關斷角 | 1-360° | ||
| 諧波模式 | |||
| 次數 | 1-15 | ||
| 設定范圍 | 0-1 | ||
| 分辨率 | 0.1% | ||
| 功率因素模式 | |||
| 設定范圍 | 0 ~ 1 超前或滯后, 可編程 | 0 ~ 1超前或滯后, 可編程 | 0 ~ 1超前或滯后, 可編程 |
| 精度 | 1%量程 | 1%量程 | 1%量程 |
| 分辨率 | 0.01 | ||
| 整流性負載模式 | |||
| 工作頻率 | 45Hz ~ 70Hz | ||
| 電阻、電感、電流模式 | 設置參數 : Rs, Ls, C, RL | ||
| 電感寄生電阻設置范圍 | 0 ~ 9.999Ω | 0 ~ 9.999Ω | 0 ~ 9.999Ω |
| 電感設置范圍 | 0 ~ 9999μH | 0 ~ 9999μH | 0 ~ 9999μH |
| 電容設置范圍 | 100 ~ 9999μF | 100 ~ 9999μF | 100 ~ 9999μF |
| 電阻設置范圍 | 1 ~ 9999.99Ω | 1 ~ 9999.99Ω | 1 ~ 9999.99Ω |
| 直流部分 | |||
| 電壓范圍 | 2V ~ 260V | 2V ~ 260V | 2V ~ 260V |
| 電流范圍 | 0A ~ 40A | 0A ~ 50A | 0A ~ 60A |
| 最小工作電壓 | 2V | 2V | 2V |
| 上升時間 | 1ms | ||
| 工作模式 | 定電流、定電阻、定功率、動態 | ||
| 短路電流仿真 | 使用定電阻模式 | ||
| 測量部分 | |||
| 直流電壓測量范圍 | 260V | 260V | 260V |
| 直流電流測量范圍 | 0.1% + 0.1%量程 | 0.1% + 0.1%量程 | 0.1% + 0.1%量程 |
| 直流電壓分辨率 | 100mV | 100mV | 100mV |
| 直流電流測量范圍 | 40.00A | 50.00A | 60.00A |
| 直流電流精度(50/60/400Hz) | 0.1% + 0.2%量程 | 0.1% + 0.2%量程 | 0.1% + 0.2%量程 |
| 直流電流分辨率 | 8.0mA | 10.0mA | 12.0mA |
| 其它參數 | 有功(W), 視在(VA),無功(VAR), 功率因素, 頻率, 失真度 | ||
| 其它 | |||
| 保護 | 過電流：42Arms；過電壓： 273Vrms；過功率：2880W；過溫度 | 過電流：52.5Arms；過電壓：273Vrms；過功率：7350W；過溫度 | 過電流：63Arms；過電壓：273Vrms；過功率：8820W；過溫度 |
| 控制接口 | RS-232，USB，模擬量控制口 | ||
| 工作電壓 | 115/230 Vac ±15% | ||
| 尺寸 長 x 寬 x 高 | 440×354×465 | ||
上述規格僅供參考，具體技術規格以合同約定為依據。
