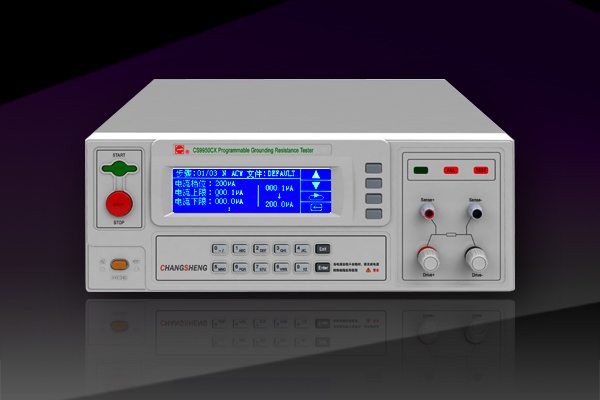

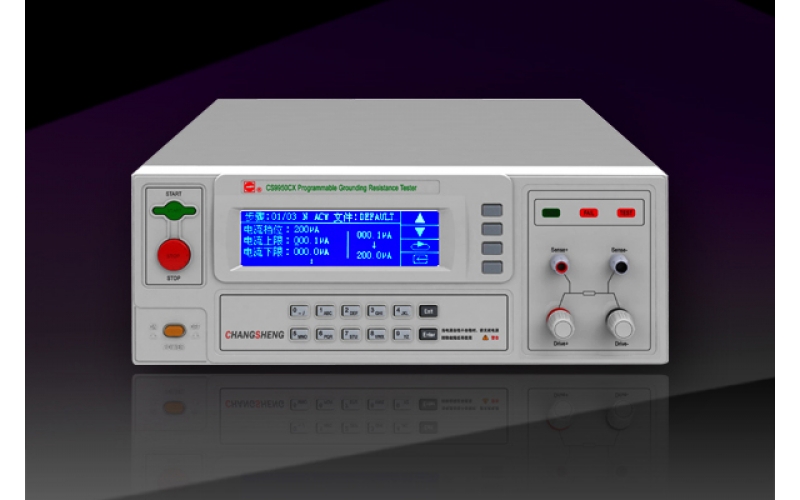

CS9950CX程控接地阻抗測試儀
CS9950CX型程控接地電阻測試儀,它們采用微電腦控制器控制輸出電流的大小和輸出電流的頻率；測試儀電流輸出為恒流源輸出，即在測試儀的測試范圍內，輸出電流的大小不隨外接負載阻值的變化而變化，輸出電流值為設置電流值；具有開路報警功能，配備PLC所需的信號輸入、輸出接口，可方便的與PLC組成綜合測試系統，亦可選配RS232接口，能夠準確地測量各種電機、電器、儀器儀表、家用電器等用電網供電的電氣設備外殼易觸及金屬部件與其保護接地端子之間的電阻值。
◆對設備金屬部件與保護接地端子之間精密測量
◆恒流輸出：輸出電流不受負載和市電的影響，保證測試數據的準確、可靠；
◆線性功放驅動：測試儀采用 DDS 原理產生標準的正弦波送給性功放驅動輸出，波峰因數在 1.3～1.5范圍內
◆輸出頻率可供選擇：測試儀提供兩種測量電阻，測試精度高
◆前面板軟件校準：儀器的校準可通過前面板按鍵進行，無需打開儀器機殼
◆選配 RS232、RS485 接口，標配 PLC 接口
CS9950CX程控接地阻抗測試儀
CS9950CX程控接地阻抗測試儀
| 型號 | CS9950CX（輸出交流電流） | ||
| GR | 輸出電流 | 范圍 | 3.0A～40.0A |
| 精度 | ±（2％讀值+0.2A） | ||
| 分辨率 | 0.01A | ||
| 最大輸出功率 | 240W（40A/0.15Ω） | ||
| 最大輸出電流 | 40A | ||
| 電阻上限設定值 |  | ||
| 輸出波形 | 正弦波 | ||
| 輸出波形失真度 | ≤2%（空載或純阻性負載） | ||
| 波峰因數 | 1.3～1.5 | ||
| 輸出信號類型 | DDS+功放 | ||
| 測試時間 | 0.3s～999.9s 0=連續測試 | ||
| 間隔時間 | 0.0s～999.9s 0=間隔時間關 | ||
| 接地電流表 | 測量范圍 | 3.00A～40.00A | |
| 分辨率 | 0.01A | ||
| 精度 | ±（2％讀值+0.2A） | ||
| 顯示值 | 均方根值 | ||
| 接地電阻表 | 范圍 | 0～510mΩ | |
| 精度 | ±（2％讀值+2mΩ） | ||
| 分辨率 | 0.1mΩ | ||
| 測量法 | 四端法 | ||
| 計時器 | 范圍 | 0～999.9s | |
| 分辨率 | 0.1s | ||
| 精度 | ±（0.1%+50ms） | ||
CS9950CX程控接地阻抗測試儀
CS9950CX程控接地阻抗測試儀
名稱 | 型號 | 圖片 | 類型 | 描述 |
接地附件（紅色） | CS26011-1 |  | 標配 | 1個 |
接地附件（黑色） | CS26011-2 |  | 標配 | 1個 |
電源線 | CS26031-1 |  | 標配 | 1個 |
數據連接線 | CS26023-1 |  | 標配 | 1個 |
USB接口電纜 | CS26027-1 |  | 標配 | 1個 |
接地點檢盒 | CS26035 |  | 選配 | 1個 |
