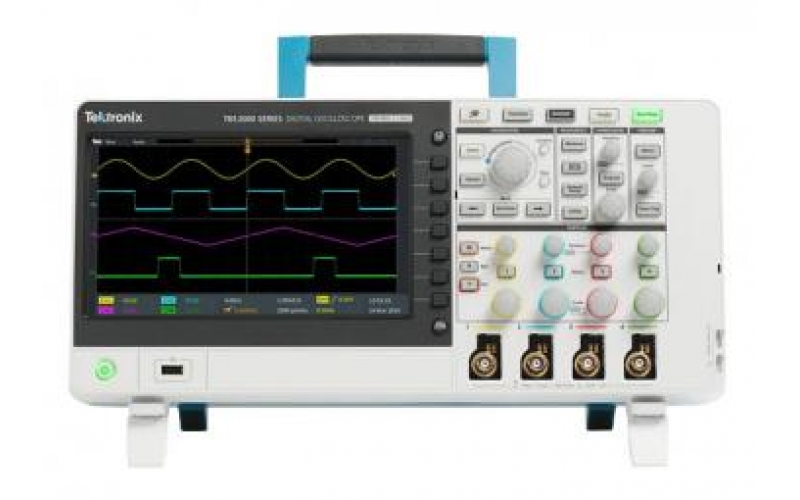

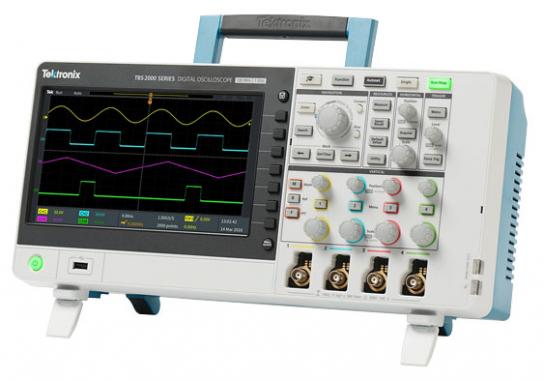

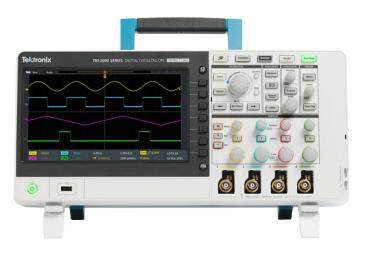

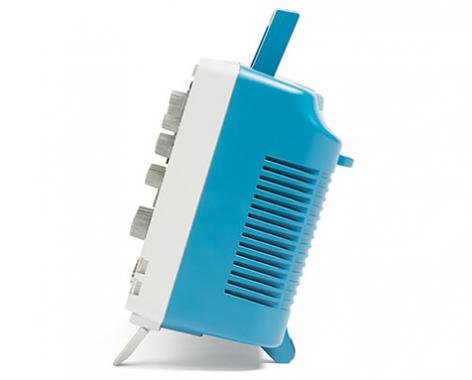

泰克TBS2000 數字存儲示波器

憑借9英寸WVGA顯示器、20M點記錄長度和1 GS/s采樣率，TBS2000系列示波器可以捕獲和顯示明顯多得多的信號，幫助您更快地評估設計。全新的波形上面光標讀數和32種自動測量，使您能夠簡便地、滿懷信心地分析信號，每種功能都擁有豐富的小貼士，幫助您迅速選擇正確的功能。TekVPI?探頭接口不僅適用于傳統BNC連接，還支持最新有源電壓探頭和電流探頭，應用范圍極廣。

主要性能指標

• 2?個和 4?個模擬通道型號

• 100和70 MHz帶寬型號

• 高達 1?GS/s 的采樣率

• 所有通道上20 M記錄長度

• 5年保修

主要特點

• 9英寸WVGA彩色顯示器

• 15個水平格，顯示的信號多出50%

• TekVPI探頭接口支持有源探頭、差分探頭和電流探頭，支持自動定標和單位

• 32種自動測量和FFT功能，全面分析波形

• HelpEverywhere提供有益的屏顯小貼士

• 內置示波器介紹手冊，提供操作說明和示波器基礎知識

• 2通道型號，重僅2.62?kg (5.8磅)，攜帶方便

連接能力

• 前面板上USB 2.0主控端口，快速簡便地存儲數據

• Wi-Fi 接口可提供無線通信功能1?支持

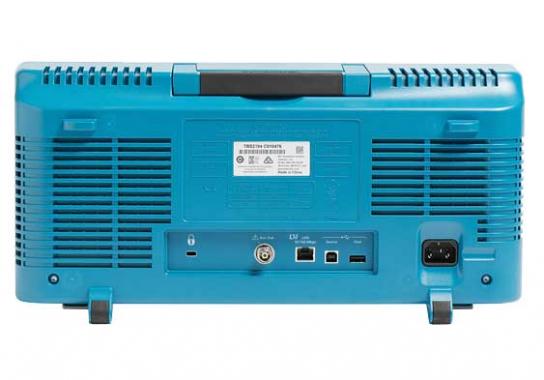

• 后面板上USB 2.0設備端口，簡便地連接PC

• LXI標準10/100BASE-T以太網端口，通過LAN進行遠程控制

1可從一些國家/地區的泰克經銷商處作為附件購買 Wi-Fi 適配器，型號為 TEK-USB-WIFI。有關詳細信息，請參閱訂購信息。

教育

• 課件功能，在顯示器上提供實驗練習指引

• 全面兼容教育應用中的TekSmartLab實驗管理軟件

專業設計，讓您的工作更輕松

TBS2000系列是為了簡便操作和快速操作教學專門設計的。專用控制功能可以迅速進入重要設置，您可以更快地評估信號。許多示波器僅有8個豎格和10個橫格，而TBS2000則提供了10個豎格和15個橫格，您可以看到更多的信號信息。顯示器還為測量結果和菜單信息提供了更多的空間。

專為杰出的波形查看和分析能力而設計

?

長記錄長度及卷動和縮放

可以選擇記錄長度，從2000個樣點直到20M樣點，捕獲長時間記錄。超長記錄長度將幫助您找到異常信號，檢驗數字通信。為幫助瀏覽長采集數據，縮放功能可以迅速卷動記錄，放大查看信號細節。

?

?

在縮放模式下，上方畫面提供了最多20M點概況。下方畫面顯示了放大后的詳細視圖。

?

?

波形顯示畫面上顯示光標讀數。可以使用光標測量時間、幅度或兩者。

多功能觸發和采集模式

觸發系統是為調試當今混合信號設計而打造的。除基本邊沿觸發外，它還包括脈寬觸發和欠幅脈沖觸發，特別適合調試設計的數字部分。脈寬觸發非常適合尋找窄毛刺或超時條件。您可以指定一個電壓閾值和一個寬度，在脈沖太窄、太寬或持續特定時間時，示波器會觸發采集。欠幅脈沖觸發旨在捕獲幅度短于預期的信號。您可以指定兩個電壓閾值和一個寬度。如果脈沖幅度落在兩個閾值之間，那么示波器將觸發采集。

默認的采集模式是采樣模式，這種模式適合大多數應用。但是，儀器還提供了峰值檢測模式，適合查找尖峰；平均模式則可以幫助降低重復的信號上的噪聲。

自動測量變得更輕松

全套自動測量可以快捷方便地測試各種信號和應用。

?

?

一個屏幕上列出及選中所有測量。

通過一個測量選擇屏幕，您可以方便地在32種自動測量中進行選擇，而不必搜尋多個菜單。您可以選擇放在頁面頂部的最常用的測量，也可以選擇4種類別：頻率、時間、幅度和區域。HelpEverywhere系統為每項測量提供了小貼士，可以更方便地知道使用哪項測量，了解測量結果。

?

?

測量是透明的，因此不會擋住波形。

測量按來源加上顏色編碼，顯示在透明背景上，因此波形不會被讀數擋住。

FFT功能

按專用前面板FFT按鈕，您可以使用FFT功能，了解信號的頻率成分?？梢灾伙@示FFT，或打開源波形顯示，同時查看頻譜和時域波形。透明讀數顯示重要設置，而不會擋住FFT顯示。

?

?

時域源波形可以顯示在FFT頻率頻譜上方。

內置小貼士，設置更迅速

HelpEverywhere是TBS2000上獨有的功能。在您瀏覽主要菜單時，它會即時顯示幫助信息。小貼士包括測量信息、應用小貼士、文字和圖形形式的整體指引。您可以從HelpEverywhere菜單中打開和關閉小貼士。

?

?

HelpEverywhere小貼士解釋了重要設置。

屏顯示波器基礎知識

Scope Intro是TBS2000內嵌的簡明手冊。按前面板Function按鈕，可以獲得示波器基本操作系統，以及面向教育應用的TBS2000和TekSmartLab實驗管理系統。

?

?

Scope Intro（示波器介紹）涵蓋基本示波器操作和TBS2000使用方式。

?

同類第一個支持無線通信的解決方案

LXI嵌入式網頁，用于儀器控制

LXI是一種基于LAN連接的行業標準，實現靈活、可靠、高效的通信和控制。TBS2000支持LXI Core 2011。通過在網絡瀏覽器中簡單地輸入儀器IP地址，可以進入TBS2000 LXI網頁。

?

?

LXI控制屏幕和波形顯示。

TekVPI?接口和有源探頭支持

TekVPI探頭接口確立了探測易用性標準。通過這個接口，TBS2000系列支持各種最新電壓探頭和電流探頭，滿足各種應用需求。這些探頭通過接口供電及與TBS2000通信。標度因數和狀態信息（如錯誤條件）發送給儀器處理和顯示，而不必手動設置標度因數，計算偏置，或監測鉗夾張開情況，也不需要對電流探頭消磁。

?

?

TekVPI探頭把標度設置、范圍和狀態傳送給TBS2000。

創新的新型教育解決方案

TBS2000提供了全新的方式，教育機構可以把更多的時間放在講授電路概念上，而不是放在設置和管理實驗上。

?

?

課件功能允許學生在儀器顯示器上查看實驗信息。

集成課件功能允許教授在儀器中加載實驗練習，在每個站上為學生提供指引，并提供結構化框架，學生可以捕獲數據，并包含在報告中。泰克課件資源中心提供了100多種可供下載的實驗練習樣例。

TBS2000可以簡便地整合到TekSmartLab系統中。在整合之后，教育機構只需點擊幾下鼠標，就可以預置裝滿儀器的實驗室，實驗室講師可以從中央工作站追蹤每個學生的進度。

您可以信賴的性能

泰克提供行業領先的服務和支持，每臺TBS2000系列示波器都標配5年保修。

技術數據

除另行說明外，所有技術規格均受保證。除另行說明外，所有技術規范適用于所有型號。

型號概況

垂直系統模擬通道

• 硬件帶寬限制

• 20MHz

• 輸入耦合

• DC、AC或GND

• 輸入阻抗

• 1?MΩ ± 2?%, 11.5?pF ± 2.5?pF

• 輸入靈敏度范圍

• 2?mV/Div ~ 5?V/Div

• 垂直分辨率

• 8?位

• 最大輸入電壓，1?MΩ

• 300?V RMS，峰值≤ ±450?V

• 采集模式

•


• 采樣

• 采集采樣值。

• 峰值檢測

• 在所有掃描速度下，捕獲最窄 3.5?ns 的毛刺。

• 平均

• 平均包含 2?~ 512?個波形。

• 高分辨率

• 將一個采集間隔的多個采樣平均到一個波形點。

• 滾動

• 在屏幕上從右向左滾動波形，掃描速度小于或等于 40?ms/div (在 20M 記錄長度時為 400?ms/div)。

• 數學模式

•


• 所有型號:

• Ch 1?- Ch 2?

  Ch 2?- Ch 1?

  Ch 1?+ Ch 2?

  Ch 1?X Ch 2?

  FFT

• 4通道型號:

• Ch 3?- Ch 4?

  Ch 3?+ Ch 4?

  Ch 4?- Ch 3?

  Ch 3?X Ch 4?

• DC均衡

• ± (1?mV +0.1?div)

• DC增益精度

• ± 3%, 10?mV/div ~ 5?V/div-

  ± 4%典型值, 2?mV/div和5 mV/div

• DC電壓測量精度平均模式

•


• 平均16個波形

• ±((DC Gain Accuracy) X |reading - (offset - position)| + Offset Accuracy + 0.11?div + 1?mV)

• 在平均采用相同示波器設置和環境條件采集的≥16個波形時，任意兩次平均之間的增量電壓

• ±(DC增益精度 X |讀數| + 0.08?div + 1.4?mV)

• 垂直位置范圍

• ±5?格

• 垂直偏置范圍

• Volts/Div設置	偏置范圍, 1?MΩ
  2?mV/div - 200?mV/div	±0.8?V
  >200?mV/div - 5?V/div	±20?V

• 模擬帶寬，直流耦合

•


• 100?MHz型號：

• DC ~ ≥100?MHz，對2 mV/div ~ 5?V/div.

• 70?MHz型號:

• 70?MHz型號: DC ~ ≥70?MHz，對2 mV/div ~ 5?V/div.

• 共模抑制比(CMRR)，典型值

• 60?Hz時100:1，50?MHz正弦波時下降到10:1，每條通道上Volts/div和耦合設置相等。

• 通道間隔離度

• TBS2072, TBS2074	TBS2102, TBS2104
  ≥100:1，≤70?MHz時	≥100:1，≤100?MHz時

水平系統模擬通道

• 在最高采樣率下捕獲的最大持續時間(所有通道)

• 40?ms

• 時基范圍

• 2?ns/格至 100?秒/格

• 時基時延范圍

• -15格 ~ 5000?s

• 時延校正范圍

• ±100?ns

• 時基精度

• ±25?ppm，在任何 ≥1?ms 間隔上

觸發系統

• 觸發模式

• 自動觸發，正常觸發，單次觸發

• 觸發釋抑范圍

• 20?ns ~ 8?s

• 觸發類型

•


• 邊沿

• 任意通道上正或負斜率。耦合包括DC、HF抑制、LF抑制和噪聲抑制。

• 脈寬

• 在正或負脈沖的寬度>、<、=、≠或落在指定時間周期之內/之外時觸發采集。

• 欠幅脈沖

• 在一個脈沖越過一個閾值，但在再次越過第一個閾值前未能越過第二個閾值時觸發采集。

• 觸發耦合模擬通道

• DC，噪聲抑制，高頻抑制，低頻抑制

• 靈敏度，邊沿類型觸發，DC耦合

• 觸發源	靈敏度
  模擬輸入	0.4格，DC ~ 50?MHz
  	0.6格，>50?MHz ~ 100?MHz

• 觸發電平范圍

• 輸入通道：從中心屏幕± 4.90格

數據存儲

• 非易失性內存保留時間，典型值

• 前面板設置、保存的波形、設置和校準常數沒有時間限制。

• 實時時鐘

• 可編程時鐘用年、月、日、時、分、秒提供時間。

波形測量

• 光標

• 時間、幅度和屏幕。

• 自動測量

• 32項，一次最多可以在屏幕上顯示其中6項。測量包括：周期，頻率，上升時間，下降時間，正占空比，負占空比，正脈寬，負脈寬，突發寬度，相位，正過沖，負過沖，峰峰值，幅度，高，低，最大值，最小值，中間值，周期中間值，RMS，周期RMS，正脈沖數，負脈沖數，上升沿數，下降沿數，面積，周期面積，延遲FR，延遲FF，延遲FR和延遲RR。

• 選通

• 隔離采集內部發生的具體事件，使用屏幕、在波形光標之間或整個記錄長度中獲得測量數據。

波形數學

• 代數

• 加、減和乘波形。

• FFT

• 頻譜幅度。把FFT垂直標度設置為線性RMS或dBV RMS，把FFT窗口設置為矩形、Hamming、Hanning或Blackman-Harris。

遠程控制軟件

• LXI網頁

• LXI Core 2011。內置網頁可以遙控水平和垂直標度、觸發設置和測量?？梢园巡ㄐ魏顽R像保存到U盤中。

顯示器系統

• 顯示器類型

• 9英寸(228?mm)寬屏液晶TFT彩色顯示器。

• 顯示器分辨率

• 水平800 x 垂直480顯示像素(WVGA)。

• 波形樣式

• 矢量、可變余輝和無窮大余輝。

• 格線

• 網格，無。

• 格式

• YT 和 XY。

輸入/輸出端口

• USB 2.0高速主控端口

• 支持USB海量存儲設備、Wi-Fi加密狗，前后面板各一個。

• USB 2.0?高速設備端口

•


• 設備端口

• 后面板連接器可以通過USBTMC或GPIB及TEK-USB-488與示波器通信或控制示波器。

• 兼容的USB-WIFI加密狗

• TBS2xxx USBWIFI選項

  TEK-USB-WIFI附件

  TP-LINK TL-WN823N, Netgear WNA1000M, WNA3100M

• LAN 端口（以太網）

• RJ-45連接器，支持10/100BASE-T。

• 探頭補償裝置

•


• 幅度

• 5?V

• 頻率

• 1?kHz

• Kensington式鎖

• 后面板安全插槽連接到標準Kensington式鎖上。

電源

• 電源電壓

• 100?~ 240?VAC?RMS ±10%

• 電源頻率

• 45?Hz ~ 65?Hz (90?~ 264?V)

  360?Hz ~ 440?Hz (100?~ 132?V)

• 功耗

• 最大80 W

物理特點

• 外觀尺寸

•


• TBS2xx2:

• 高：174.9?mm (6.89英寸)

  寬：372.4?mm (14.66英寸)

  厚：103.3?mm (4.07英寸)

• TBS2xx4:

• 高：201.5mm (7.93英寸)

  寬：412.8?mm (16.25英寸)

  厚：128.1?mm (5.04英寸)

• 重量

•


• TBS2xx2:

• 2.62?kg (5.8磅)，獨立式儀器

  5.1?kg (11.2磅)，在包裝用于國內運輸時。

• TBS2xx4:

• 4.17?kg (9.2磅)，獨立式儀器。

  7?kg (15.4磅)，在包裝用于國內運輸時。

• 冷卻間隙

• 儀器左側和后面要求50 mm (2英寸)。

EMC、環境和安全

• 溫度

•


• 工作時：

• 0?°C ~ +50?°C (+32?oF ~ 122?oF)

• 未工作時：

• -40?°C ~ +71?°C (-40?oF ~ 160?oF)

• 濕度

•


• 工作時：

• 高：+30?°C ~ +50?°C，5% ~ 60%相對濕度

  低：0?°C ~ +30?°C，5% ~ 95%相對濕度

• 未工作時：

• 高：+30?°C ~ +55?°C，5% ~ 60%相對濕度

  低：0?°C ~ +30?°C，5% ~ 95%相對濕度

• 高度

•


• 工作時：

• 最高3,000米(9,842英尺)。

• 未工作時：

• 最高12,000米(39,370英尺)。

• 法規

•


• 電磁兼容能力

• EC委員會指令2004/108/EC

• 安全

• UL61010-1:2004; CAN/CSA-C22.2?No. 61010.1: 2004; EN61010-1:2001; 滿足產品安全低壓指令2004/108/EC。
