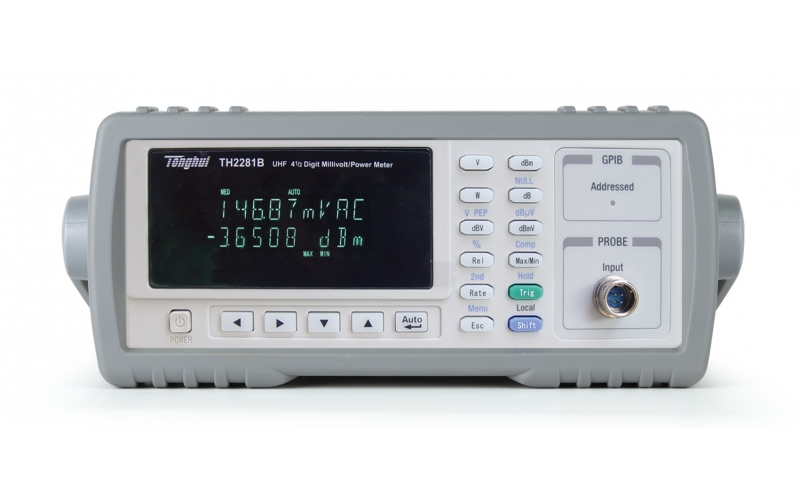

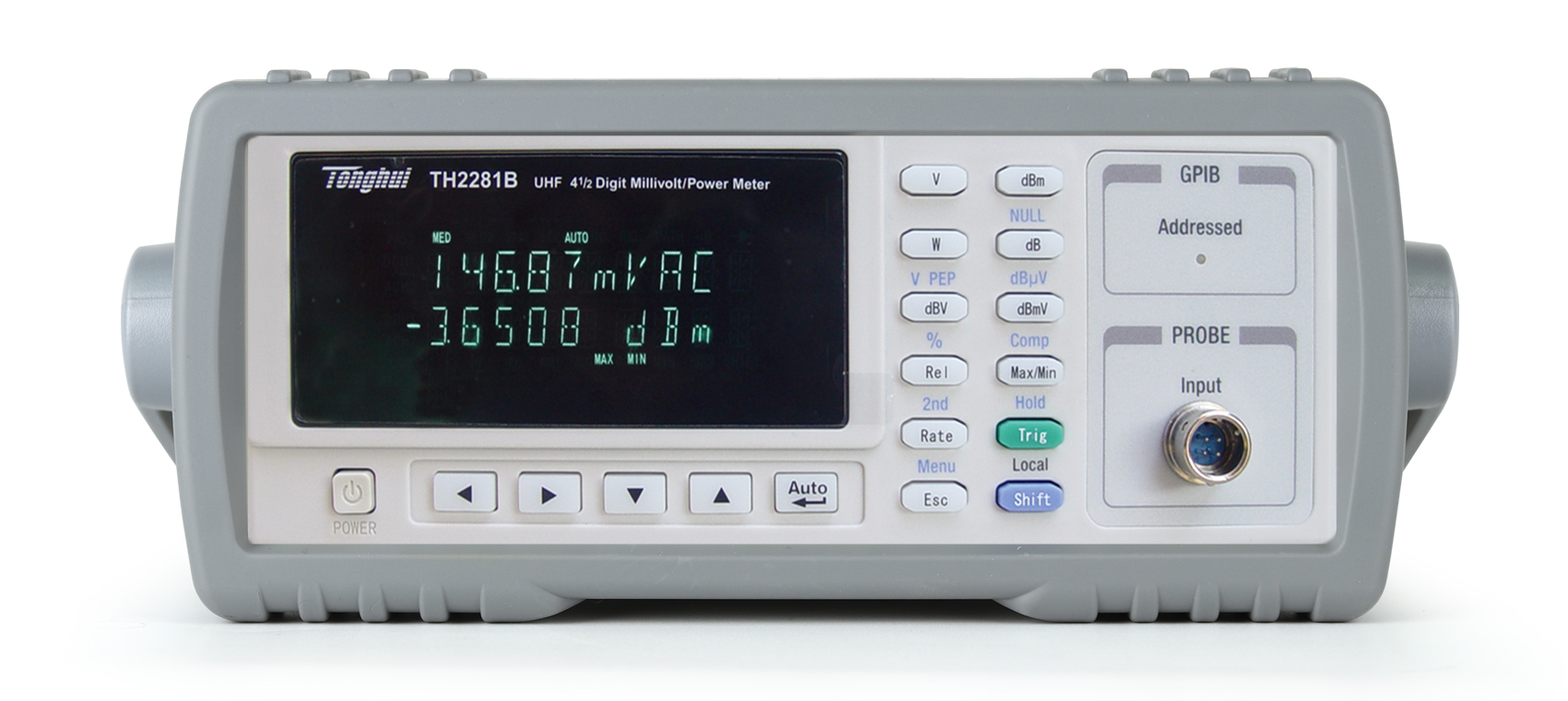

TH2281B 超高頻數字毫伏/功率表

• 簡介

• ■ TH2281系列超高頻數字毫伏/功率表，其測試頻率范圍覆蓋了9kHz~3GHz，從而填補了電壓測量中低頻段至微波段測量全范圍覆蓋的空白。其裝備的同軸檢波器和探頭是射頻和微波實驗室、測試部門以及維護部門不可缺少的工具，因而在工廠、研究部門、部隊和學校都有廣泛的應用。

• 應用

•


• 技術參數

• 型號	TH2281B
  輸入配置	射頻探頭，50Ω同軸三通，NJ型50Ω標準負載（一個）

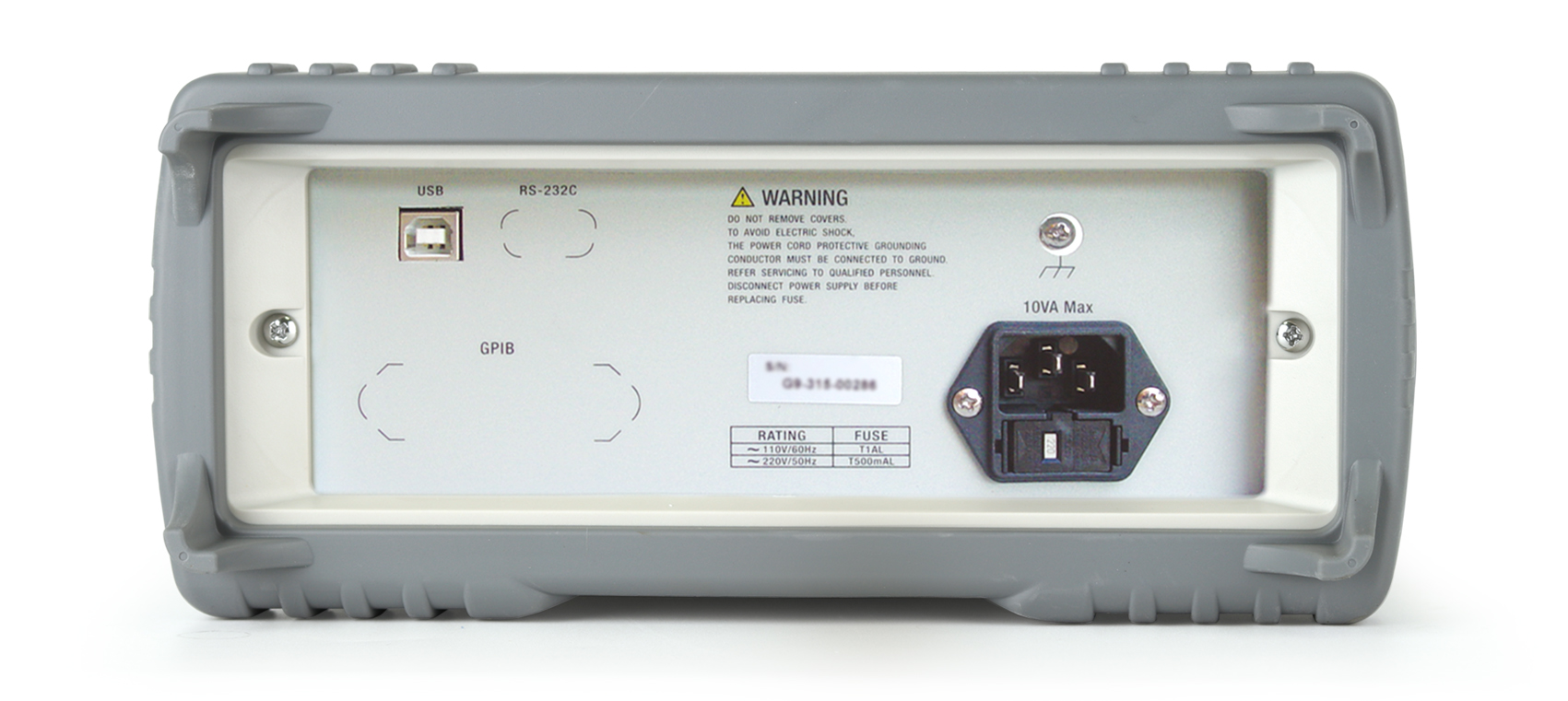

  接口	標配USB_DEV接口，選配GPIB與RS232C接口
  基本準確度	讀數值的±2%
  輸入阻抗	低頻時探頭輸入阻抗≥100kΩ，插入50Ω負載同軸三通測量電壓和功率。
  測量電壓和功率量程	3.8mV、 38mV、 380mV、3.8V、10V
  	-35dBm、 -15dBm、 5dBm、 25dBm、33dBm
  過載電壓	AC≤15Vrms DC≤50V
  頻率響應誤差	9kHz-200MHz ±( 讀數值的4%+滿量程的0.5%)200MHz-800MHz ±( 讀數值的8%+滿量程的0.5%)800MHz-1000MHz ±( 讀數值的10%+滿量程的0.5%)1000MHz-1200MHz ±( 讀數值的12%+滿量程的0.5%)
  駐波系數（VSWR）	9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35  1000MHz-1200MHz 1.44



• 附件

標配
配件名稱	型號
射頻探頭	TH19003
同軸三通	TH19005
50Ω同軸負載	TH19006
