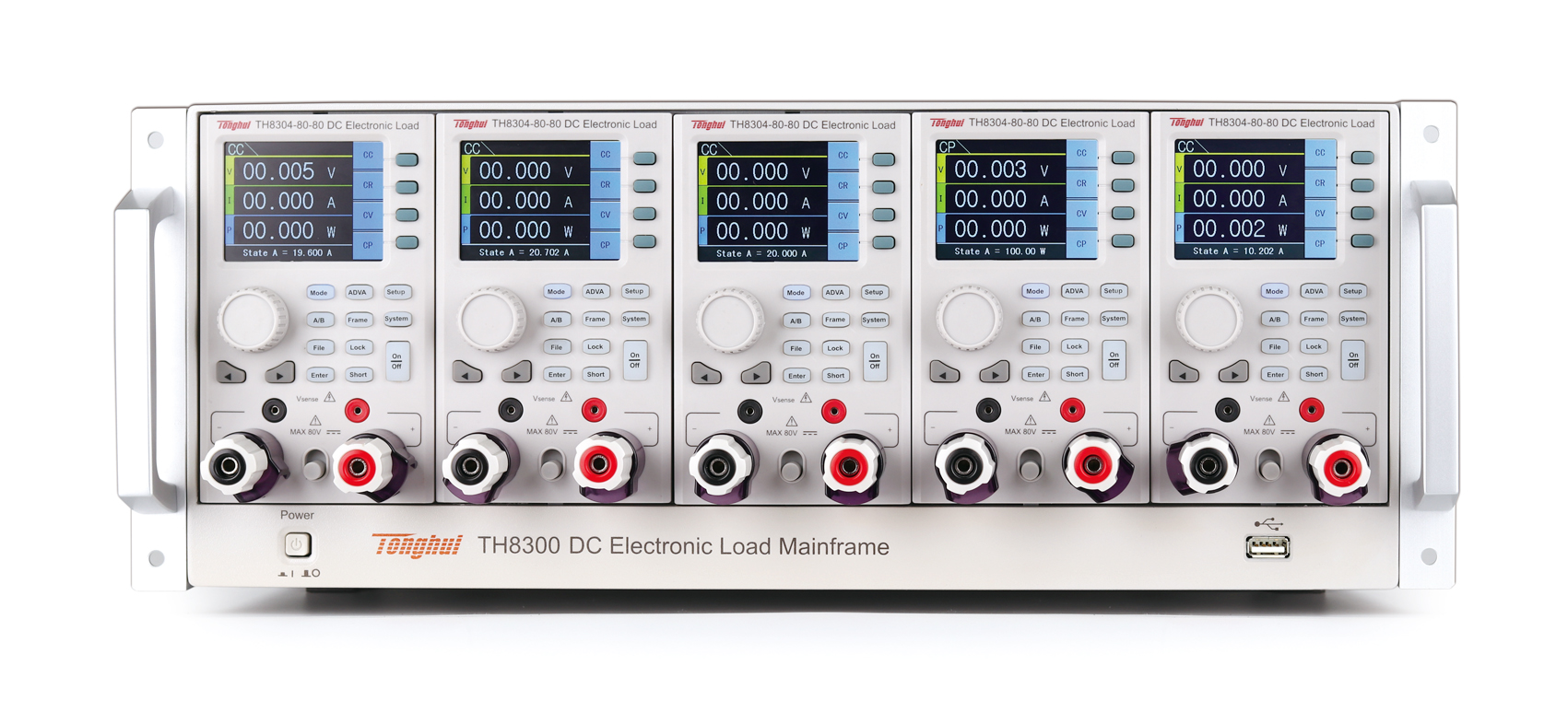

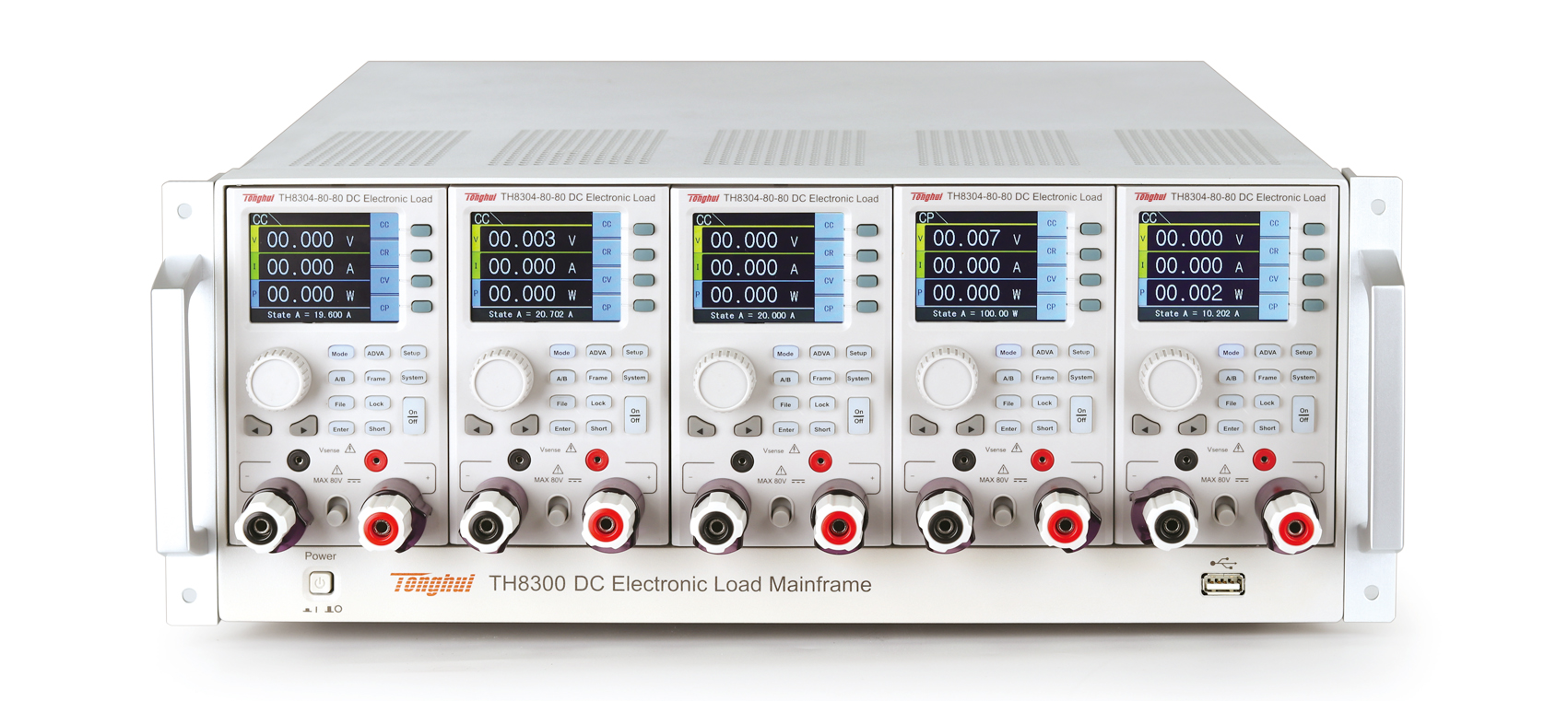

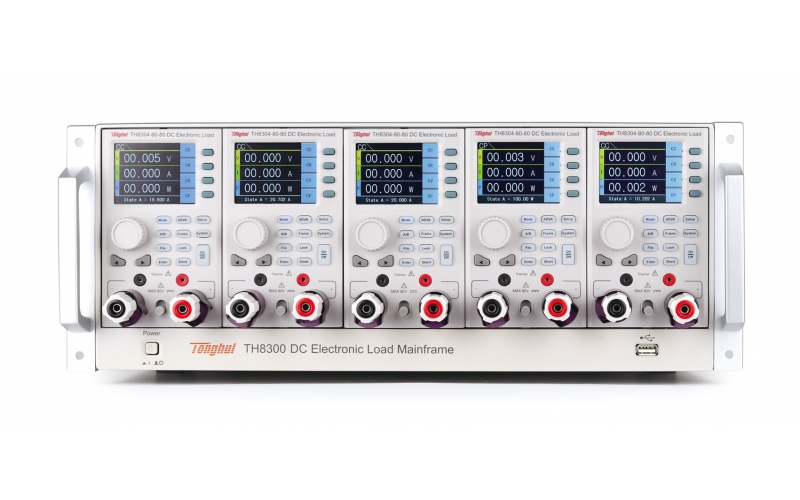

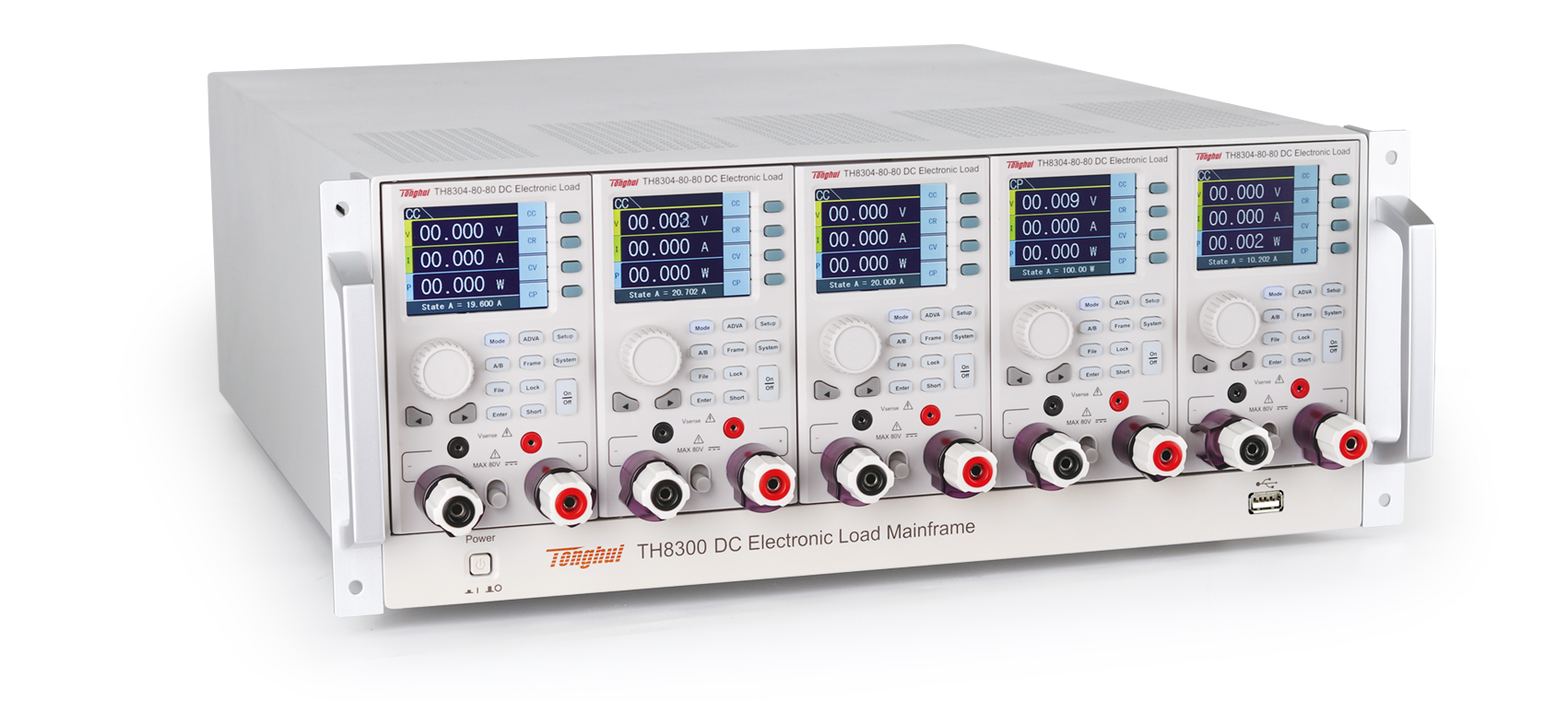

TH8300 機架式可編程直流電子負載
應用
■ 電源類充電器，開關電源，通訊電源，LED驅動，手機電池，充電寶等
■ 新能源太陽能電池，新動力汽車，電動自行車
■ 電子電力元器件保險絲/接插件/繼電器/傳感器
■ 自動化設備集成測試
技術參數(shù)
主機
TH8300機框
支持模組
5
接口

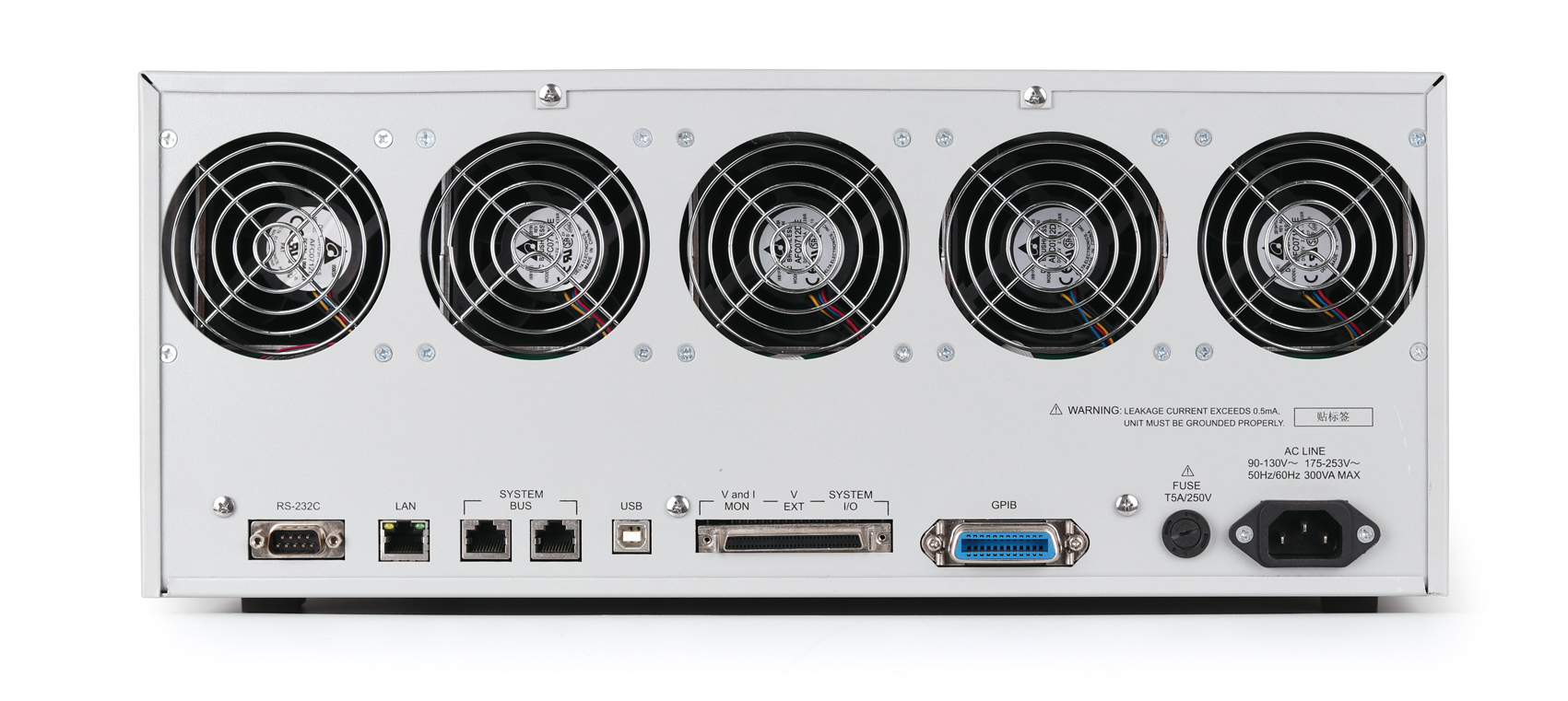

RS232, USB HOST, USB DEVICE, LAN, GPIB, SYSTEM I/O, CAN.
模組
型號
TH8301-80-20
TH8302-80-40
TH8303-80-60
TH8304-80-80
功率
100W*2
200W*1
300W*1
400W*1
電壓
0~80V
0~80V
0~80V
0~80V
電流
20A
40A
60A
80A
常規(guī)模式
CC模式（定電流模式），CR模式（定電阻模式），CV模式（定電壓模式），CP模式（定功率模式）。
定電壓
量程
6V
16V
80V
分辨率
0.1mV
1mV
1mV
精度
0.05%+0.1%FS
定電流
量程
0~0.2A
0~2A
0~·20A
0~0.4A
0~4A
0~40A
0~0.6A
0~6A
0~60A
0~0.8A
0~8A
0~80A
分辨率
0.01mA
0.1mA
1mA
0.01mA
0.1mA
1mA
0.01mA
0.1mA
1mA
0.01mA
0.1mA
1mA
精度
0.1%+0.1%FS
定電阻
量程
0.04~80Ω 100W/6V
1.44~2.9kΩ 100W/16V
5.76~12kΩ
100W/80V
0.02~40Ω
200W/6V
0.8~1.5kΩ
200W/16V
3~6kΩ
200W/80V
0.015~30Ω
300W/6V
0.3~600Ω
300W/16V
1.5~3kΩ
300W/80V
0.01~20Ω
400W/6V
0.36~720Ω
400W/16V
1.45~2.9kΩ
400W/80V
分辨率
0.1Ω
精度
1%
定功率
量程
0~2W
0~10W
0~100W
0~2W
0~20W
0~200W
0~6W
0~30W
0~300W
0~8W
0~40W
0~400W
分辨率
1mW
10mW
100mW
2mW
20mW
200mW
3mW
30mW
300mW
4mW
40mW
400mW
精度
1%
動態(tài)模式-定電流模式
頻率范圍
100Hz~50kHz/0.01Hz~1kHz
精度
1us/1ms+100ppm
測量（回讀）
電壓
量程
0~6V
0~16V
0~80V
分辨率
2mV
0.3mV
1.4mV
精度
0.025%+0.01%FS
0.01%+0.025%FS
電流
量程
0~0.2A
0~2A
0~20A
0~0.4A
0~4A
0~40A
0~0.6A
0~6A
0~60A
0~0.8A
0~8A
0~80A
分辨率
0.004mA
0.04mA
0.4mA
0.008mA
0.08mA
0.8mA
0.012mA
0.12mA
1.2mA
0.016mA
0.16mA
1.6mA
精度
0.05%+0.05%FS
功率
量程
16W
30W
100W
30W
60W
200W
6W
30W
300W
60W
60W
400W
精度
1%+0.1%FS
保護功能
過壓保護(OVP)， 過流保護(OCP)， 過功率保護(OPP)， 過熱保護(OHP)。
存儲
組
