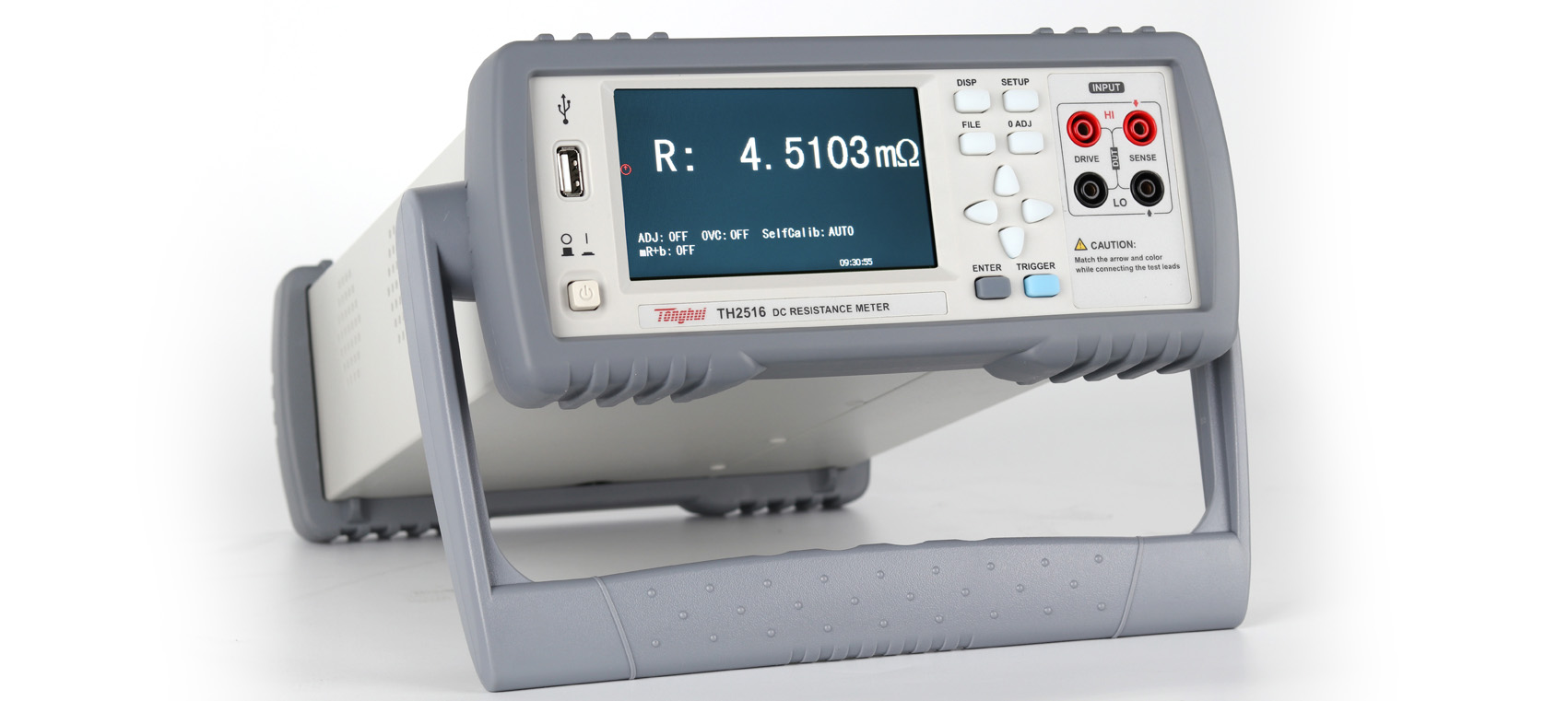

TH2516 直流電阻測試儀

• 簡介

• ■ TH2516直流電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝，帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的最高電阻測量精度及1uΩ最小電阻分辨率，其適用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；其超高速的測試速度以及通過handler接口可以輸出3檔不同邊界的比較結果信號，便于生產線上的自動化操作。

• 應用

•


• 技術參數

• 產品型號	TH2516

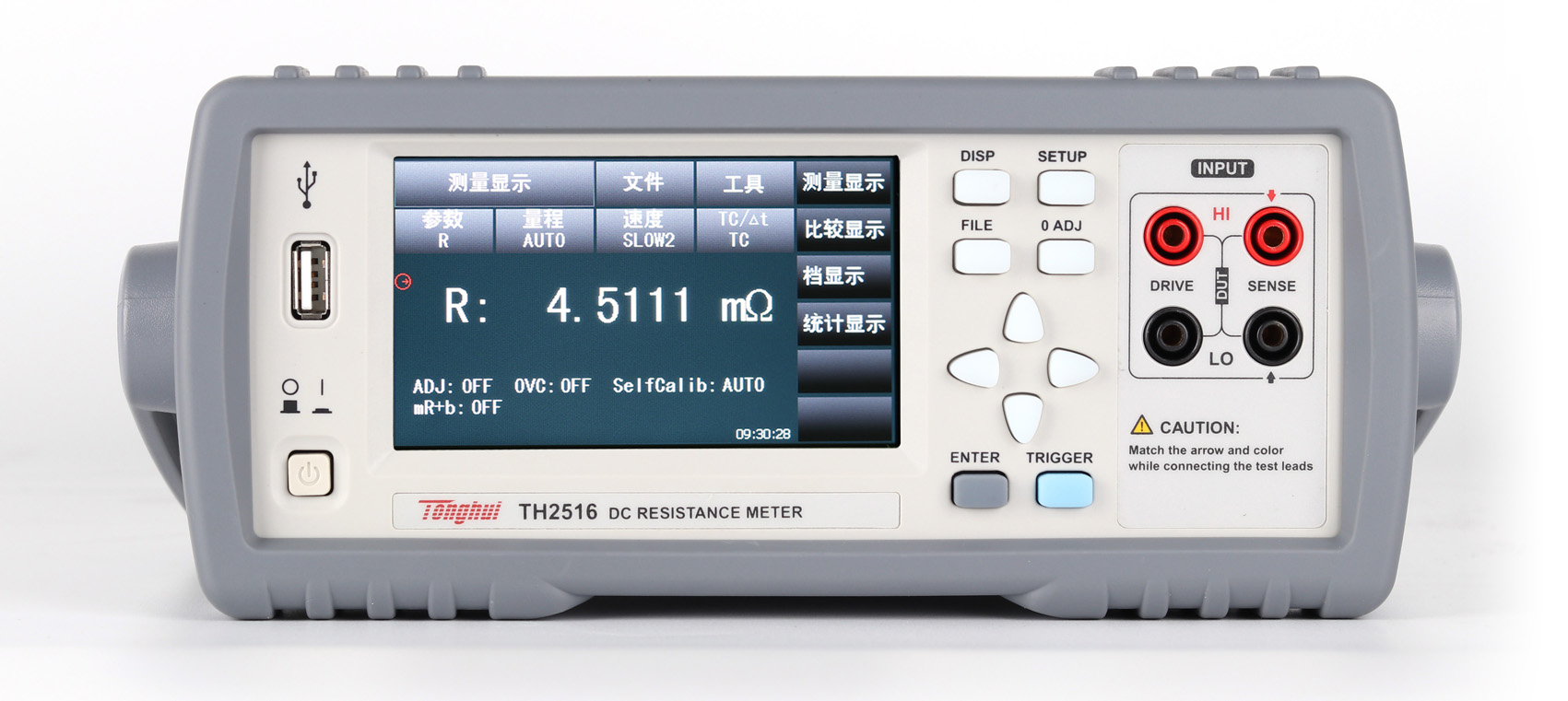

  顯示器	24位色；分辨率為480X272的彩色TFT  LCD顯示器 帶觸屏功能
  讀數位數	4位半
  電阻測量
  測量范圍	1μΩ-2MΩ
  電阻量程	電流	分辨率	準確度Rd%+字	溫度系數
  20 mΩ	1A	1μΩ	0.100+3	100ppm
  200mΩ	1A	10μΩ	0.05+2	50ppm
  2Ω	100mA	100μΩ
  20Ω	10mA	1mΩ
  200Ω	1mA	10mΩ
  2kΩ	100μA	100mΩ
  20kΩ		1Ω
  200kΩ	10μA	10Ω
  2MΩ	1μA	100Ω	0.2+2
  測量功能
  電阻測量時間			FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms以上為DISPLAY  OFF，當DISPLAY ON另加20ms。
  溫度測量時間			100 ± 10ms
  測試端配置			四端
  測量平均設置			1-255
  清“0”			√
  量程切換			自動、手動
  觸發方式			內部、手動、外部、總線
  電源頻率選擇			√（避免電源噪聲干擾）
  測量設置參數保存			30組
  低電壓測量			開路電壓：≤ 40mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ
  熱電勢消除			√
  統計功能			平均值、最大值、最小值、總標準偏差、采樣標準偏差、工程能力指數（分散性Cp、偏向性CpK）
  Beep工作狀態			比較器、按鍵
  按鍵鎖定			√
  溫度測量
  溫度測量1			-10.0℃--99.9℃ 傳感器：PT500
  溫度測量2			模擬輸入：0V--2V 顯示：-99.9℃ -- 999.9℃
  溫度補償功能			√（電阻測量值轉換為設定溫度時的阻值）
  溫度轉換功能			√（由加溫前后電阻測試值獲得溫升）
  比較判別
  比較器	信號輸出		HI/IN/LO
  	訊響		鳴叫模式：OFF，IN，HI/LO
  	極限設置方式		絕對值上/下限，百分比上下限+標稱值
  分選			3檔，絕對值/百分比
  外觸發延遲時間			自動：由量程、低電壓模式ON/OFF、OVC(失調電壓補償)ON/OFF決定手動：0.000--9.999s
  外輸入觸發			上升沿/下降沿可選
  接口

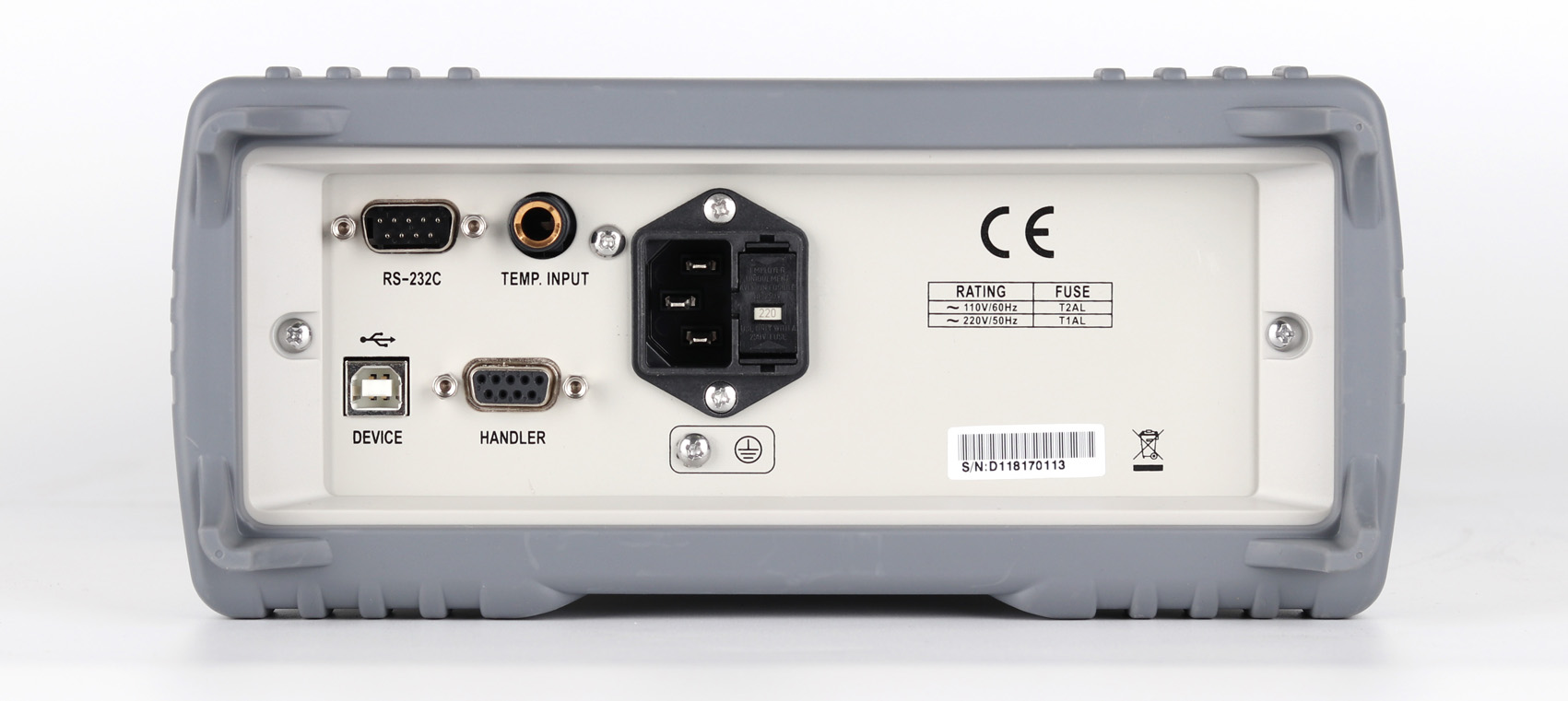

  接口配置			USB DEVICE、USB  HOST、RS232C、HANDLER
  一般技術指標
  溫度、濕度			0℃ --  40℃，≤ 90%RH
  保證精度溫度 濕度			23±5℃ ≤80%RH
  供電電源		電壓	90--125V , 190--250V
  		頻率	50Hz/60Hz
  功耗			30 VA
  尺寸			215mm×87mm×335mm（凈尺寸）235mm×105mm×360mm（加護套后）
  重量			約3.6kg



• 附件

標配
配件名稱	型號
四端測試電纜	TH26050S

選配
配件名稱	型號
低電阻探針夾具	TH26065
