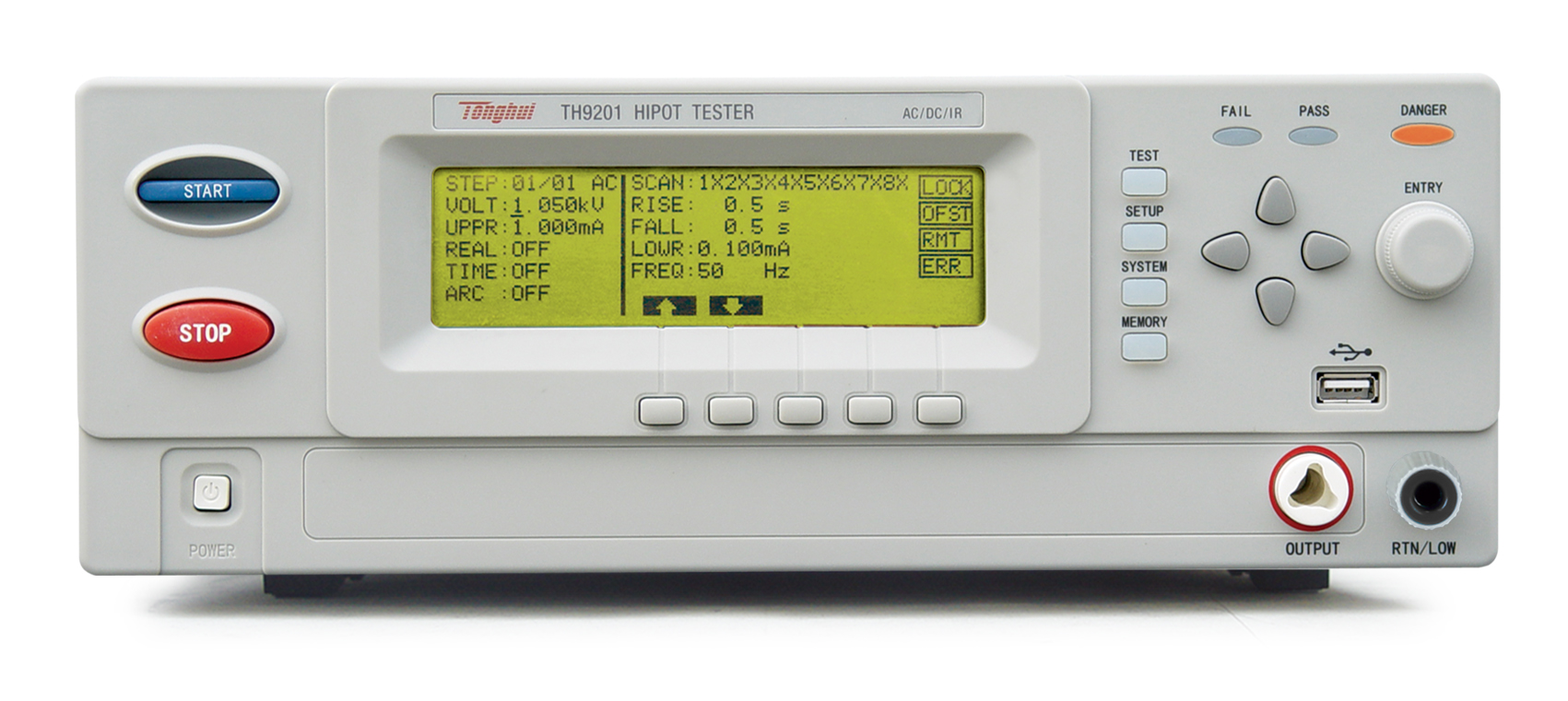

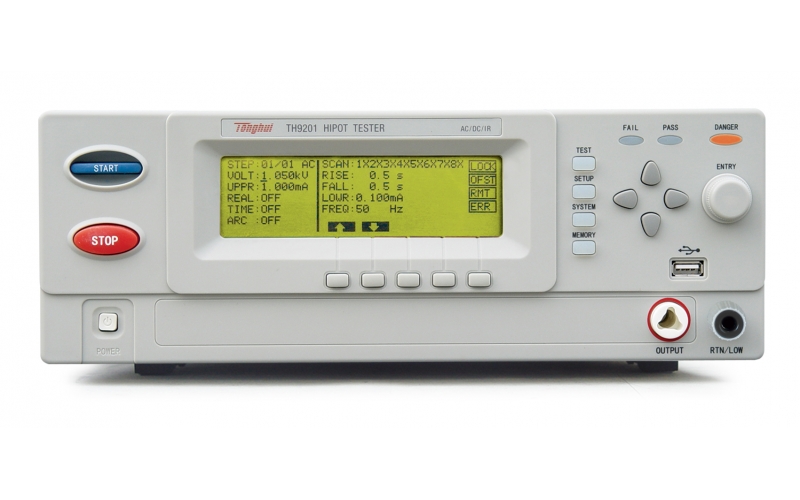

TH9201 程控交直流耐壓絕緣測試儀
簡介
■?TH9201交直流耐壓絕緣測試儀是一種為客戶精巧設計的電氣安規測試儀器。精簡和緊湊的結構、成熟的技術。全新的結構和操作界面使操作和使用都更簡便。包含更多實用的功能。TH9201產品可廣泛應用于變壓器、設備、元器件特別是繞線元件的安全檢查。
應用
技術參數
| 型 ?號 | TH9201 | ||
| 耐壓測試 | |||
| 輸出電壓 | AC | 0.05kV—5kV?±(1.0%讀數+5個字)（50、60Hz可選） | |
| DC | 0.05kV—6kV?±(1.0%讀數+5個字) | ||
| 電壓調整率 | ≤(1.0% +10V)（額定功率） | ||
| 電流測試范圍 | AC | 0.1mA - 30mA | |
| DC | 0.01mA - 10mA | ||
| 測試精度 | ±(1.0%讀數+5個字) | ||
| 放電功能 | 測試結束后自動放電（DCW） | ||
| 絕緣電阻測試 | |||
| 輸出電壓 | 0.05kV - 1kV?±(1.0%讀數+2V) | ||
| 電阻測試范圍 | 0.1MΩ-10GΩ，(電流范圍在10nA-10mA) | ||
| 電阻測試精度 | 500V-1000V | 1MΩ-1GΩ ±(5%讀數+5個字) 1GΩ-10GΩ ?±(10%讀數+5個字) | |
| 50V-500V | 0.1MΩ-1GΩ ±(10%讀數+5個字) | ||
| 放電功能 | 測試結束后自動放電 | ||
| 電弧偵測 | |||
| 測量范圍 | AC | 1mA - 15mA | |
| DC | 1mA - 10mA | ||
| 一般參數 | |||
| 八路矩陣掃描器 | 僅限TH9201S配備 | ||
| 存儲器 | 50組，每組100步，總步驟數500 | ||
| 電壓上升時間 | 0.1s - 999s | ||
| 電壓跌落時間 | 0.1s - 999s | ||
| 電壓等待時間 | 0.1s - 99.9s(僅直流） | ||
| 測試時間設定 | 0.3s - 999s | ||
| 接口 | |||
| 標配 | RS232，USB，HANDLER，REMOTE I/O ，SCAN | ||
| 選件 | GPIB | ||
TH9201 程控交直流耐壓絕緣測試儀
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試棒 | TH90004 | ||||
| 高壓測試電纜(黑色) | TH90003B | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
