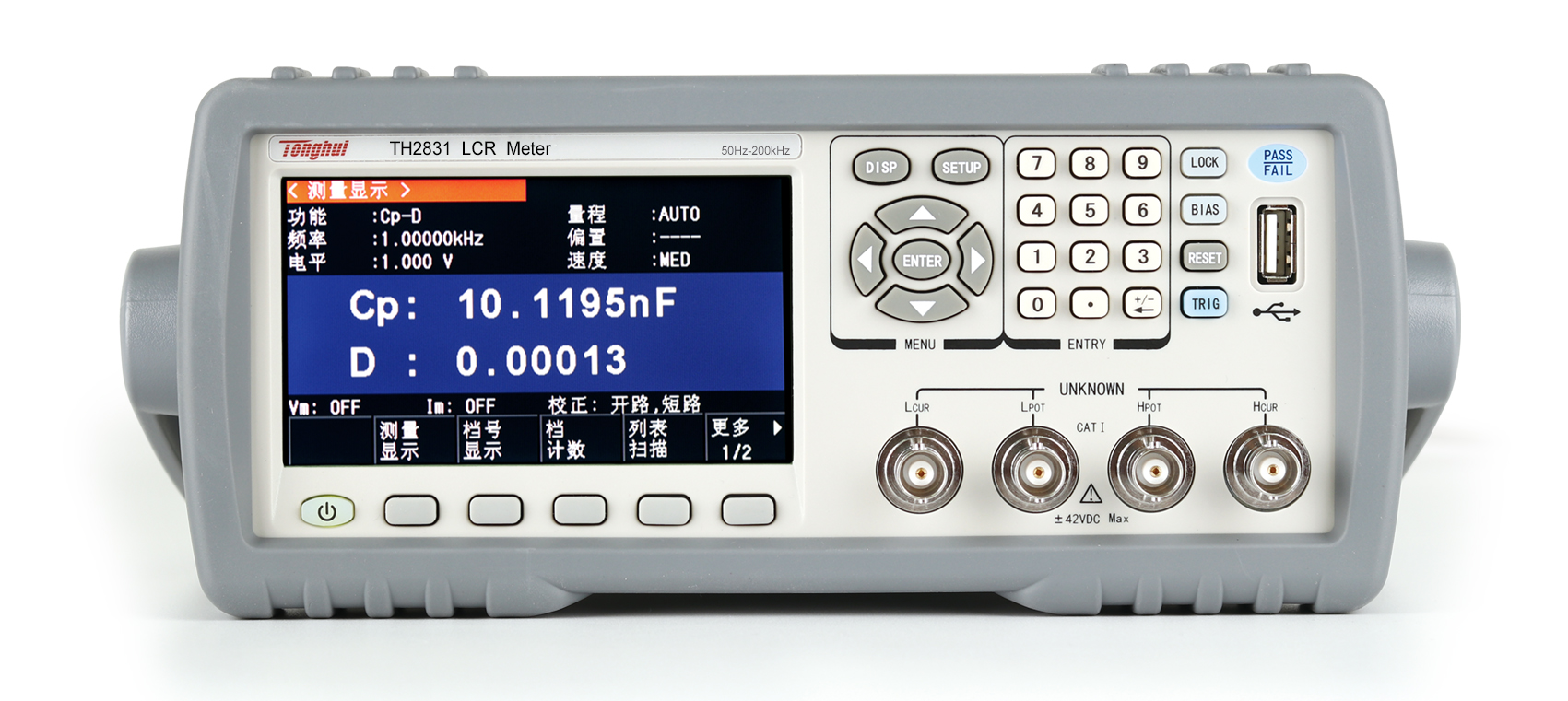

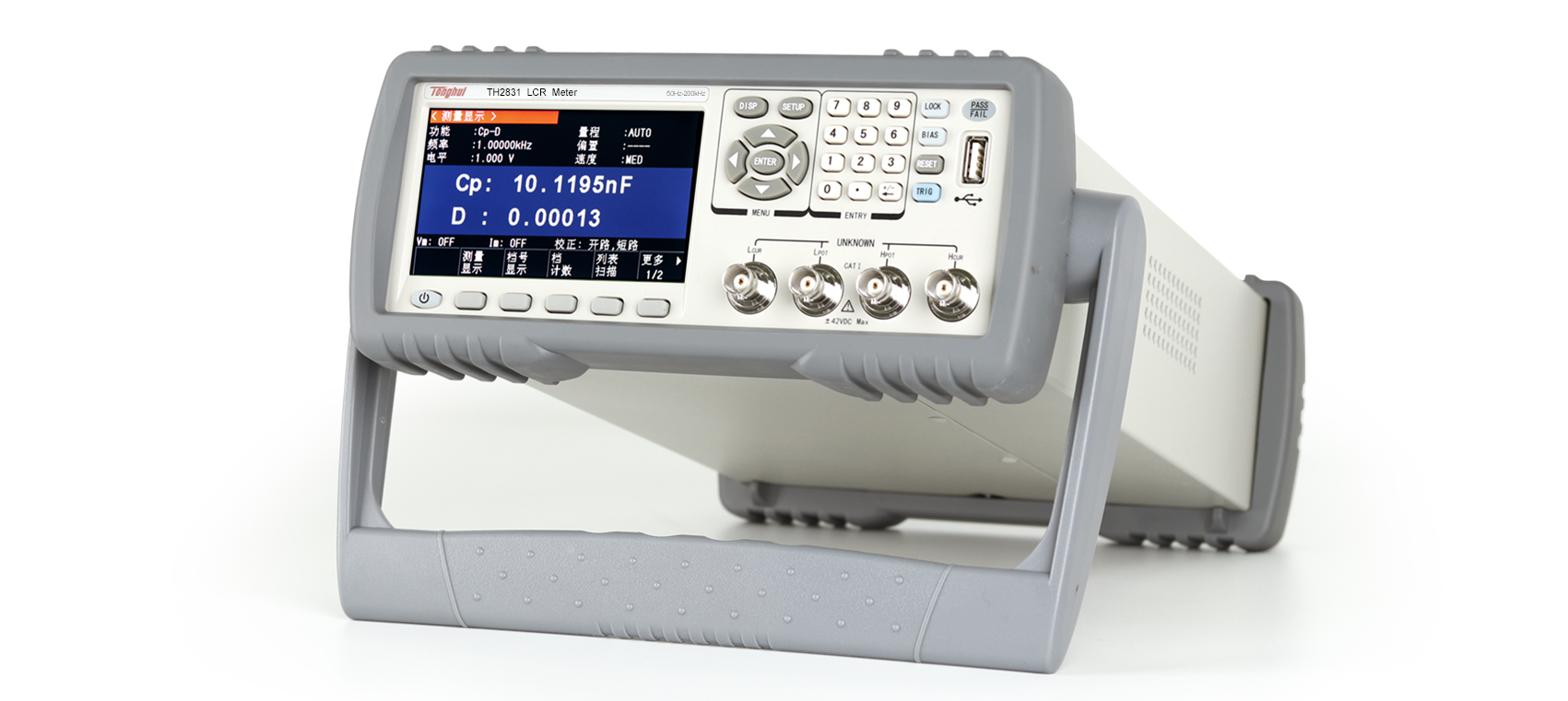

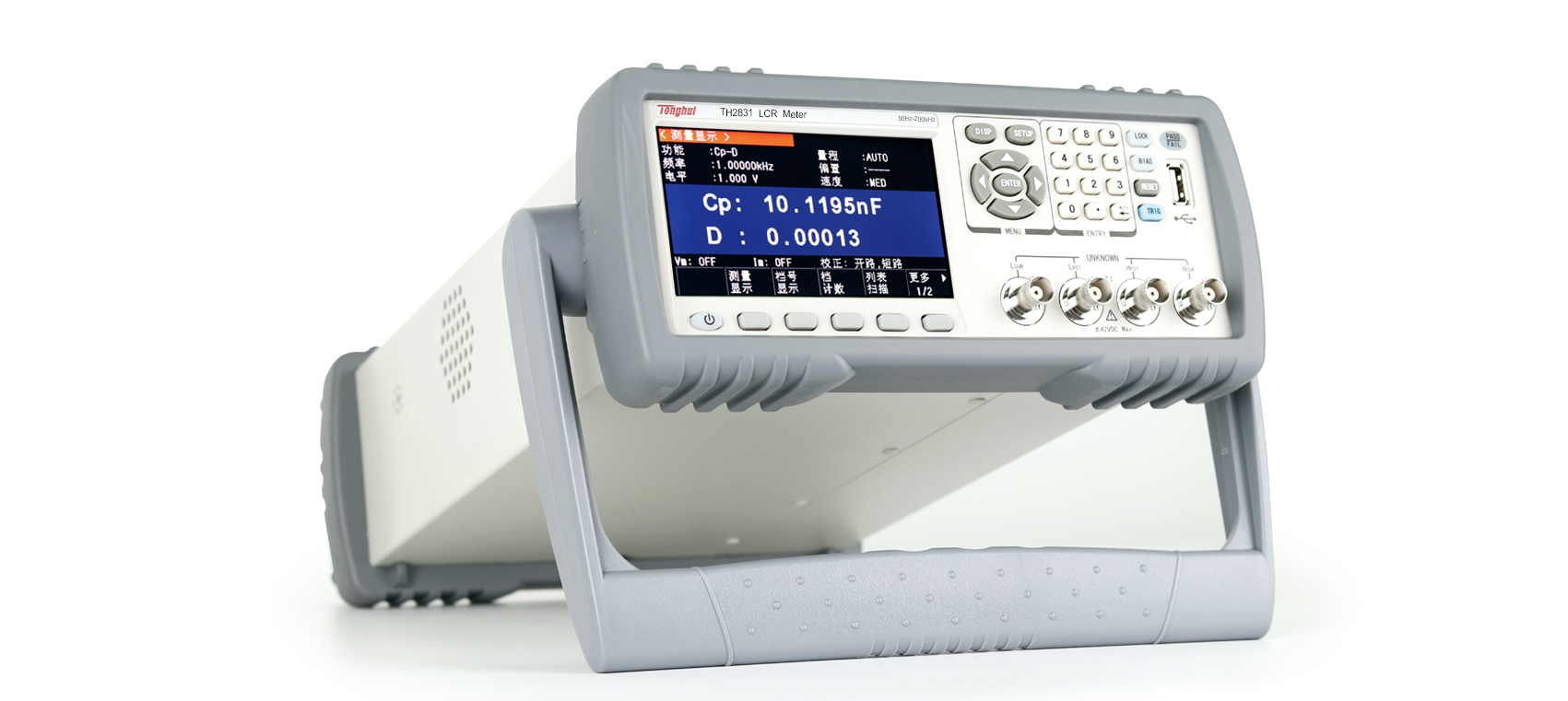

• TH2831 精密LCR數字電橋


• 簡介

• ■?TH283X系列是新一代低成本,高性能緊湊型LCR數字電橋,采用最新工藝和高密度電路設計,濃縮大型LCR測試儀的精華,緊湊,小巧.取消傳統機械電源開關,采用軟件控制電源開關.0.05%的基本精度和良好的測試穩定性可與高端機型媲美.配備4.3寸LCD顯示屏和全新升級的界面系統.美觀大方,操作簡便.儀器提供豐富的接口,兼容標準SCPI指令,可方便地組成各種測試系統,滿足檢驗,生產,科研的各種需求.

• 應用

•


• 技術參數

• 產品型號	TH2831
  顯示	4.3TFT LCD顯示器480×272
  基本測量準確度	LCRZ 0.05%、DCR ?0.1%
  測試頻率	50Hz—200kHz,37點
  AC信號電平	10mVrms—2Vrms；100μArms—20mArms
  信號源輸出阻抗	30Ω、100Ω
  RDC測試信號電平	1V
  測試參數	L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm、Im，△%
  測試速度(ms/次)	快速: 12.5ms；中速: ?83 ms；慢速: 167 ms
  列表掃描	201點，掃描參數:測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流
  圖形掃描分析	-------
  通用功能	串、并聯等效模式，測試電纜長度：0、1m，平均：1-255次，校準：開路、短路、負載，ALC功能量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，觸發延時：0-999s，鍵盤鎖定功能
  獨有功能	L-RDC同時測試，軟電源開關，一鍵截屏功能，數據記錄功能
  比較器	10檔分選, ?PASS/FAIL指示,檔計數功能
  存儲	內部：100組儀器內置測試設定文件，201次測試結果，USB存儲器：設定文件、GIF圖像、CSV數據文件
