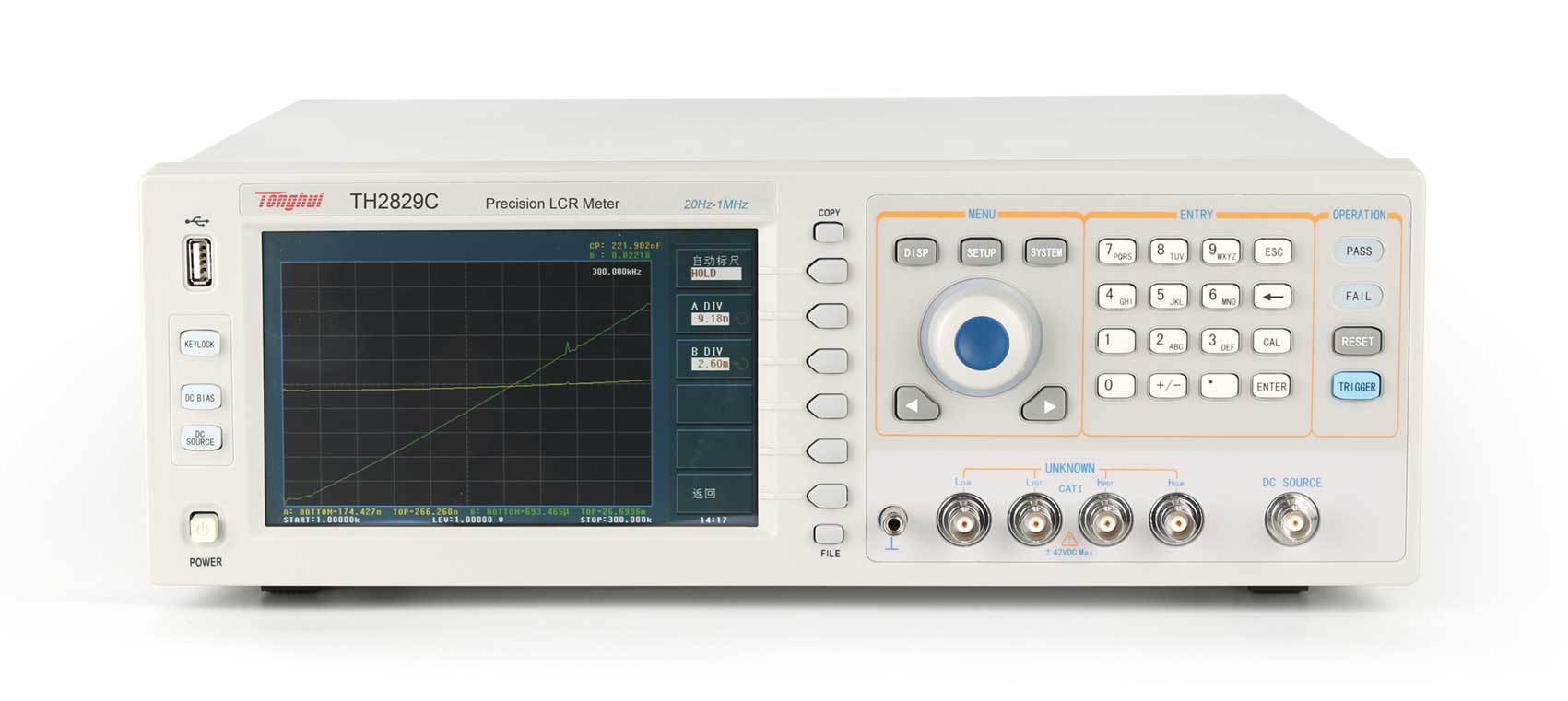

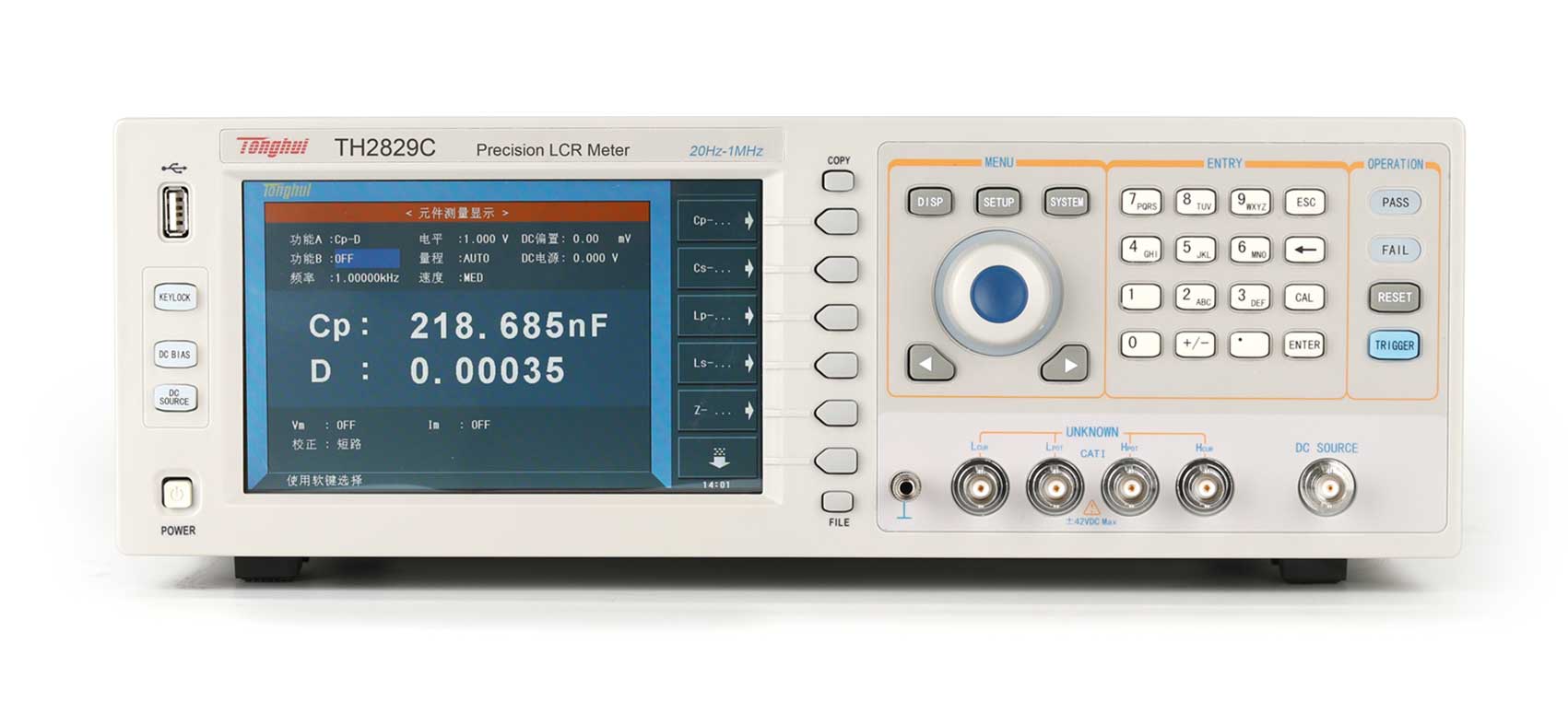

• TH2829C 自動元件分析儀


• 簡介

• ■?同惠憑借較強的阻抗測試技術和豐富的研發經驗，不斷推出新的阻抗測試產品---TH2829系列自動元件分析儀是我公司最新推出的又一力作。TH2829系列自動元件分析儀應用高速處理器和新的軟件系統，使其擁有更高的測試速度、更全面的分析功能和友好的人機交互體驗。精心設計的測量電路和優化的算法，進一步提升了低D值電容和高Q值電感的測試穩定性。儀器提供的10V交流測試電平、10V/100mA偏置電源和獨立的10V/50mA DC電源，使本儀器可更方便地應用于各種無源/有源器件的測試。雙主副參數顯示、增強的顯示系統設計、多達150點的列表掃描、多種參數的圖形分析能力，使儀器能滿足用戶最多的應用需求。得益于新一代處理器的應用，使儀器具有了更強大的數據處理能力，可將測試結果方便地存儲于U盤或通過多種接口上傳至上位PC或網絡，推進測試自動化，提高測試效率。本機測試頻率為：20Hz-1MHz。具有0.05%的測試準確度、9ms/次的最高測試速度。儀器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（選配）等豐富的接口，無不彰顯豐富的資源，將帶給客戶較好的性價比體驗。TH2829系列元件分析儀可完全適用于各種工業和軍用標準的測試要求。

• 應用

• ■無源元件

  ?電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析

  ■半導體元件

  ?LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析

  ■其它元件

  ?印制電路板、繼電器、開關、電纜、電池等的阻抗評估




  ■介質材料

  ?塑料、陶瓷和其它材料的介電常數和損耗角評估

  ■磁性材料

  ?鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估

  ■半導體材料

  ?半導體材料的介電常數、導電率和C-V特性

  ■液晶單元

  ?介電常數、彈性常數等C-V特性

• 技術參數

• 顯示器						800×RGB×480 7寸TFT LCD顯示器
  測試信號頻率		TH2829C				20Hz—1MHz
  		最小分辨率				1mHz，5位頻率輸入
  		準確度				0.01%
  AC?電平		測試信號電壓范圍				5mV—10Vrms
  		電壓最小分辨率				100μV，3位輸入
  		準確度		ALC ON		10% x設定電壓 + 2mV
  				ALC OFF		6% x設定電壓 + 2mV
  		測試信號電流范圍				50μA—100mA
  		電流最小分辨率				1μA，3位輸入
  		準確度		ALC ON		10% x設定電流 + 20μA
  				ALC OFF		6% x設定電壓 + 20μA
  DC?偏置電壓源		電壓 / 電流范圍				0V—?±10V / 0mA—±100mA
  		分辨率				0.5mV / 5μA
  		電壓準確度				1% x設定電壓 + 5mV
  		ISO ON				用于電感、變壓器加偏置測試
  AC源內阻				ISO ON		100Ω
  				ISO OFF		30Ω、50Ω、100Ω可選
  DCR源內阻						30Ω、50Ω、100Ω可選
  DC?電壓源		電壓 / 電流范圍				0V—?±10V / 0mA—±50mA
  		分辨率				1mV?
  		電壓準確度				1% x設定電壓 + 5mV
  		輸出電阻				100Ω
  LCR測試參數						|Z|, |Y|, C, L, X, B, R, G, D, Q,?θ, DCR, Vdc-Idc
  測試頁面參數顯示						兩組主、副參數，第二組參數可ON/OFF；多種參數連續掃描圖形分析
  基本測量準確度	LCR測試參數					0.05%
  	校準條件					預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m
  測量時間(≥10 kHz)						快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間
  LCR參數顯示范圍			| Z | , R , X，DCR			0.00001Ω?—?99.9999MΩ
  			|Y|,G,B			0.00001μs?—?99.9999s
  			C			0.00001pF?—?9.99999F
  			L			0.00001μH?—?99.9999kH
  			D			0.00001?—?9.99999
  			Q			0.00001?—?99999.9
  			θ(DEG)			-179.999o?—?179.999o
  			θ(RAD)			-3.14159?—?3.14159
  			Δ%			-999.999%?—?999.999%
  等效電路						串聯, 并聯
  量程方式						自動, 保持
  觸發方式						內部, 手動, 外部, 總線
  平均次數						1－256
  校準功能						開路, 短路全頻、點頻校準，負載校準
  數學運算						直讀, ΔABS, Δ%
  延時時間設定						0 -- 999,?最小分辨率100us
  						10檔分選，BIN1～BIN9、NG、AUX
  比較器功能						檔計數功能
  						PASS、FAIL前面板LED顯示
  列表掃描						·最多201點列表掃描，可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流、獨立DC源 電壓進行列表掃描測試。每掃描點可 單獨分選
  圖形分析						·可對頻率、AC電平、DC偏置等進行 ?圖形掃描分析?！ぴO(shè)定掃描起始點、終止點，每次掃描點數?！わ@示最大值、最小值，讀取選擇的 ?任意掃描點值?！た蛇x擇將掃描圖形存貯于儀器內部 或外部USB 存儲器。
  內部非易失性存儲器						40組LCRZ儀器設定文件記憶
  外部USB存儲器						GIF圖像、CSV數據文件LCRZ儀器設定文件記憶測試數據USB存儲器直接存儲
  接口					1A偏流源	可內部安裝1A直流偏置電流源（選件）

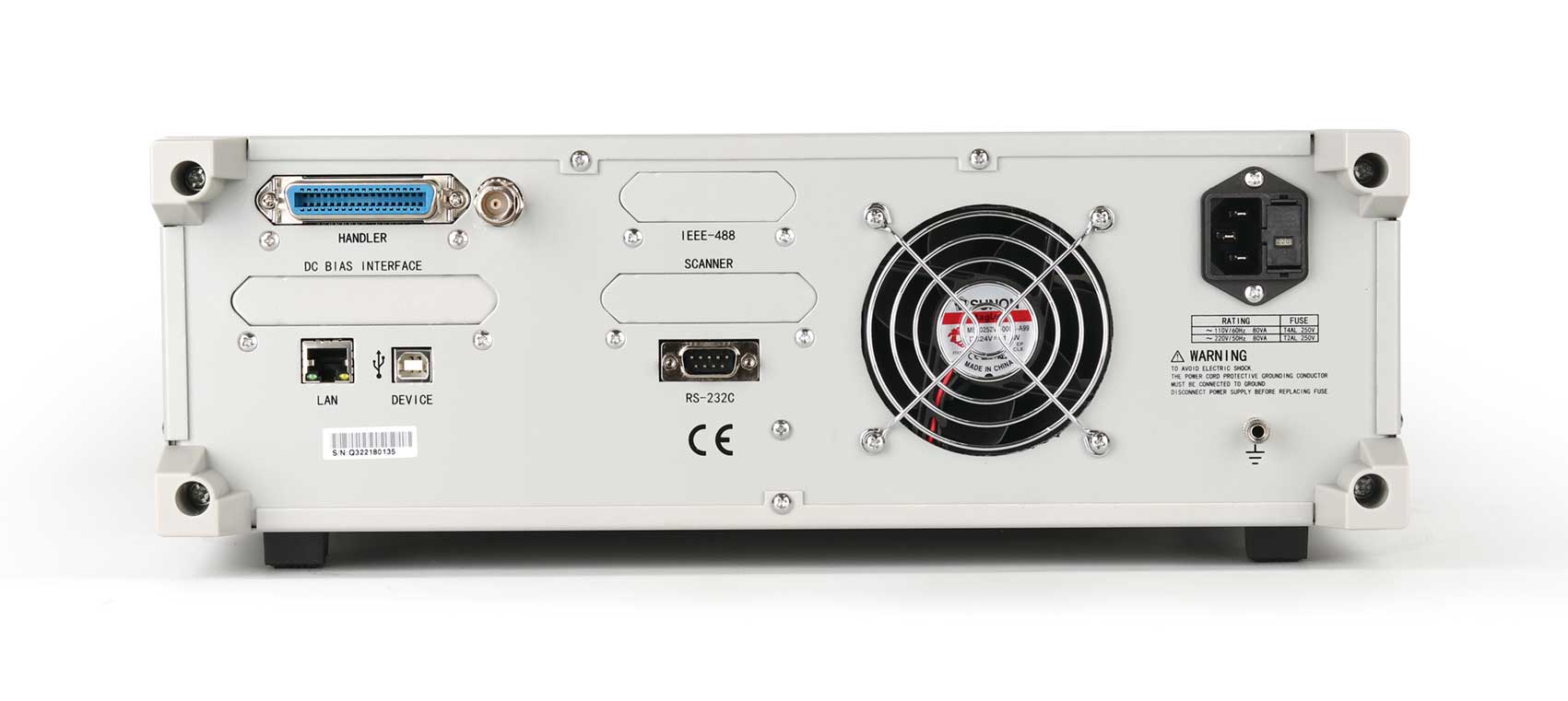

  					I/O接口	HANDLER，從儀器后面板輸出
  					串行通訊接口	USB、RS232C
  					并行通訊接口	GPIB接口（選件）
  					網絡接口	LAN
  					存儲器接口	USB HOST（前面板）
  					偏置電流源控制接口DCI	使用DCI接口可控制外部直流偏流源。偏置電流最大可達120A。
  						標準配置
  通用技術參數
  工作溫度, 濕度						0℃－40℃, ≤ 90%RH
  電源要求					電壓	99V－121V， 198V－242V AC
  					頻率	47Hz－63Hz
  功耗						最大80VA
  體積(W×H×D)						400mm?× 132mm × 385mm
  重量						約13 kg




• 附件

標配
配件名稱	型號

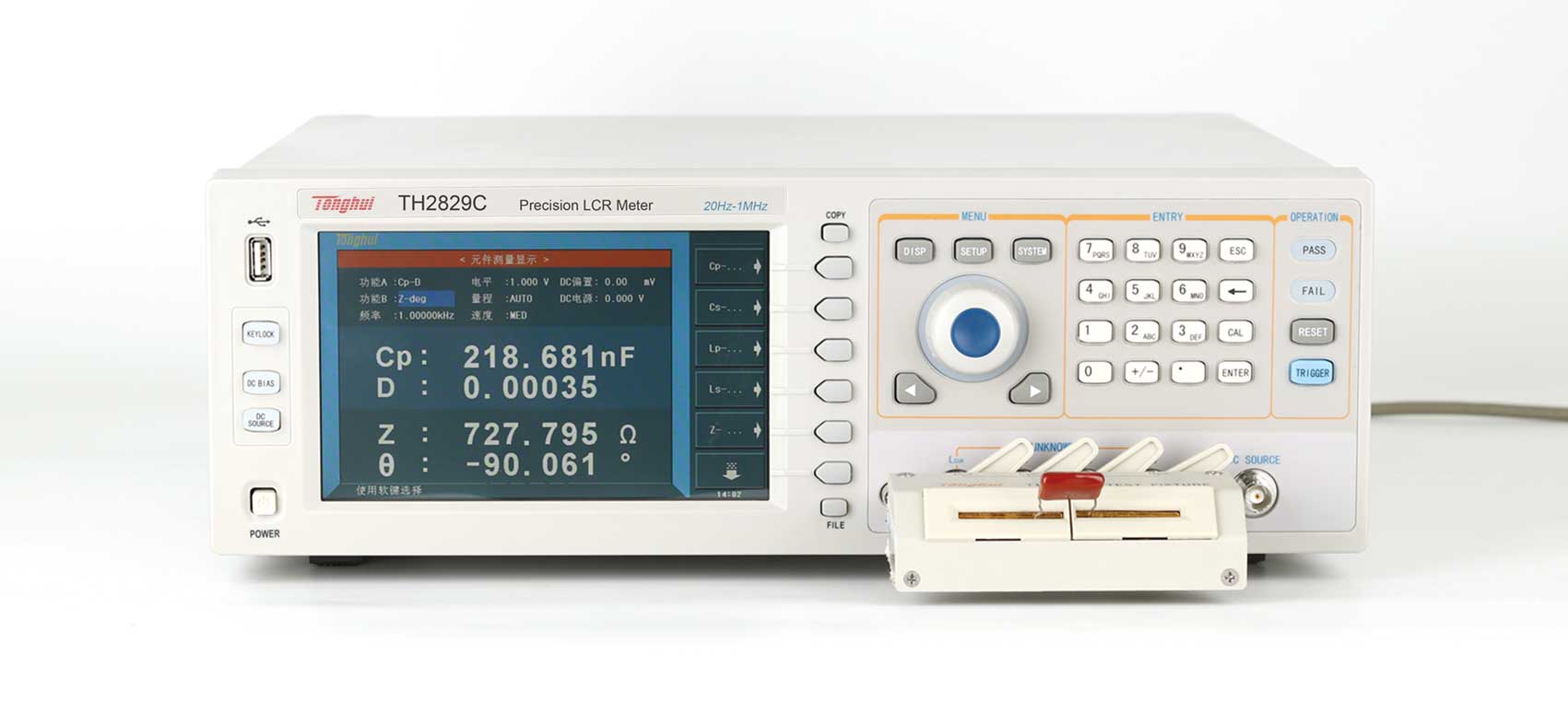

夾具	TH26048
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011BS

TH2829C 自動元件分析儀
